مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
O056
اتصل بنا

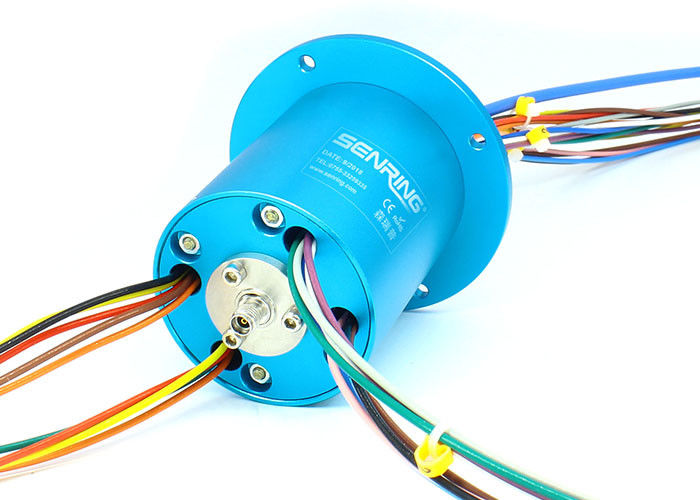

حلقة انزلاق 1 قناة HD-SDI صلبة مع شفة يمكن أن تنقل إشارة فيديو 1080P HD
وصف O056 HD-SDI حلقة الانزلاق
اعتمادًا على المكونات الأمريكية المستوردة وتكنولوجيا معالجة الإشارات عالية التردد ، فهي تدعم مجموعة واحدة من البيانات عالية المعدل DC ~ 3GHz لنقل إشارات 1080P HD (متوافقة مع الأسفل) ، ويمكنها مزج ونقل 0 ~ 48 قناة من تيار / إشارة الطاقة.بالمقارنة مع المنتجات المماثلة في السوق ، فهي تتمتع بمزايا الإرسال المستقر لإشارات الفيديو عالية الوضوح دون تأخير ، وفقدان الإطار ، والتوهين ، إلخ.
ميزات حلقة الانزلاق O056 HD-SDI
1. يدعم DC ~ 3GHz ويمكنه بث إشارات فيديو 1080P HD.
2. إنها صلبة وبدون ثقوب ، ومثبتة بحواف.
3. يمكنها مزج ونقل 1-48 قناة من التيار الكهربائي أو الإشارات.
4. تتبنى عملية معالجة الأسطح العسكرية الأمريكية وعملية طلاء الذهب شديدة الصلابة لضمان تقلبات المقاومة المنخفضة للغاية والعمر الطويل للغاية.
5. تشمل التطبيقات النموذجية المراقبة الأمنية (كاميرات HD) وهوائيات الميكروويف وهوائيات WiFi وما إلى ذلك.
المواصفات الفنية لـ O056 HD-SDI حلقة الانزلاق
| معدل التردد | DC-3GHz |
| تذبذب فقدان الإدراج | +/- 0.05 ديسيبل |
| تخصيص | RG405 |
| VSWR | ≤1.3 |
| معاوقة | 50Ω |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة باستمرار |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1N.m + (0.03Nm / 6 دوائر) |
| فقدان الإدراج | 0.65 ديسيبل / 1 جيجا هرتز كحد أقصى | |
| تعويض الخساره | -18 ديسيبل / 1 جيجا هرتز كحد أقصى | |
| السرعة القصوى | 50 دورة في الدقيقة | |
| تقلب VSWR | +/- 0.05 | |
| أسلوب | BNC / F (خيارات) | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG26 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 مΩ | |
| شهادة CE | نعم | |
| مادة | متوافق مع RoHS | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | HD-SDI | 10 أ | إشارة / 5A | lengtd (مم) |
| O056-02S | 1 قناة | 0 | 2 | 26.8 |
| O056-0210 | 1 قناة | 2 | 0 | 26.8 |
| O056-03S | 1 قناة | 0 | 3 | 29.6 |
| O056-0310 | 1 قناة | 3 | 0 | 29.6 |
| O056-06S | 1 قناة | 0 | 6 | 38 |
| O056-0210-04S | 1 قناة | 2 | 4 | 38 |
| O056-0410-02S | 1 قناة | 4 | 2 | 38 |
| O056-0610 | 1 قناة | 6 | 0 | 38 |
| O056-12S | 1 قناة | 0 | 12 | 54.8 |
| O056-0210-10S | 1 قناة | 2 | 10 | 54.8 |
| O056-0310-09S | 1 قناة | 3 | 9 | 54.8 |
| O056-0610-06S | 1 قناة | 6 | 6 | 54.8 |
| O056-0810-04S | 1 قناة | 8 | 4 | 54.8 |
| O056-1010-02S | 1 قناة | 10 | 2 | 54.8 |
| O056-1210 | 1 قناة | 12 | 0 | 54.8 |
| O056-18S | 1 قناة | 0 | 18 | 71.5 |
| O056-0210-16S | 1 قناة | 2 | 16 | 71.5 |
| O056-0410-14S | 1 قناة | 4 | 14 | 71.5 |
| O056-0610-12S | 1 قناة | 6 | 12 | 71.5 |
| O056-0810-10S | 1 قناة | 8 | 10 | 71.5 |
| O056-1010-08S | 1 قناة | 10 | 8 | 71.5 |
| O056-1210-06S | 1 قناة | 12 | 6 | 71.5 |
| O056-1410-04S | 1 قناة | 14 | 4 | 71.5 |
| O056-1610-02S | 1 قناة | 16 | 2 | 71.5 |
| O056-24S | 1 قناة | 0 | 24 | 88.4 |
| O056-0410-20S | 1 قناة | 4 | 20 | 88.4 |
| O056-0610-18S | 1 قناة | 6 | 18 | 88.4 |
| O056-1210-12S | 1 قناة | 12 | 12 | 88.4 |
| O056-1810-06S | 1 قناة | 18 | 6 | 88.4 |
| O056-2410 | 1 قناة | 24 | 0 | 88.4 |
| O056-30S | 1 قناة | 0 | 30 | 105.2 |
| O056-0210-28S | 1 قناة | 2 | 28 | 105.2 |
| O056-0410-26S | 1 قناة | 4 | 26 | 105.2 |
| O056-0610-24S | 1 قناة | 6 | 24 | 105.2 |
| O056-36S | 1 قناة | 0 | 36 | 122 |
| O056-0410-32S | 1 قناة | 4 | 32 | 122 |
| O056-0610-30S | 1 قناة | 6 | 30 | 122 |
| O056-42S | 1 قناة | 0 | 42 | 138.8 |
| O056-0410-38S | 1 قناة | 4 | 38 | 138.8 |
| O056-48S | 1 قناة | 0 | 48 | 155.6 |
