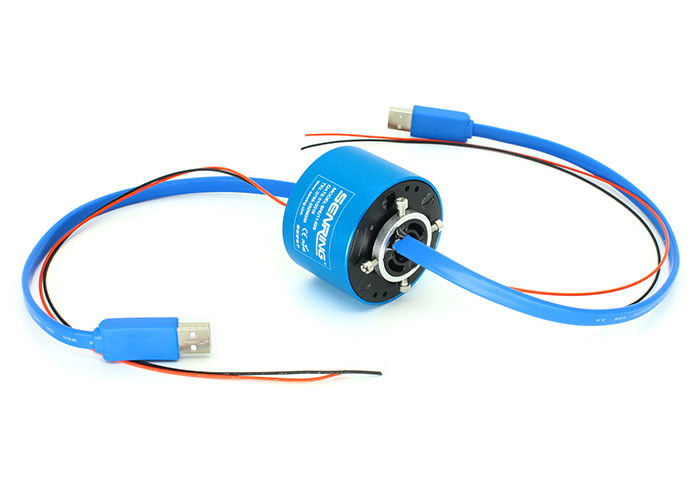

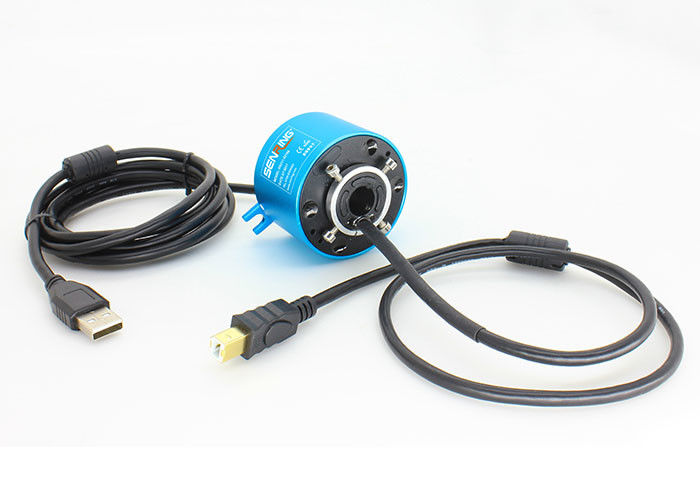

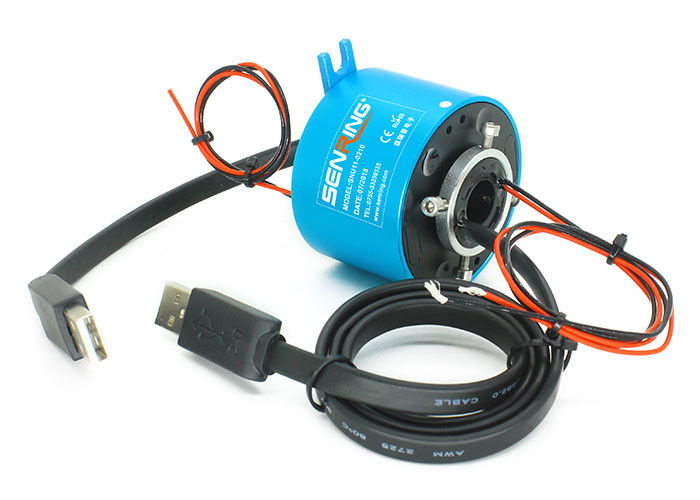

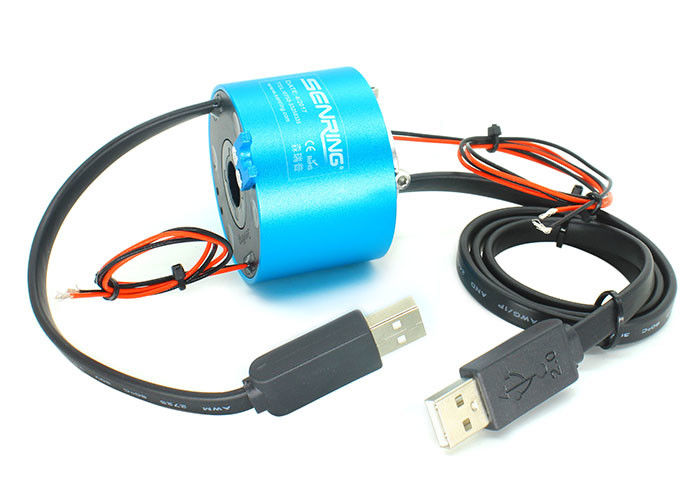

أحادية القناة USB2.0 IEEE1394 مجموعة حلقة الانزلاق الكهربائية المنفصلة 56 مم

أحادية القناة USB2.0 IEEE1394 مجموعة حلقة الانزلاق الكهربائية المنفصلة 56 مم

حلقة الانزلاق الكهربائية المنفصلة 56 مم

حلقة الانزلاق الكهربائية المنفصلة ISO9001

مجموعة حلقة الانزلاق الكهربائية 56 مم

مكان المنشأ:

الصين

اسم العلامة التجارية:

senring

إصدار الشهادات:

CE, ISO9001

رقم الموديل:

UH1256-01

اتصل بنا

اطلب اقتباس
تفاصيل المنتج
كابل USB:
1 قنوات USB2.0
مواد الإسكان:
سبائك الألومنيوم
التطوير التنظيمي:
56 ملم
حجم الحفرة:
12.7 ملم
درجة حرارة العمل.:
-30 80 ℃
رطوبة العمل:
0∼85٪ ر
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
قابل للتفاوض
شروط الدفع
T / T ، L / C.
وصف المنتج

سلك USB2.0 أحادي القناة + 1 ~ 24 دائرة طاقة / إشارة مخصصة موصل USB ذكر أو أنثى



وصف UH1256-01 USB Slip Ring

وصلة دوارة USB أحادية القناة من سلسلة SenRing UH1256-01 ، بقطر داخلي يبلغ 12.7 مم وقطر خارجي 56 مم ، يمكنها نقل قناة واحدة من إشارة USB2.0 من خلال دوران 360 درجة ، ويمكنها مزج قناة إرسال من 1 إلى 20 قناة / التيار / الإشارة ، ويمكنه بثبات نقل IEEE1394 وإشارات USB المختلفة.تتميز الحلقة الانزلاقية USB أحادية القناة من سلسلة SNU11 بمزايا مثل النقل الثابت للإشارة ، وعدم فقدان الحزمة ، وعدم وجود رمز ، وفقدان بسيط للإرجاع ، وفقدان صغير للإدخال.يبلغ قطر حلقة الانزلاق الفتحة 12.7 مم ويمكن استخدامها لأجهزة الدوران بزاوية 360 درجة بقطر عمود الدوران أصغر من 12.7 مم.حلقة الانزلاق USB من سلسلة SNU11 هي نموذج SenRing القياسي ، وهو متوفر في المخزون وله تنوع قوي.إذا كنت بحاجة إلى تخصيص مواصفات خاصة ، فيرجى الاتصال بفنيي SenRing التقنيين.



ميزات حلقة زلة USB UH1256-01

1. موصل USB قياسي من الذكور أو الإناث ، يمكن تخصيصها ؛

2. ينقل بثبات 1 قناة إشارة USB2.0 ؛

3. يمكن دمجها لنقل 1 ~ 20 دائرة الطاقة / الإشارة ؛

4. ثقب حجم 12.7mm ، 56mm OD ؛

5. يمكن دمجها لنقل الطاقة وإشارات مختلفة من IEEE1394 ، إيثرنت ، USB2.0 ، إلخ.

6. يمكن دمجها للعمل مع الاتحادات الدوارة ذات الطاقة و الهيدروليكية / النفخية ؛



التطبيقات

1. معدات التشغيل الآلي

2. محاكاة الحركة

3. مراقبة الأمن عالية الدقة ، تطبيق VR



خياري

1. رقم الدائرة

2. إشارة USB

3. حجم HDM

4. نوع الإشارة



المواصفات الفنية للحلقة المنزلقة UH1256-01 USB

كابل USB 1 قنوات USB2.0
BER (معدل الخطأ في البت) 10E-11
البيانات الميكانيكية
المواصفات بيانات
الحياة العملية SenRing طاولة درجات الانزلاق الحلقات
السرعة الدورانية 150 دورة في الدقيقة
درجة حرارة العمل. -30 80 ℃
رطوبة العمل 0∼85٪ ر
مواد الاتصال الرجوع إلى جدول الصف حلقة الانزلاق
مواد الإسكان سبائك الألومنيوم
عزم الدوران 0.1Nm ؛ + 0.03Nm / 6 دوائر
الموصل ذكر USB 2.0 (أنثى اختيارية)
فقدان الإدراج ≤2 ديسيبل
البيانات الكهربائية
المواصفات بيانات
قوة الإشارة
مجال الجهد الكهربائي 0∼440VAC / VDC 0∼440VAC / VDC
مقاومة العزل ≥ 1000MΩ / 500VDC ≥ 1000MΩ / 500VDC
المواصفات الأسلاك الرصاص. AWG17 # تفلون مطلي بالفضة AWG22 # تفلون مطلي بالفضة
طول سلك الرصاص معيار 300 مم (يمكن تخصيصها)
قوة عازلة 500VAC @ 50 هرتز ، 60 ثانية
ضوضاء كهربائية <0.01 درجة
شهادة CE نعم
مادة شهادة RoHS



الجزء لا.وصف

أحادية القناة USB2.0 IEEE1394 مجموعة حلقة الانزلاق الكهربائية المنفصلة 56 مم 0



رسم حلقة زلة USB UH1256-01

أحادية القناة USB2.0 IEEE1394 مجموعة حلقة الانزلاق الكهربائية المنفصلة 56 مم 1



قائمة النموذج القياسي

نموذج دوائر الطاقة / الإشارة لا. قنوات USB لا.
إشارة (2A) الطاقة (5A) الطاقة (10A) USB2.0 USB3.0
UH1256-01-02S 2 0 0 1 38
UH1256-01-0210 0 2 0 1 38
UH1256-01-08S 8 0 0 1 55
UH1256-01-0810 0 8 0 1 55
UH1256-01-0210-06S 6 2 0 1 55
UH1256-01-0410-04S 4 4 0 1 55
UH1256-01-14S 14 0 0 1 71.5
UH1256-01-1410 0 14 0 1 71.5
UH1256-01-0410-10S 10 4 0 1 71.5
UH1256-01-0810-06S 6 8 0 1 71.5
UH1256-01-20S 20 0 0 1 88.5

* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. الرجاء الاتصال بمندوب SenRing إذا كنت ترغب في تخصيص USB والطاقة / الإشارة الدائرة لا ، أو مزيج إشارة أخرى.



UH1256-01 USB Slip Ring Grade Table

جيكود رايد سرعة الدوران القصوى الحياة العملية مواد الاتصال
ج: قياسي 400 دورة في الدقيقة 20 مليونا المعادن الثمينة
D: صناعي 800 دورة في الدقيقة 60 مليونا
ذهب ذهب
