رابط USB الدوار 1 قناة سلك USB2.0 +1 ~ 56 دوائر الطاقة / الإشارة

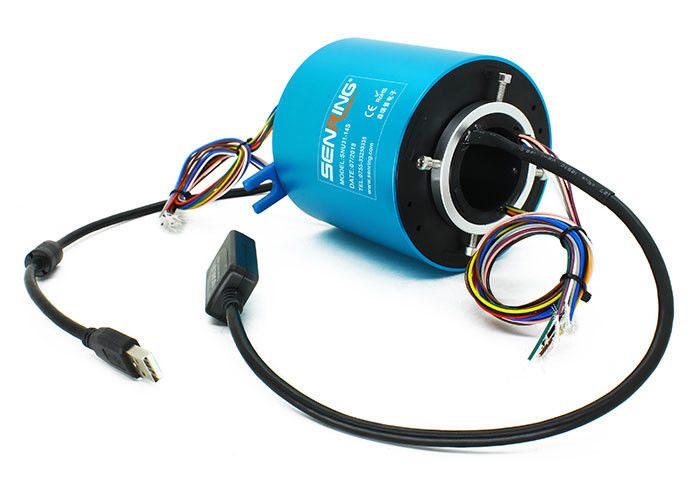

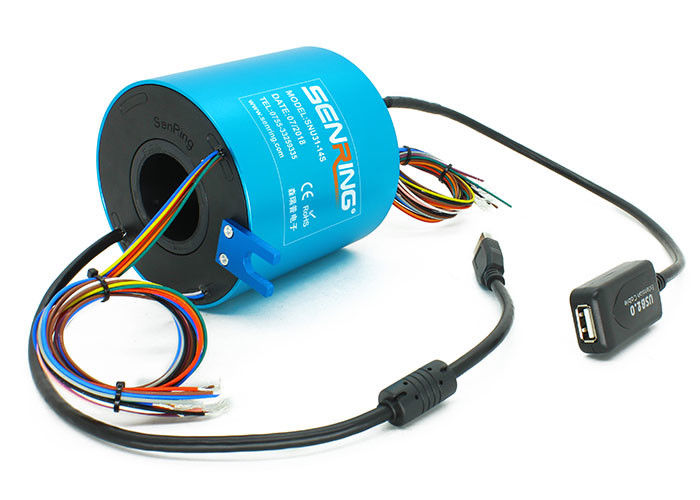

وصف UH3899-01 USB Slip Ring
سلسلة Senring UH3899-01 حلقة الزحف USB من قناة واحدة هي موصل دوار USB من قناة واحدة يمكن أن تدور 360 درجة لنقل قناة واحدة من إشارة USB 2.0.يمكن أن تخلط نقل 2-38 قناة من الطاقة / التيار / الإشارة ويمكن أن تنقل بشكل مستقر IEEE1394 ومختلف إشارات USB. سلسلة UH3899-01 حلقة الزحف USB 1-قناة لديها مزايا نقل إشارة مستقرة، لا فقدان الحزمة، لا خطأ رمز، انخفاض خسارة العودة، وانخفاض خسارة إدراج.حلقة الانزلاق لديها قطر ثقب 38.1mm وقطر خارجي 99mm ، ويمكن استخدامه لأجهزة الدوران 360 درجة مع قطر محور الدوران أقل من 38.1mm.حلقة الزحف USBهو نموذج قياسي من Senring، مع المخزون والتنوع القوي، ويمكن تخصيصها لمواصفات خاصة.
التطبيقات:
1معدات الأتمتة
2محاكي الحركة
3. كاميرات مراقبة / في آر
خصائص UH3899-01 USB Slip Ring
1. موصل USB قياسي ذكر/إناث، موصل قابلة للتخصيص متاحة
2إرسال ثابت لقناة واحدة من إشارة USB 2.0
3يمكن مزج نقل 2-38 قناة من الطاقة / التيار / الإشارة.
4- قطر فتحة حلقة الانزلاق: 38.1 ملم، قطر خارجية: 99 ملم.
5. يمكن خلط نقل الموصلات من إشارات مختلفة مثل IEEE 1394، إيثيرنث، USB2.0يمكن أن تعمل جنبا إلى جنب مع القناة الحالية أو المفاصل الدوارة السائل.
المواصفات التقنية لخاتم UH3899-01 USB
| كابل USB | 1 قناة USB20 |
| BER ((معدل خطأ البت) | 10E-11 |
| البيانات الميكانيكية | |
| المواصفات | البيانات |
| الحياة العاملة | SenRing الخواتم الانزلاقية الجدول الدرجة |
| سرعة الدوران | 150 دورة في الدقيقة |
| مؤقتة | -30°C∼80°C |
| رطوبة العمل | 0∼85% RH |
| مادة التواصل | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة الألومنيوم |
| عزم الدوران | 0.1N.m+(0.03N.m/6 دوائر) |
| رابط | USB 2.0 الذكور (الأنثى اختياري) | |
| فقدان الإدراج | ≤2dB | |
| بيانات كهربائية | ||
| المواصفات | البيانات | |
| القوة | الإشارة | |
| نطاق الجهد | 0∼440VAC/VDC | 0∼440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| مواصفات الأسلاك الرصاصية | AWG17# تيفلون مطلي بالفضة | AWG22# تيفلون مطلي بالفضة |
| طول سلك الرصاص | القياسية 300mm ((يمكن تخصيصها) | |
| قوة الكهرباء المضادة | 500VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
| شهادة الموافقة | نعم.. | |
| المواد | شهادة RoHS | |
رقم الجزء وصف
رسم UH3899-01 USB Slip Ring
قائمة النماذج القياسية
| النموذج | دوائر الطاقة/الإشارة رقم | قنوات USB لا | |||
| الإشارة ((2A) | الطاقة ((5A) | الطاقة ((10A) | USB20 | USB30 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
* ملاحظة: يمكن الجمع بين الدوائر بالتوازي للحصول على تيار أكبر، N دوائر من 10A للحصول على N * 10A، مثل 2 دوائر من 10A بالتوازي لاستخدام 20A.الرجاء الاتصال بائع SenRing إذا كنت ترغب في تخصيص USB ومدارة / إشارة الدائرة لاأو مزج إشارة أخرى.
UH3899-01 جدول درجة حلقات USB المنزلقة
| Gرمز راد | سرعة الدوران القصوى | الحياة العاملة | مادة التواصل |
| ج: معيار | 400 دورة في الدقيقة | 20 مليون | المعدن الثمين |
| D: الصناعية | 800 دورة في الدقيقة | 60 مليون |
الذهب الذهبي
|
