مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
UH1256-02
اتصل بنا

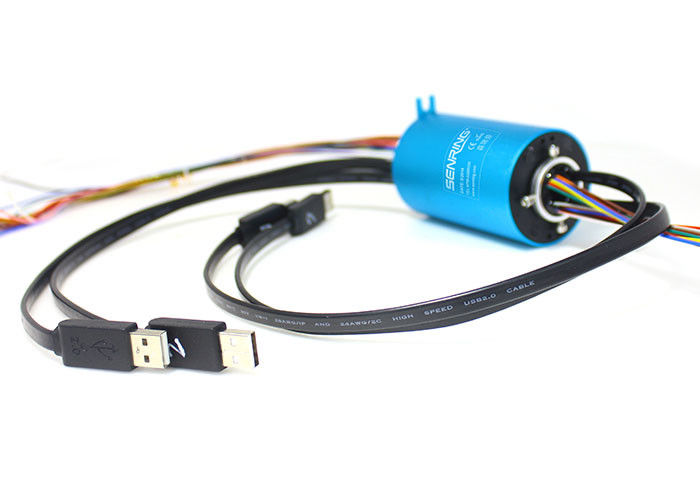

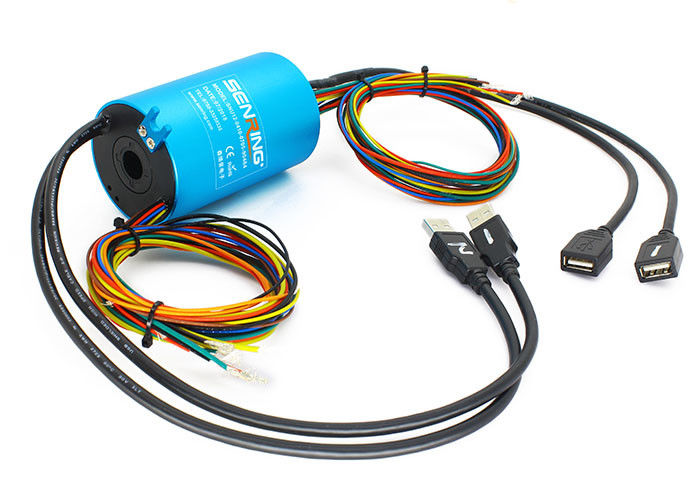

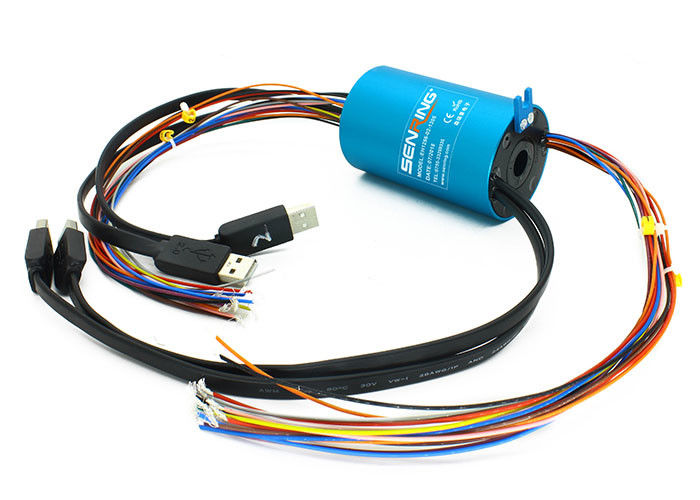

قناتان USB2.0 سلك + 1 ~ 24 دائرة طاقة / إشارة حلقة زلة USB
وصف UH1256-02 USB Slip Ring
وصلة دوارة USB أحادية القناة من سلسلة Senring UH1256-02 ، بقطر داخلي 12.7 مم وقطر خارجي 56 مم ، يمكنها الدوران 360 درجة لنقل قناة واحدة من إشارة USB 2.0.يمكنه مزج نقل 1-34 قناة من الطاقة / التيار / الإشارة ويمكنه بثبات نقل IEEE1394 وإشارات USB المختلفة.تتميز الحلقة الانزلاقية USB أحادية القناة من سلسلة SNU12 بمزايا النقل المستقر للإشارة ، وعدم فقدان الحزمة ، وعدم وجود خطأ في الكود ، وفقدان منخفض للإرجاع ، وفقدان إدخال منخفض.يبلغ قطر حلقة الانزلاق 12.7 مم ويمكن استخدامها لأجهزة الدوران بزاوية 360 درجة بقطر محور دوران أقل من 12.7 مم.تعتبر الحلقة الانزلاقية USB من سلسلة SNU12 نموذجًا قياسيًا من Senring ، مع مخزون وتنوع قوي.إذا كنت بحاجة إلى تخصيص مواصفات خاصة ، فالرجاء الاتصال بفنيي Senring التقنيين.
ميزات حلقة زلة USB UH1256-02
1. موصل USB قياسي ذكر / أنثى ، موصل قابل للتخصيص متاح ؛
2. انتقال مستقر لقناة واحدة من إشارة USB 2.0 ؛يمكن مزج نقل 1-34 قنوات من الطاقة / التيار / الإشارة ؛
3. قطر التجويف الدائري الانزلاقي: 12.7 مم ، القطر الخارجي: 56 مم ؛
4. يمكن مزج الإرسال الموصل لإشارات مختلفة مثل IEEE 1394 ، إيثرنت ، USB2.0 ؛
5. يمكن أن تعمل مع القناة الحالية أو المفاصل الدورانية للسوائل.
المواصفات الفنية للحلقة المنزلقة USB UH1256-02
| كابل USB | 2 قنوات USB2.0 |
| BER (معدل الخطأ في البت) | 10E-11 |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | SenRing جدول الصف الحلقات المنزلقة |
| السرعة الدورانية | 150 دورة في الدقيقة |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1N.m + (0.03Nm / 6 دوائر) |
| الموصل | ذكر USB 2.0 (أنثى اختيارية) | |
| فقدان الإدراج | ≤2 ديسيبل | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| شهادة CE | نعم | |
| مادة | شهادة RoHS | |
الجزء لا.وصف
رسم حلقة زلة USB UH1256-02
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات USB لا. | |||
| إشارة (2A) | الطاقة (5A) | الطاقة (10A) | USB2.0 | USB3.0 | |
| UH1256-02-04S | 4 | 0 | 0 | 2 | 55 |
| UH1256-02-0410 | 0 | 4 | 0 | 2 | 55 |
| UH1256-02-0420 | 0 | 0 | 4 | 2 | 63 |
| UH1256-02-1010 | 0 | 10 | 0 | 2 | 71.5 |
| UH1256-02-10S | 10 | 0 | 0 | 2 | 71.5 |
| UH1256-02-0210-08S | 8 | 2 | 0 | 2 | 71.5 |
| UH1256-02-0610-04S | 4 | 6 | 0 | 2 | 71.5 |
| UH1256-02-1610 | 0 | 16 | 0 | 2 | 88.5 |
| UH1256-02-16S | 16 | 0 | 0 | 2 | 88.5 |
| UH1256-02-22S | 22 | 0 | 0 | 2 | 106 |
| UH1256-02-34S | 34 | 0 | 0 | 2 | 140 |
UH1256-02 طاولة صف حلقة الانزلاق USB
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 400 دورة في الدقيقة | 20 مليونا | المعادن الثمينة |
| D: صناعي | 800 دورة في الدقيقة | 60 مليونا |
ذهب ذهب
|
