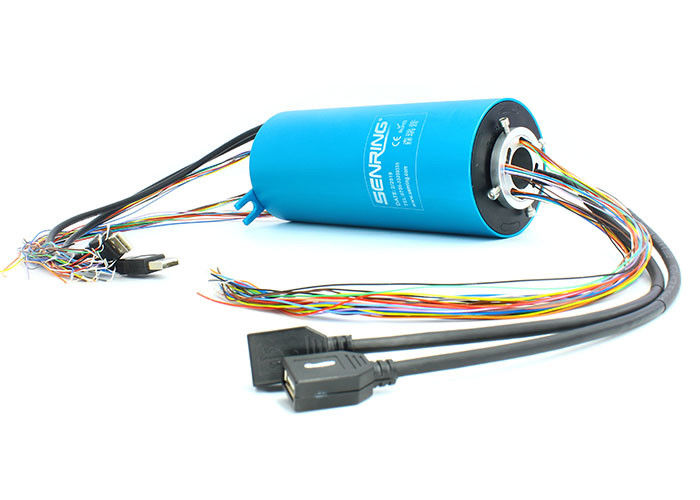

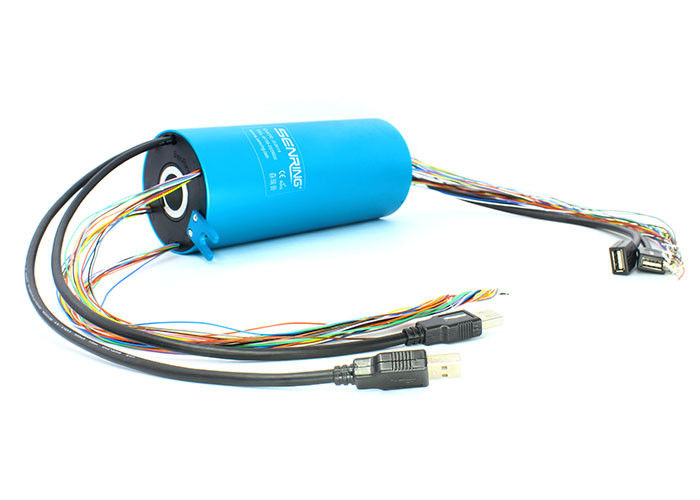

USB زلة حلقة إشارة / نقل الطاقة مع من خلال التجويف 25.4 مم
وصف UH2586-02 USB Slip Ring
SENRING UH2586-02 series 2 قناة حلقة انزلاق USB (موصل دوار USB2.0) ، يمكن أن تنقل إشارة USB2.0 عندما تدور 360 درجة ، ويمكن دمجها لنقل مستقر من 2 ~ 34 دائرة طاقة / إشارة بالإضافة إلى IEEE1394 ومختلف USB إشارات
يتم تطبيق نماذج حلقة الانزلاق العامة SenRing في العديد من التطبيقات والمعدات ، وتوفر حلولاً للنظام في جميع أنحاء العالم.
إنها تتضمن طاقة الرياح ، وحدة التحكم ، القرص الدوار الصناعي ، الروبوت ، الآلات الهندسية ، مراقبة الفيديو بالدوائر التلفزيونية المغلقة ، المعدات الطبية ، الرادار العسكري وما إلى ذلك ...
ميزات حلقة زلة USB UH2586-02
1. موصل USB قياسي من الذكور أو الإناث ، يمكن تخصيصها ؛
2. يمكن أن تنقل 2 قنوات إشارة USB2.0 مستقرة.
3. يمكن دمجها لنقل 2 ~ 34 دائرة الطاقة / الإشارة ؛
4. ثقب حجم 25.4mm ، OD 86mm ؛
5. يمكن دمجها لنقل الطاقة وإشارات مختلفة من IEEE1394 ، إيثرنت ، USB2.0 ، إلخ.
6. يمكن دمجها للعمل مع الاتحادات الدوارة ذات الطاقة و الهيدروليكية / النفخية ؛
المواصفات الفنية للحلقة المنزلقة USB UH2586-02
| كابل USB | 2 قنوات USB2.0 |
| BER (معدل الخطأ في البت) | 10E-11 |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | SenRing جدول الصف الحلقات المنزلقة |
| السرعة الدورانية | 150 دورة في الدقيقة |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1N.m + (0.03Nm / 6 دوائر) |
| الموصل | ذكر USB 2.0 (أنثى اختيارية) | |
| فقدان الإدراج | ≤2 ديسيبل | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| شهادة CE | نعم | |
| مادة | شهادة RoHS | |
الجزء لا.وصف
رسم حلقة زلة USB UH2586-02
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات USB لا. | |||
| إشارة (2A) | الطاقة (5A) | الطاقة (10A) | USB2.0 | الطول L (مم) | |
| UH2586-02-04S | 4 | 0 | 0 | 2 | 72 |
| UH2586-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH2586-02-0420 | 0 | 0 | 4 | 2 | 72 |
| UH2586-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH2586-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH2586-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH2586-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH2586-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH2586-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH2586-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH2586-02-34S | 34 | 0 | 0 | 2 | 192 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. الرجاء الاتصال بمندوب SenRing إذا كنت ترغب في تخصيص USB والطاقة / الإشارة الدائرة لا ، أو مزيج إشارة أخرى.
UH2586-02 طاولة صف حلقة الانزلاق USB
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 400 دورة في الدقيقة | 20 مليونا | المعادن الثمينة |
| D: صناعي | 800 دورة في الدقيقة | 60 مليونا |
ذهب ذهب
|
