مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
UH50119-02
اتصل بنا

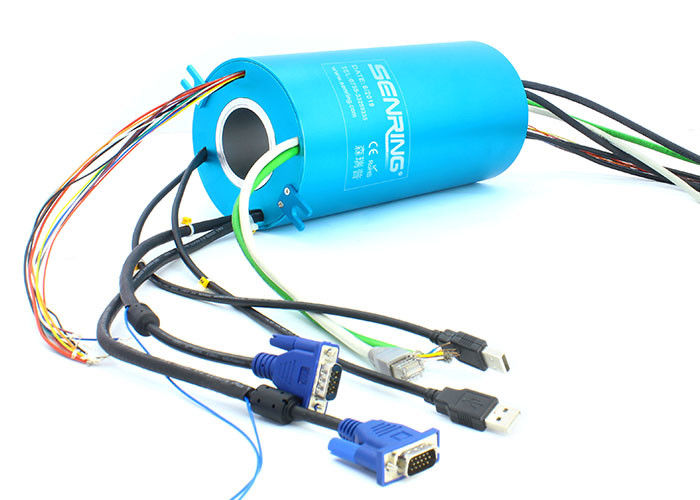

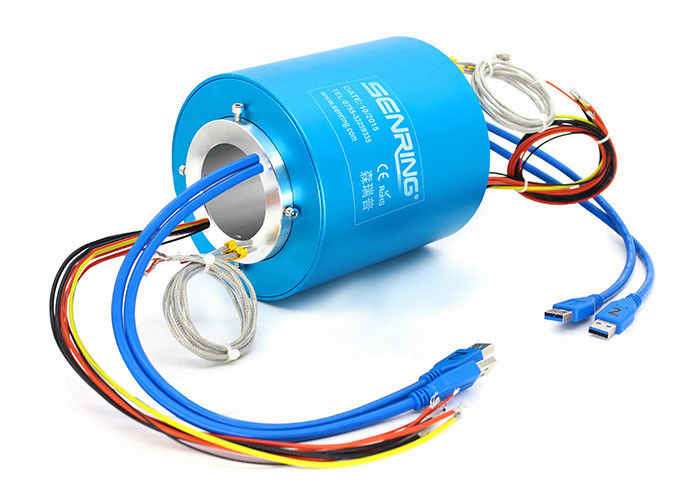

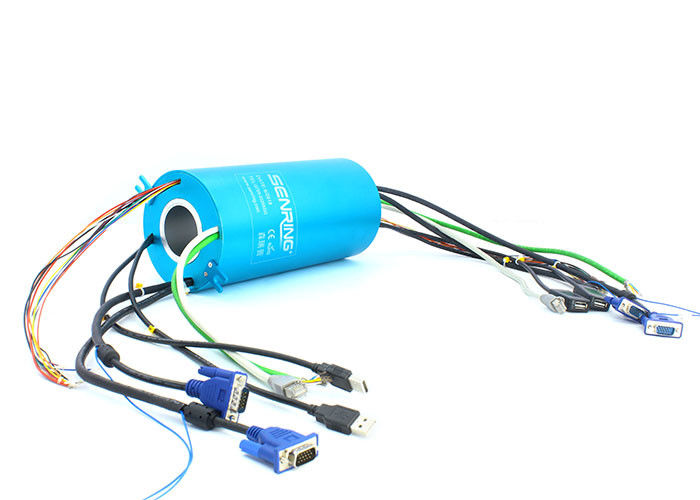

حلقة الانزلاق USB2.0 مع فتحة 50 مم OD119mm مع نقل إشارة 2A مدمج مع زنبركات كهربائية / تعمل بالهواء المضغوط / هيدروليكي
وصف UH50119-01 USB Slip Ring
SENRING UH50119-02 series 4 قنوات USB دوار مشترك ، يمكن أن تنقل 4 قنوات إشارة USB2.0 عندما تدور 360 درجة.حلقة انزلاق إشارة USB2.0 من سلسلة SenRing UH50119-02 ، حجم الفتحة 50 مم ، OD119 مم ، يمكنها نقل العديد من قنوات الإشارة
ميزات UH50119-01حلقة زلة USB
1. 1 ~ 8 قنوات إشارة USB2.0 / USB3.0 اختيارية ؛
2. يمكن أن تجمع بين القنوات الكهربائية / الطاقة / الإشارة.
3. ذكر / أنثى المقابس يمكن إدخالها وإزالتها مباشرة ؛
4. مع تكنولوجيا الطلاء العسكرية الأمريكية ، المعادن الثمينة + المعالجة بالطلاء بالذهب شديدة الصلابة تأكد من انخفاض معدل الخطأ BER ونسبة الإشارة إلى الضوضاء العالية ؛
المواصفات الفنية لـ UH50119-01حلقة زلة USB
| كابل USB | 2 قنوات USB2.0 |
| BER (معدل الخطأ في البت) | 10E-11 |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | SenRing جدول الصف الحلقات المنزلقة |
| السرعة الدورانية | 150 دورة في الدقيقة |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1N.m + (0.03Nm / 6 دوائر) |
| الموصل | ذكر USB 2.0 (أنثى اختيارية) | |
| فقدان الإدراج | ≤2 ديسيبل | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| شهادة CE | نعم | |
| مادة | شهادة RoHS | |
الجزء لا.وصف
رسم UH50119-01حلقة زلة USB
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات USB لا. | |||
| إشارة (2A) | الطاقة (5A) | الطاقة (10A) | USB2.0 | USB3.0 | |
| UH50119-02-04S | 4 | 0 | 0 | 2 | 76 |
| UH50119-02-0410 | 0 | 4 | 0 | 2 | 76 |
| UH50119-02-0420 | 0 | 0 | 4 | 2 | 76 |
| UH50119-02-1010 | 0 | 10 | 0 | 2 | 100 |
| UH50119-02-10S | 10 | 0 | 0 | 2 | 100 |
| UH50119-02-0210-08S | 8 | 2 | 0 | 2 | 100 |
| UH50119-02-0610-04S | 4 | 6 | 0 | 2 | 100 |
| UH50119-02-1610 | 0 | 16 | 0 | 2 | 124 |
| UH50119-02-16S | 16 | 0 | 0 | 2 | 124 |
| UH50119-02-22S | 22 | 0 | 0 | 2 | 148 |
| UH50119-02-34S | 34 | 0 | 0 | 2 | 196 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. الرجاء الاتصال بمندوب SenRing إذا كنت ترغب في تخصيص USB والطاقة / الإشارة الدائرة لا ، أو مزيج إشارة أخرى.
UH50119-01USB زلة حلقة الجدول الصف
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 400 دورة في الدقيقة | 20 مليونا | المعادن الثمينة |
| D: صناعي | 800 دورة في الدقيقة | 60 مليونا |
ذهب ذهب
|
