مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
EH1256-01
اتصل بنا

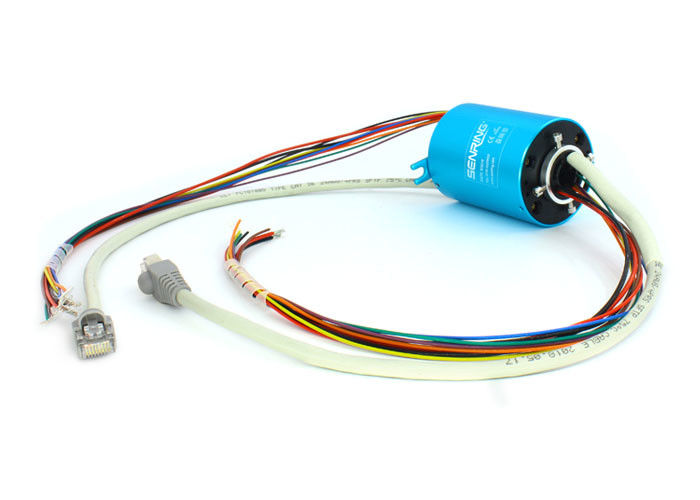

حلقة انزلاق أحادية القناة جيجابت إيثرنت 12.7 مم
وصف EH1256-01حلقة الانزلاق إيثرنت
من خلال حلقة الانزلاق للفتحة تسمى أيضًا حلقة الانزلاق المجوفة ذات الفتحة المركزية ، يمكن تطبيقها على أي أجهزة تتطلب نقل الطاقة والإشارات عند الحاجة إلى تجويف 360 درجة.
حلقة انزلاق جيجابت إيثرنت من سلسلة Senring EH1256-01 عبارة عن حلقة انزلاقية موصلة دقيقة متكاملة يمكنها الدوران 360 درجة لنقل قناة واحدة من إشارة جيجابت إيثرنت.يبلغ قطر حلقة الانزلاق 12.7 مم وقطر خارجي 56 مم.يمكنه مزج قناة إرسال من 1 إلى 22 قناة بتيار 2-20 أمبير ومزجها مع إشارات أخرى مثل USB و HDMI.بالمقارنة مع المنتجات المماثلة في السوق ، فهي تتمتع بمزايا النقل المستقر ، وعدم فقدان الحزمة ، وعدم وجود خطأ في الكود ، وفقدان منخفض في العائد ، وفقدان إدخال منخفض.
ميزات EH1256-01حلقة الانزلاق إيثرنت
1. مع موصلات RJ45 (حلقة انزلاق إيثرنت المعروفة أيضًا باسم حلقة الانزلاق RJ45)
2. توصيل أسلاك إيثرنت القياسي
3. كحد أقصى 8 قنوات إيثرنت في حلقة انزلاقية واحدة
4. يمكن أن تتحد مع الطاقة أو حلقة الانزلاق الهوائية / الهيدروليكية
5. Tansmit 10M / 100M / 1000M Base T Ethernet
6. لا خسارة في الحزمة ، لا رمز سلسلة ، خسارة عودة منخفضة ، فقدان إدراج منخفضة
7. مواد التلامس: معدن دقيق + طلاء ذهبي يضمن مقاومة التآكل ومضاد للأكسدة لحياة عمل طويلة
الجزء لا.وصف
رسم EH1256-01حلقة الانزلاق إيثرنت
المواصفات الفنية لـ EH1256-01حلقة الانزلاق إيثرنت
| إيثرنت | 1 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | ||
| إشارة (0∼2A) | الطاقة (10A) | قوة (20A) | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71.5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71.5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71.5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71.5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88.5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88.5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88.5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88.5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105.5 |
EH1256-01حلقة الانزلاق إيثرنت جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | ذهب ذهب |
يتم تطبيق نماذج حلقة الانزلاق العامة SenRing في العديد من التطبيقات والمعدات ، وتوفر حلولاً للنظام في جميع أنحاء العالم.
إنها تتضمن طاقة الرياح ، وحدة التحكم ، القرص الدوار الصناعي ، الروبوت ، الآلات الهندسية ، مراقبة الفيديو بالدوائر التلفزيونية المغلقة ، المعدات الطبية ، الرادار العسكري وما إلى ذلك ...
