مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
EM022
اتصل بنا

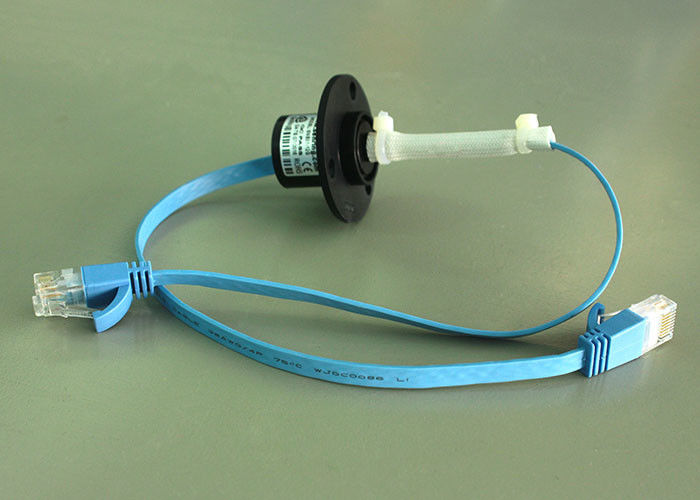

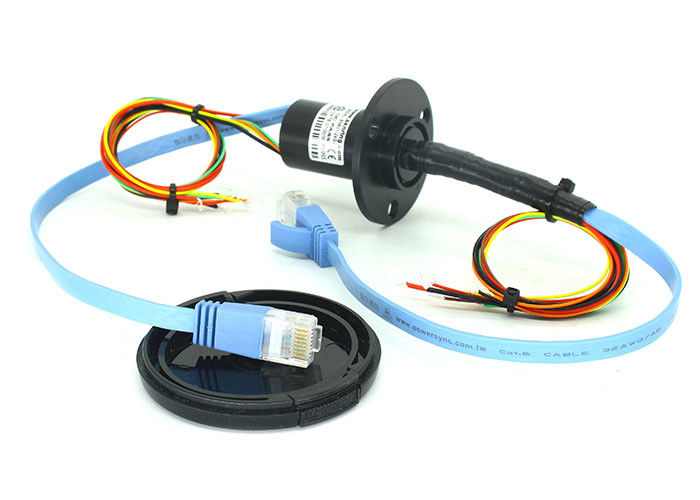

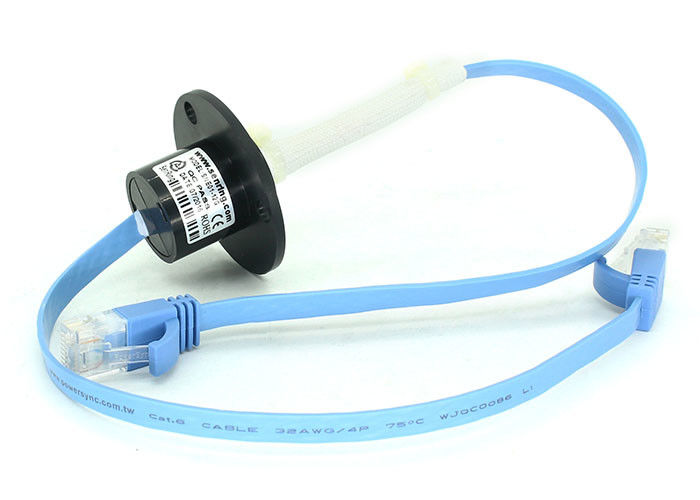

Miniture Gigabit Ethernet Slip Ring 1channels 100M / 1000M Ethernet + 2 ~ 16 دائرة طاقة / إشارة
وصف EM022حلقة الانزلاق إيثرنت
حلقة انزلاق جيجابت إيثرنت من سلسلة Senring EM022 عبارة عن حلقة انزلاقية موصلة دقيقة متكاملة يمكنها تدوير 360 درجة لنقل 1-2 قنوات من إشارات جيجابت إيثرنت.حلقة الانزلاق صلبة بدون ثقوب ويبلغ قطرها الخارجي 22 مم.يمكنه مزج 1-16 قناة من 2-20A الحالية والاختلاط مع إشارات أخرى مثل USB و HDMI.بالمقارنة مع المنتجات المماثلة في السوق ، فهي تتمتع بمزايا النقل المستقر ، وعدم فقدان الحزمة ، وعدم وجود خطأ في الكود ، وفقدان منخفض في العائد ، وفقدان إدخال منخفض.إنها تستخدم تقنية الطلاء العسكري الأمريكي بالمعادن الثمينة ومعالجة طلاء الذهب فائق الصلابة ، ولها معدل خطأ منخفض للغاية ونسبة إشارة إلى ضوضاء عالية جدًا.
ميزات EM022حلقة الانزلاق إيثرنت
1. معيار RJ45 موصل ذكر ، RJ45 أنثى اختياري ؛
2. يمكن أن تنقل 1 ~ 2 قنوات 100M / 1000M إيثرنت إشارة بثبات ；
3. يمكن دمجها لنقل 1 ~ 16 دائرة الطاقة / الإشارة ؛
4. صلب ، OD: 22mm ؛
5. مع مزايا الإرسال الموثوق به ، عدم فقدان الحزمة ، عدم وجود رمز السلسلة ، انخفاض خسارة العودة ، انخفاض فقدان الإدراج ، إلخ.
6. مع تكنولوجيا الطلاء العسكرية الأمريكية ومعدل خطأ منخفض BER ونسبة إشارة إلى ضوضاء عالية ؛
الجزء لا.وصف
رسمهM022حلقة الانزلاق إيثرنت
المواصفات الفنية لـ EM022حلقة الانزلاق إيثرنت
| إيثرنت | 1 ~ 2 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| الاهتزاز الميكانيكي | MIL-STD-810E |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
| مادة | متوافق مع RoHS | |
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | |||
| إشارة (2A) | الطاقة (5A) | قوة (20A) | 100 متر إيثرنت | 1000M إيثرنت | ||
| EM022-06 | 0 | 0 | 0 | 1 | 0 | 19 |
| EM022-12 | 6 | 0 | 0 | 1 | 0 | 26 |
| EM022-12V | 0 | 2 | 0 | 1 | 0 | 26 |
| EM022-12G | 0 | 0 | 0 | 0 | 1 | 26 |
| EM022-18 | 12 | 0 | 0 | 1 | 0 | 33 |
| EM022-18V | 6 | 2 | 0 | 1 | 0 | 33 |
| EM022-18X | 2 | 0 | 2 | 1 | 0 | 33 |
| EM022-18G | 6 | 0 | 0 | 0 | 1 | 33 |
| EM022-18GV | 0 | 2 | 0 | 0 | 1 | 33 |
| EM022-24 | 18 | 0 | 0 | 1 | 0 | 40 |
| EM022-24V | 12 | 2 | 0 | 1 | 0 | 40 |
| EM022-24X | 8 | 0 | 2 | 1 | 0 | 40 |
| EM022-24G | 12 | 0 | 0 | 0 | 1 | 40 |
| EM022-24GV | 6 | 2 | 0 | 0 | 1 | 40 |
| EM022-24GX | 2 | 0 | 2 | 0 | 1 | 40 |
| EM022-24GG | 0 | 0 | 0 | 0 | 2 | 40 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص القناة لا.من Ethernet والطاقة والإشارة أو مزج إشارات أخرى ، يرجى الاتصال ببائع SenRing.
EM022حلقة الانزلاق إيثرنت جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | ذهب ذهب |
