مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
EH3899-01
اتصل بنا
1 قناة جيجابت إيثرنت الروتاري المشترك 1 قناة جيجابت إيثرنت + 1 ~ 56 دائرة إشارة الطاقة

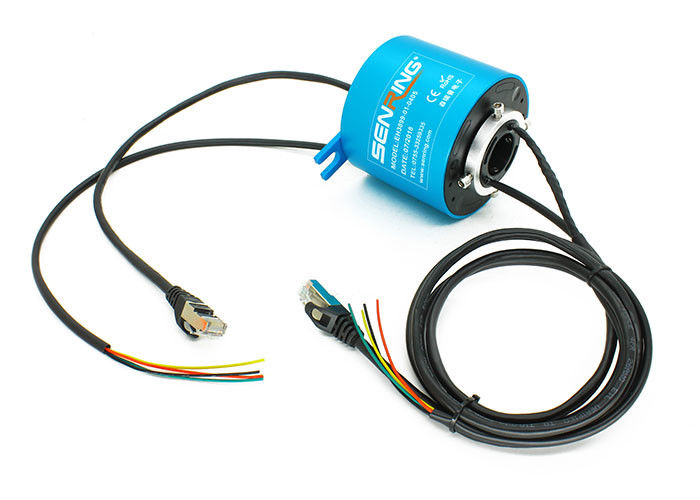

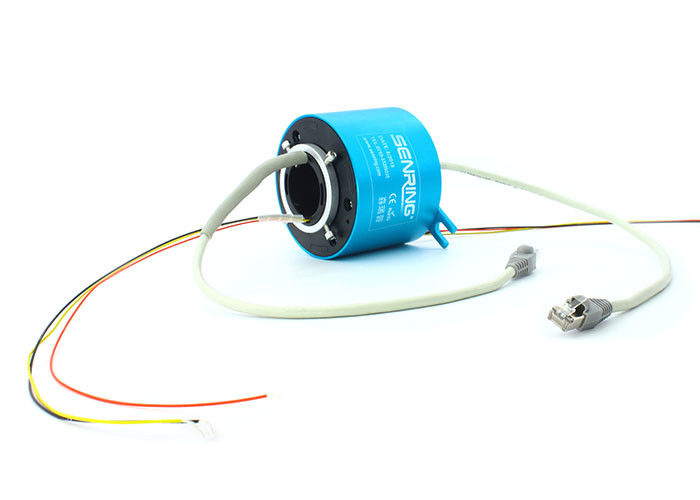

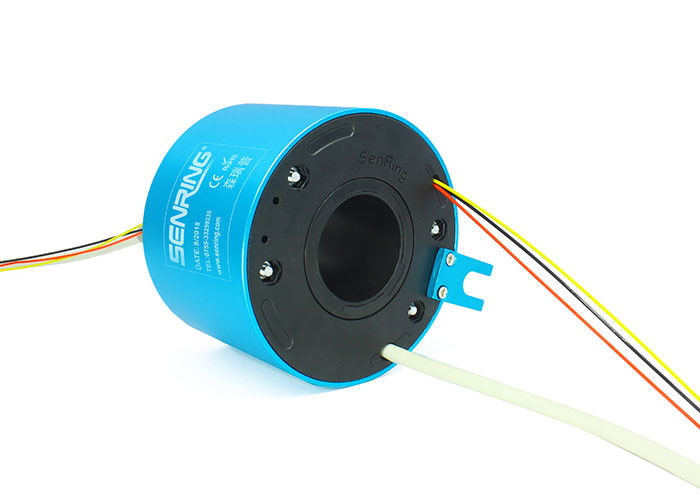

وصف لEH3899-01 حلقة الانزلاق إيثرنت
SENRING EH3899-01 series Gigabit Ethernet rotary joint، with بنية متكاملة ، ثقب 38.1mm ، OD 99mm ، يمكن أن تنقل إشارة جيجابت إيثرنت 1 قناة بدقة عند الدوران 360 درجة ، يمكن دمجها لنقل 1 ~ 58 دائرة كهربائية (الحالية 2 ~ 20A) و USB
ميزاتEH3899-01 حلقة الانزلاق إيثرنت
1. معيار RJ45 موصل ذكر ، RJ45 أنثى اختياري ؛
2. يمكن أن تنقل إشارة 1 قناة جيجابت إيثرنت بثبات ، قنوات الإرسال القصوى: 8 قنوات.
3. يمكن دمجها لنقل 1 ~ 58 دائرة الطاقة / الإشارة ؛
4. حجم الثقب 38.1mm ، OD99mm ؛
5. تستخدم أساسا لنقل إيثرنت من 10M ، 100M ، 1000M BaseT ؛
6. مع مزايا الإرسال الموثوق به ، عدم فقدان الحزمة ، عدم وجود رمز سلسلة ، خسارة عودة منخفضة ، فقدان إدخال منخفض ، إلخ.
الجزء لا.وصف
رسمEH3899-01 حلقة الانزلاق إيثرنت
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | ||
| سجناعية (0∼2A) | الطاقة (10A) | قوة (20A) | |||
| EH3899-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH3899-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH3899-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH3899-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH3899-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH3899-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH3899-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH3899-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH3899-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH3899-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH3899-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH3899-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH3899-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH3899-01-2210 | 0 | 22 | 0 | 1 | 144 |
| EH3899-01-28S | 28 | 0 | 0 | 1 | 168 |
| EH3899-01-40S | 40 | 0 | 0 | 1 | 216 |
| EH3899-01-58S | 58 | 0 | 0 | 1 | 288 |
عصري
| إيثرنت | 1 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
|
مجال الجهد الكهربائي
|
0∼440VAC / VDC | 0∼440VAC / VDC |
|
مقاومة العزل
|
≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
التعليمات:
1. ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع زلاقات عالية الجودة ، ونقدم حلولًا متنوعة للأنظمة الدوارة.
2. كيف أختار حلقة الانزلاق؟
يتطلب الاختيار الصحيح لحل حلقة الانزلاق تفاصيل حول معلمات تشغيل التطبيق الخاص بك بما في ذلك الدوائر الكلية والجهد والأمبير لكل دائرة وسرعة التشغيل ونوع التركيب.مكان جيد لبدء البحث هو حلقات الانزلاق القياسية الخاصة بنا.إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
3. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بحل مثالي لاحتياجاتك.
