مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
EH2586-02
اتصل بنا
وصلة إيثرنت دوارة قناتان جيجابت إيثرنت + 1 ~ 48 دائرة طاقة / إشارة
وصف EH2586-02حلقة الانزلاق إيثرنت

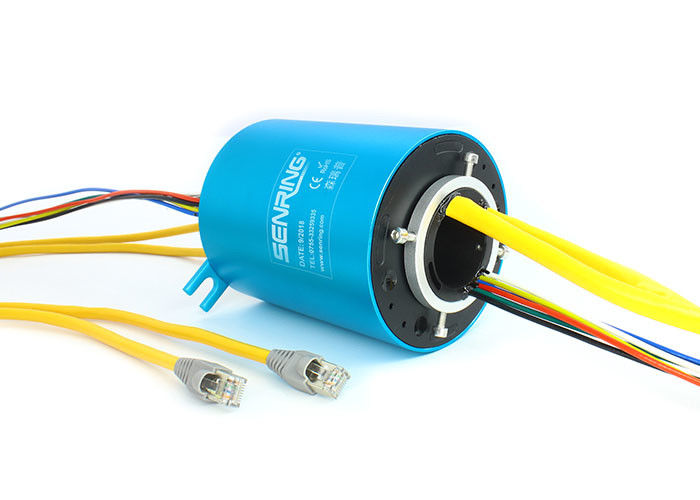

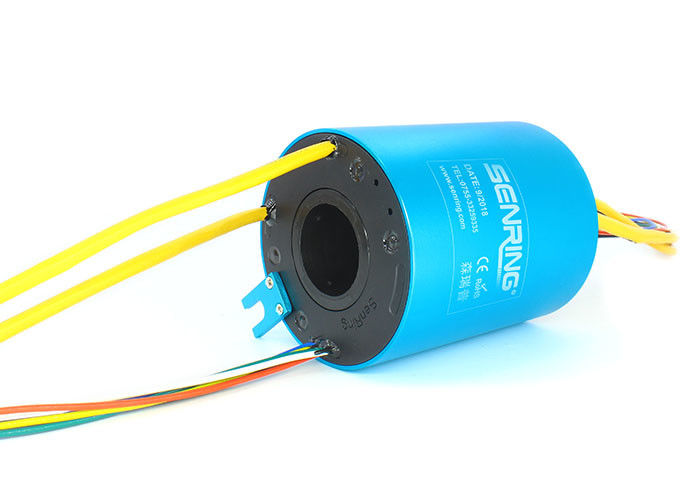

إن الوصلة الدوارة لسلسلة Gigabit Ethernet من Senring EH2586-02 عبارة عن حلقة انزلاقية موصلة دقيقة متكاملة يمكنها الدوران 360 درجة لنقل قناتين من إشارات جيجابت إيثرنت.يبلغ قطر حلقة الانزلاق 25.4 مم وقطرها الخارجي 86 مم.يمكنه مزج قنوات الإرسال 1-26 من 2-20A الحالية والاختلاط مع إشارات أخرى مثل USB و HDMI.بالمقارنة مع المنتجات المماثلة في السوق ، فهي تتمتع بمزايا النقل المستقر ، وعدم فقدان الحزمة ، وعدم وجود خطأ في الكود ، وفقدان منخفض في العائد ، وفقدان إدخال منخفض.
الجزء لا.وصف
رسم EH2586-02حلقة الانزلاق إيثرنت
ميزات EH2586-02حلقة الانزلاق إيثرنت
1. معيار RJ45 موصل ذكر ، RJ45 أنثى اختياري ؛
2. يمكن أن تنقل 2 قنوات جيجابت إيثرنت إشارة بثبات ، قنوات الإرسال القصوى: 8 قنوات.
3. يمكن دمجها لنقل 1 ~ 26 دائرة الطاقة / الإشارة ؛
4. يمكن أن تعمل مع قناة الطاقة أو المفصل الدوار الغازي السائل.
5. ثقب حجم 25.4mm ، OD86mm ؛
6. تستخدم أساسا لنقل إيثرنت من 10M ، 100M ، 1000M BaseT ؛
7. مع مزايا الإرسال الموثوق به ، عدم فقدان الحزمة ، عدم وجود رمز السلسلة ، انخفاض خسارة العودة ، انخفاض فقدان الإدراج ، إلخ.
المواصفات الفنية لـ EH2586-02حلقة الانزلاق إيثرنت
| إيثرنت | 2 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | ||
| إشارة (0∼2A) | الطاقة (10A) | قوة (20A) | |||
| EH2586-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH2586-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH2586-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH2586-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH2586-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH2586-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH2586-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH2586-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH2586-02-26S | 26 | 0 | 0 | 2 | 192 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص القناة لا.من Ethernet والطاقة والإشارة أو مزج إشارات أخرى ، يرجى الاتصال ببائع SenRing.
EH2586-02حلقة الانزلاق إيثرنت جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | ذهب ذهب |
