مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
EH2586-01
اتصل بنا

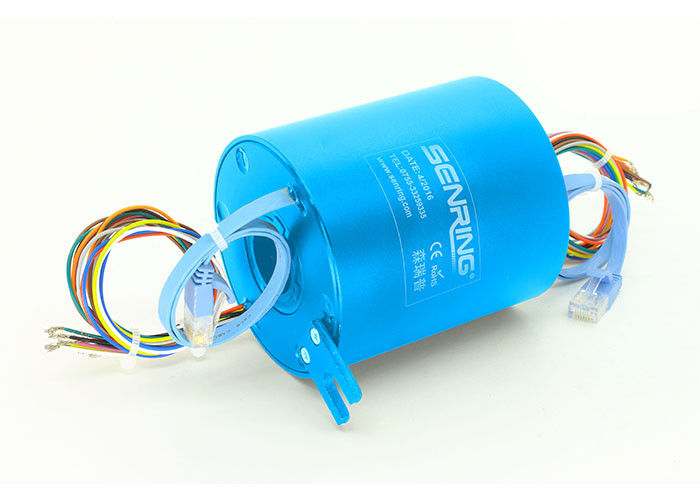

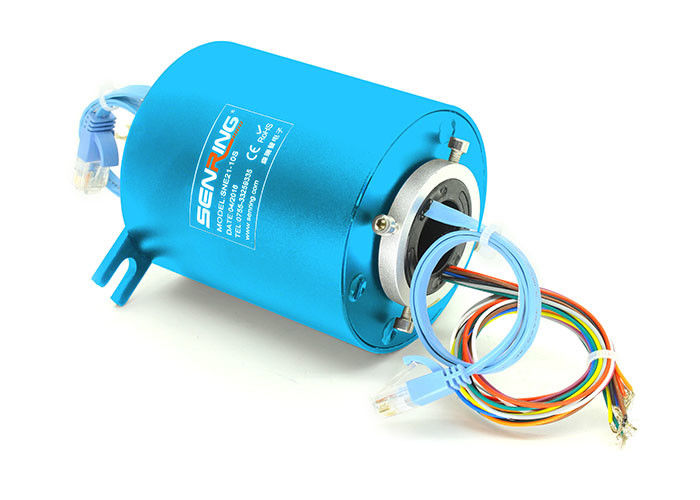

حلقة انزلاق إيثرنت ذات قناة واحدة 600 دورة في الدقيقة من خلال تصميم التجويف بحجم 25.4 مم
وصف EH2586-01حلقة الانزلاق إيثرنت
إن الوصلة الدوارة لسلسلة Gigabit Ethernet من Senring EH2586-01 عبارة عن حلقة انزلاقية موصلة دقيقة متكاملة يمكنها الدوران 360 درجة لنقل قناة واحدة من إشارة جيجابت إيثرنت.يبلغ قطر حلقة الانزلاق 25.4 مم وقطرها الخارجي 86 مم.يمكنه مزج قناة إرسال من 1 إلى 22 قناة بتيار 2-20 أمبير ومزجها مع إشارات أخرى مثل USB و HDMI.بالمقارنة مع المنتجات المماثلة في السوق ، فهي تتمتع بمزايا النقل المستقر ، وعدم فقدان الحزمة ، وعدم وجود خطأ في الكود ، وفقدان منخفض في العائد ، وفقدان إدخال منخفض.
على الرغم من أن SenRing تقدم تصميمًا معياريًا وموحدًا لحلول التطبيقات المختلفة كشركة مصنعة لحلقات الانزلاق الأصلية.لإنشاء موصل حلقة الانزلاق Ethernet الأنسب لك ، لا تتردد في الاتصال بنا.
ميزات EH2586-01حلقة الانزلاق إيثرنت
1. قياسي وفي الأوراق المالية
2. أسلاك الرصاص الملونة
3. ضوضاء كهربائية منخفضة جدا
4. مكافحة التشويش ، تكلفة منخفضة للغاية
5. النطاق العريض: إيثرنت (1000 BaseT)
الجزء لا.وصف
رسم EH2586-01حلقة الانزلاق إيثرنت
المواصفات الفنية لـ EH2586-01حلقة الانزلاق إيثرنت
| إيثرنت | 1 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | ||
| إشارة (0∼2A) | الطاقة (10A) | قوة (20A) | |||
| EH2586-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH2586-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH2586-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH2586-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH2586-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH2586-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH2586-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH2586-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH2586-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH2586-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH2586-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH2586-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH2586-01-2210 | 0 | 22 | 0 | 1 | 144 |
EH2586-01حلقة الانزلاق إيثرنت جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | ذهب ذهب |
تطبيقات Ethernet Slip Ring:
• معدات العرض / العرض
• ماكينات التعبئة والتغليف
• أنظمة مناولة أشباه الموصلات
• الآلات الصناعية
• جداول الفهرس الدوارة
• معدات التحكم في العمليات
• أبراج المعدات الثقيلة أو بكرات الكابلات
• إضاءة الطوارئ ، آلات منصات نقالة الروبوتات ، الخيار
• معدات طبية |أجهزة الاستشعار الدوارة وإضاءة الطوارئ والروبوتات
• بكرات الكابلات المصغرة
