مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
EH3899-02
اتصل بنا

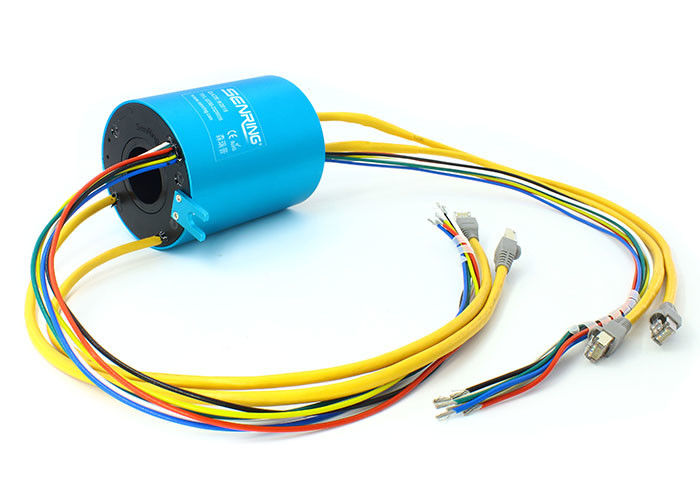

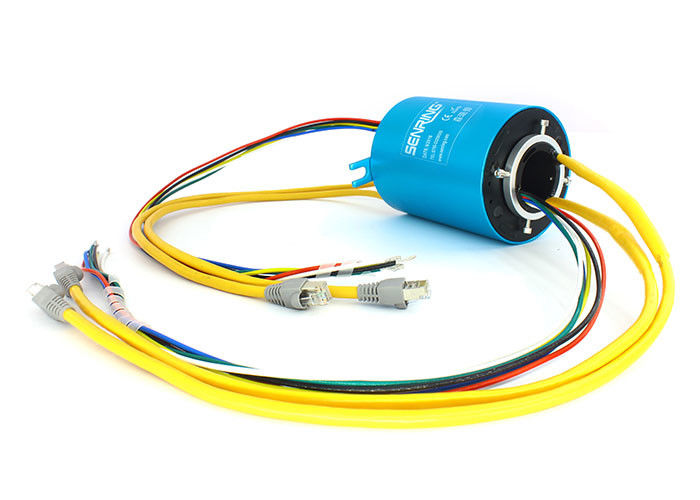

1000M / 100M Base-T Ethernet Slip Ring 2 قنوات Gigabit Ethernet
وصف EH3899-02حلقة الانزلاق إيثرنت
متاح للإشارة المخصصة ، تشغيل 100 / 1000M Ethernet
يعد فقدان الإدراج وفقدان العودة والتداخل المتبادل ثلاث معلمات مهمة جدًا لحلقة انزلاق Ethernet.جميع مكونات حلقة الانزلاق Ethernet بتقنية SenRing عبارة عن وصلات دوائر مطلية بالذهب ومعدن موثوق بها ، وغطاء المنتجات مصنوع من الألومنيوم.تزود الشركة حلقات الانزلاق بمزايا النقل المستقر ، وعدم فقدان الحزمة ، وعدم وجود رمز تسلسلي ، وخسارة إرجاع صغيرة ، وفقدان منخفض للإدخال ، إلخ.
على الرغم من أن SenRing تقدم تصميمًا معياريًا وموحدًا لحلول التطبيقات المختلفة كشركة مصنعة لحلقات الانزلاق الأصلية.لإنشاء موصل حلقة الانزلاق Ethernet الأنسب لك ، لا تتردد في الاتصال بنا.
ميزات EH3899-02حلقة الانزلاق إيثرنت
1. يستخدم هذا المنتج موصل RJ45 قياسي ويمكن تجهيزه بموصل أنثى RJ45.
2. يمكنها أن تنقل بثبات إشارة جيجابت إيثرنت أحادية القناة ويمكنها أن تنقل ما يصل إلى 8 قنوات إيثرنت في وقت واحد.
3. يمكن خلط 1-58 قنوات من الطاقة / التيار / الإشارة.ينقل بشكل أساسي Ethernet (10M / 100M / 1000M BaseT) ، ويمكنه أيضًا العمل مع القنوات الحالية أو المفاصل الدوارة السائلة.
4. حلقة الانزلاق لها قطر ثقب 50mm وقطر خارجي 120mm.
5. إنها تستخدم تكنولوجيا الطلاء العسكري الأمريكي مع معدل خطأ منخفض للغاية BER ونسبة إشارة إلى ضوضاء عالية جدًا.
الجزء لا.وصف
رسم EH3899-02حلقة الانزلاق إيثرنت
المواصفات الفنية لـ EH3899-02حلقة الانزلاق إيثرنت
| إيثرنت | 2 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | ||
| إشارة (0∼2A) | الطاقة (10A) | قوة (20A) | |||
| EH3899-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH3899-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH3899-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH3899-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH3899-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH3899-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH3899-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH3899-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH3899-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH3899-02-32S | 32 | 0 | 0 | 2 | 216 |
| EH3899-02-56S | 56 | 0 | 0 | 2 | 312 |
EH3899-02حلقة الانزلاق إيثرنت جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | ذهب ذهب |
يمكن استخدام حلقات الانزلاق في أي نظام كهروميكانيكي يتطلب دورانًا غير مقيد ومستمر أثناء نقل الطاقة أو البيانات من هيكل ثابت إلى هيكل دوار.
