مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
EH50119-01
اتصل بنا
حلقات انزلاق إيثرنت عالية السرعة إشارات إيثرنت 100 متر / 1000 متر
وصف EH50119-01حلقة الانزلاق إيثرنت

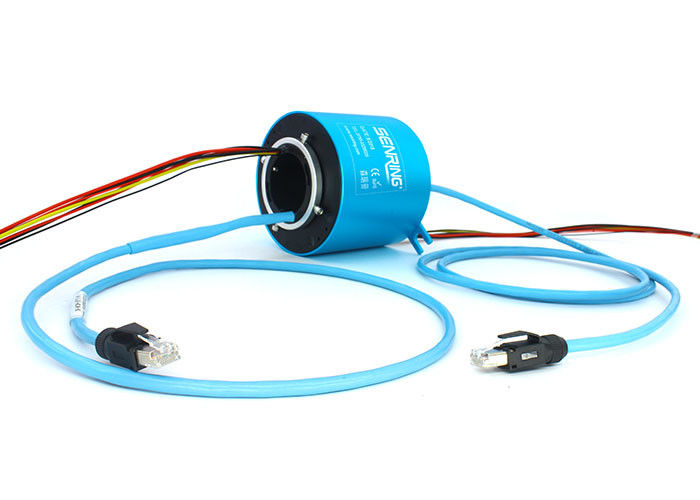

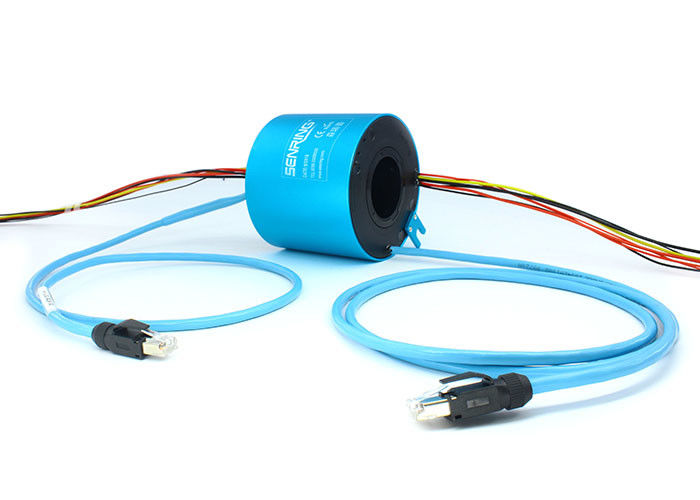

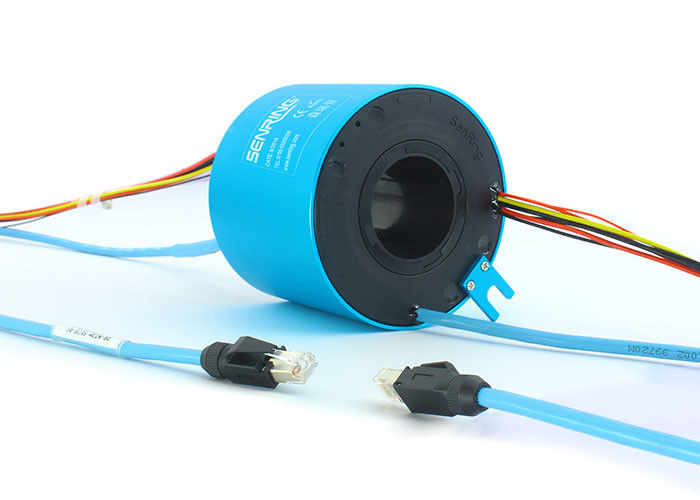

حلقة انزلاق جيجابت إيثرنت من سلسلة Senring EH50119-01 عبارة عن حلقة انزلاقية موصلة دقيقة متكاملة يمكنها تدوير 360 درجة لنقل قناة واحدة من إشارة جيجابت إيثرنت.يبلغ قطر حلقة الانزلاق الفتحة 50 مم وقطرها الخارجي 120 مم.يمكنه مزج قناة إرسال 1-58 من 2-20A تيار ومزجها مع إشارات أخرى مثل USB و HDMI.
ميزات EH50119-01حلقة الانزلاق إيثرنت
1. لها مزايا النقل المستقر ، عدم فقدان الحزم ، عدم وجود خطأ في الكود ، خسارة عودة منخفضة ، وفقدان إدخال منخفض.
2. هذا المنتج يستخدم موصل RJ45 قياسي ويمكن تجهيزه بموصل أنثى RJ45.
3. يمكنه نقل إشارة جيجابت إيثرنت أحادية القناة بثبات ويمكنه نقل ما يصل إلى 8 قنوات إيثرنت في وقت واحد.
4. يمكن خلط 1-58 قنوات من الطاقة / التيار / الإشارة.ينقل بشكل أساسي Ethernet (10M / 100M / 1000M BaseT) ، ويمكنه أيضًا العمل مع القنوات الحالية أو المفاصل الدوارة السائلة.
5. حلقة الانزلاق بقطر ثقب 50mm وقطر خارجي 120mm.
6. إنها تستخدم تكنولوجيا الطلاء العسكري الأمريكي بمعدل خطأ منخفض للغاية ونسبة إشارة إلى ضوضاء عالية جدًا.
الجزء لا.وصف
رسم EH50119-01حلقة الانزلاق إيثرنت
المواصفات الفنية لـ EH50119-01حلقة الانزلاق إيثرنت
| إيثرنت | 1 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | ||
| إشارة (0∼2A) | الطاقة (10A) | قوة (20A) | |||
| EH50119-01-0210 | 0 | 2 | 0 | 1 | 76 |
| EH50119-01-04S | 4 | 0 | 0 | 1 | 76 |
| EH50119-01-0410 | 0 | 4 | 0 | 1 | 76 |
| EH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| EH50119-01-10S | 10 | 0 | 0 | 1 | 100 |
| EH50119-01-0210-08S | 8 | 2 | 0 | 1 | 100 |
| EH50119-01-0610-04S | 4 | 6 | 0 | 1 | 100 |
| EH50119-01-16S | 16 | 0 | 0 | 1 | 124 |
| EH50119-01-1610 | 0 | 16 | 0 | 1 | 124 |
| EH50119-01-0410-12S | 12 | 4 | 0 | 1 | 124 |
| EH50119-01-0810-08S | 8 | 8 | 0 | 1 | 124 |
| EH50119-01-22S | 22 | 0 | 0 | 1 | 148 |
| EH50119-01-0410-18S | 18 | 4 | 0 | 1 | 148 |
| EH50119-01-2210 | 0 | 22 | 0 | 1 | 148 |
| EH50119-01-28S | 28 | 0 | 0 | 1 | 172 |
| EH50119-01-40S | 40 | 0 | 0 | 1 | 218 |
| EH50119-01-58S | 58 | 0 | 0 | 1 | 290 |
EH50119-01حلقة الانزلاق إيثرنت جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | ذهب ذهب |
ما هي حلقة الانزلاق إيثرنت؟
تسمح حلقة الانزلاق مع موصلات Ethernet بنقل بروتوكول Ethernet من خلال واجهة دوارة.تعمل حلقات الانزلاق الهجينة Ethernet على تشغيل الطاقة والإشارة والإيثرنت من الهياكل الثابتة إلى المنصات الدوارة عبر قنوات النحاس أو الذهب.يمكن مزج الطاقة والإشارات الكهربائية ، وكذلك إرسال إشارات وتيارات متعددة القنوات منخفضة التردد.مناسبة لنقل 10/100/1000 Base T وعادة ما تكون مجهزة بتجميعات موصلات RJ45 للتوصيل والتشغيل.تتوفر كابلات M12 أو CAT5E أو CAT6 للخيار.يمكن استخدام حلقة الانزلاق Gigabit ethernet في توربينات الرياح والروبوتات الصناعية وهوائي الرادار الذي يحتاج إلى منصات دوارة.
