Ethernet Rotary Joint 2 Channel Gigabit Ethernet + 1 ~ 72 دائرة طاقة / إشارة مع هيكل متكامل

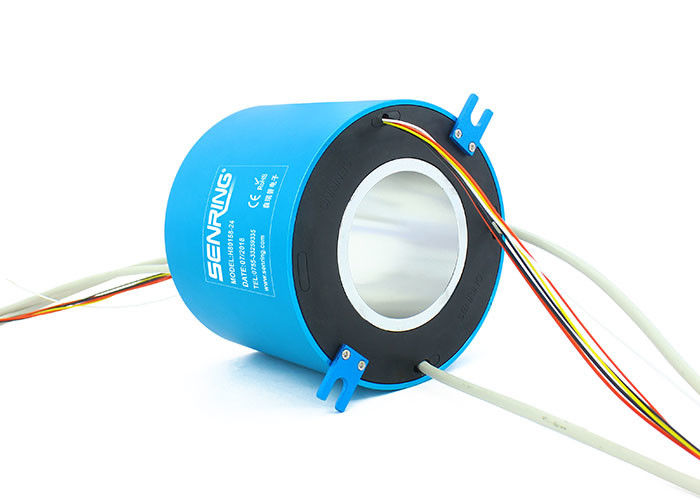

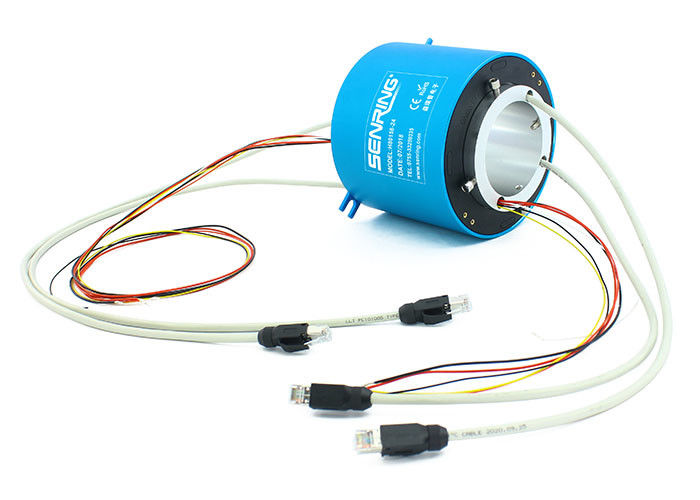

وصف EH50119-02حلقة الانزلاق إيثرنت
SENRING EH50119-02 series Gigabit Ethernet rotary joint ، مع هيكل متكامل ، ثقب 50mm ، OD 119mm ، يمكنه نقل قناتين إشارة Gigabit Ethernet بدقة عند الدوران 360 درجة ، يمكن دمجه لنقل 1 ~ 26 دائرة كهربائية (التيار 2 ~ 20A) و USB
حلقة انزلاق إيثرنت مصممة خصيصًا لتردد 250 ميجاهرتز لنقل إشارات إيثرنت 100 م / 1000 م ، مع مزايا الإرسال الموثوق به ، وعدم فقدان الحزمة ، وعدم وجود رمز سلسلة ، وفقدان منخفض للإرجاع ، وفقدان إدخال منخفض
ميزات EH50119-02حلقة الانزلاق إيثرنت
1. معيار RJ45 موصل ذكر ، RJ45 أنثى اختياري ؛
2. يمكن أن تنقل إشارة 2 قناتين جيجابت إيثرنت بثبات
3. (10M / 100M / 1000M BaseT) تستخدم بشكل رئيسي لنقل إيثرنت 10M ، 100M ، 1000M BaseT ؛
4. يمكن أن تعمل مع قناة الطاقة أو المفصل الدوار الغازي السائل.
5. يمكن دمجها لنقل 1 ~ 48 دائرة الطاقة / الإشارة ؛
6. حجم الثقب 50 مم ، OD119 مم ؛
7. مع مزايا الإرسال الموثوق به ، عدم فقدان الحزمة ، عدم وجود رمز السلسلة ، انخفاض خسارة العودة ، انخفاض فقدان الإدراج ، إلخ.
الجزء لا.وصف
رسم EH50119-02حلقة الانزلاق إيثرنت
المواصفات الفنية لـ EH50119-02حلقة الانزلاق إيثرنت
| إيثرنت | 2 قنوات 100M / 1000M قاعدة T. |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| موصلات | منفذ RJ45 | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| ضوضاء كهربائية | <10 Ω | |
| شهادة CE | نعم | |
| الاهتزاز الميكانيكي | MIL-STD-810E | |
| مادة | متوافق مع RoHS | |
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات إيثرنت لا. | الطول L (مم) | ||
| إشارة (0∼2A) | الطاقة (10A) | قوة (20A) | |||
| EH50119-02-02S | 2 | 0 | 0 | 2 | 100 |
| EH50119-02-0210 | 0 | 2 | 0 | 2 | 100 |
| EH50119-02-08S | 8 | 0 | 0 | 2 | 124 |
| EH50119-02-0820 | 0 | 0 | 0 | 2 | 124 |
| EH50119-02-0410-04S | 4 | 4 | 0 | 2 | 124 |
| EH50119-02-14S | 14 | 0 | 0 | 2 | 148 |
| EH50119-02-1410 | 0 | 14 | 0 | 2 | 148 |
| EH50119-02-20S | 22 | 0 | 0 | 2 | 172 |
| EH50119-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH50119-02-32S | 32 | 0 | 0 | 2 | 222 |
| EH50119-02-56S | 56 | 0 | 0 | 2 | 316 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص القناة لا.من Ethernet والطاقة والإشارة أو مزج إشارات أخرى ، يرجى الاتصال ببائع SenRing.
EH50119-02حلقة الانزلاق إيثرنت جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | ذهب ذهب |
