مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3004004
اتصل بنا
4 اتحادات دورانية Pnuematic ممر 6 ~ 36 دائرة كهربائية دعم 4 منفذ M5 لأنابيب 4 مم

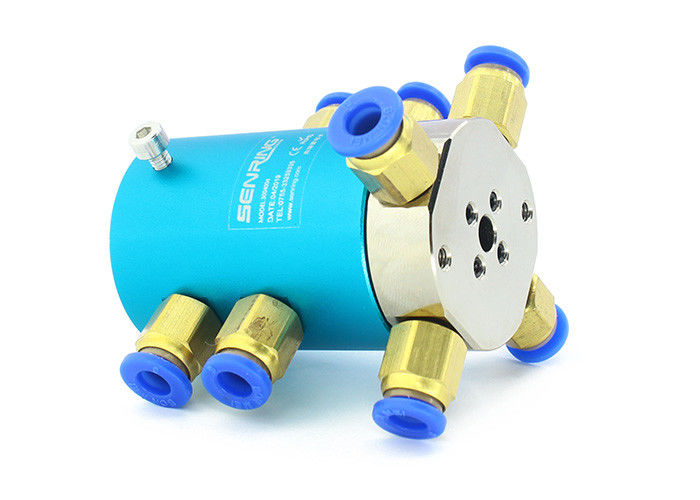

وصف 3004004 الاتحاد الروتاري الهوائية

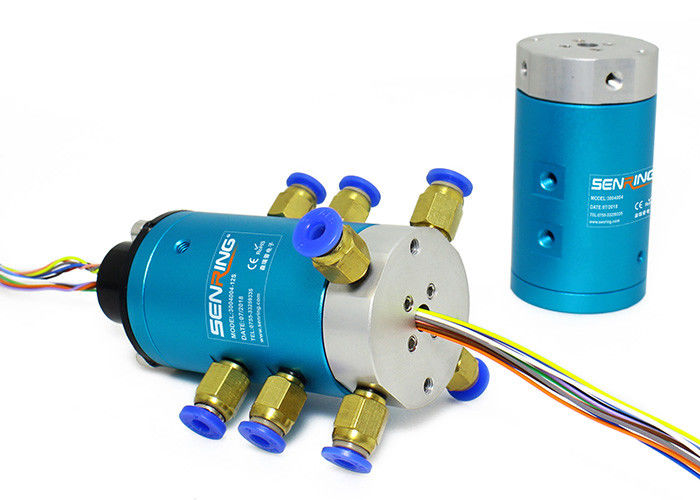

توفر الاتحادات الدورانية من سلسلة SENRING 3004004 سلسلة من 4 ممرات ختمًا إيجابيًا بين الأنابيب الثابتة والأسطوانة الدوارة ويتم تطبيقها على الهواء والبخار والفراغ.متوفرة في نماذج 3004004،3004004-06S و 3004004-12S و 3004004-24S و 3004004-36S.المزايا: مضغوط
يتم تطبيق نماذج حلقة الانزلاق العامة SenRing في العديد من التطبيقات والمعدات ، مما يوفر حلولاً للنظام في جميع أنحاء العالم.
إنها تتضمن طاقة الرياح ، وحدة التحكم ، القرص الدوار الصناعي ، الروبوت ، الآلات الهندسية ، مراقبة الفيديو بالدوائر التلفزيونية المغلقة ، المعدات الطبية ، الرادار العسكري وما إلى ذلك ...
ملامح 3004004 الاتحاد الروتاري الهوائية
1.دعم نقل الطاقة والإشارات المختلطة ، مثل USB و HDMI و 1000 M ethernet و VGA و DVI و RF المحوري (التردد العالي) وإشارة محرك سيرفو وحلقات انزلاق الحافلات الصناعية وما إلى ذلك ؛
2. 360 درجة تنقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ.
3. ماكس.الضغط (الضغط): 1 ميجا باسكال (فراغ: -1.5 كيلو باسكال ، يمكن تخصيص ضغط أعلى) ；
4. دعم 4 منافذ M5 لأنابيب 4 مم.
المواصفات الفنية لاتحاد دوار هوائي 3004004
| ممرات (غاز) | 4 مقاطع |
| حجم الأنبوب | أنبوب 4 مم ، منفذ M5 |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.4 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3004004 | 4 مقاطع | م 5 | 4 ~ 6 ملم |

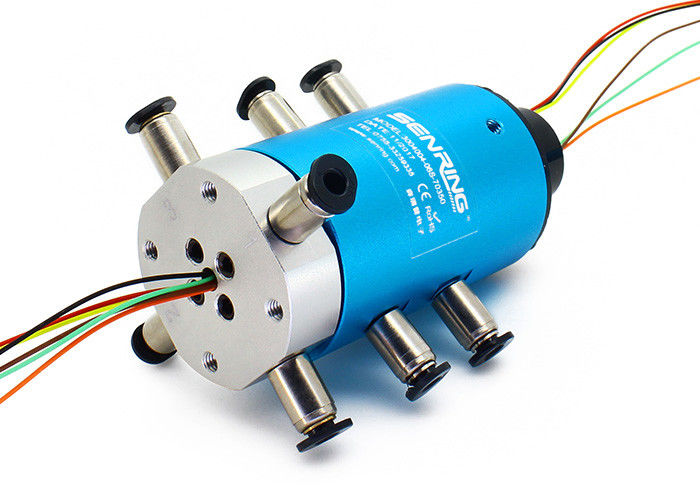

| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3004004-06S | 4 مقاطع | م 5 | 4 ~ 6 ملم | 6 | 14 |
| 3004004-12 ثانية | 4 مقاطع | م 5 | 4 ~ 6 ملم | 12 | 21 |
| 3004004-24 ثانية | 4 مقاطع | م 5 | 4 ~ 6 ملم | 24 | 35 |
| 3004004-36 ق | 4 مقاطع | م 5 | 4 ~ 6 ملم | 36 | 52 |
