مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3006006
اتصل بنا

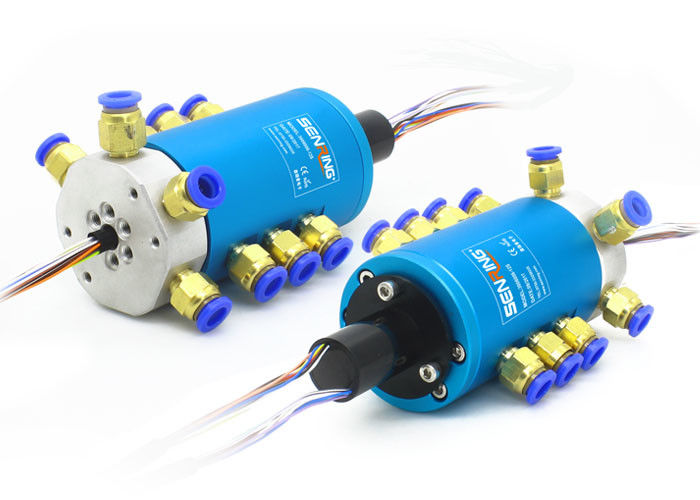

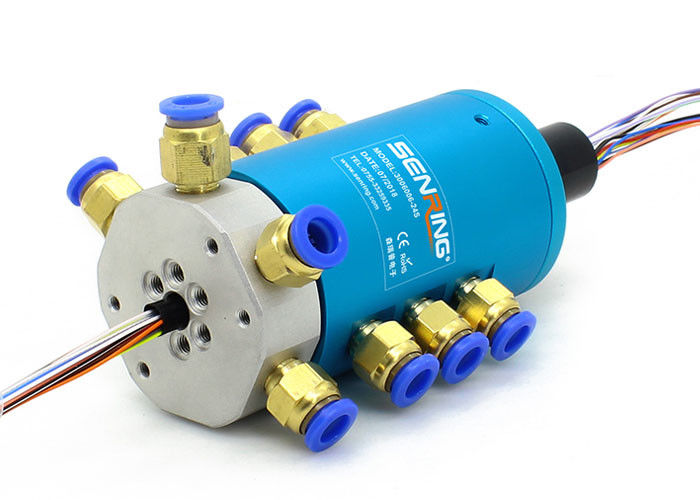

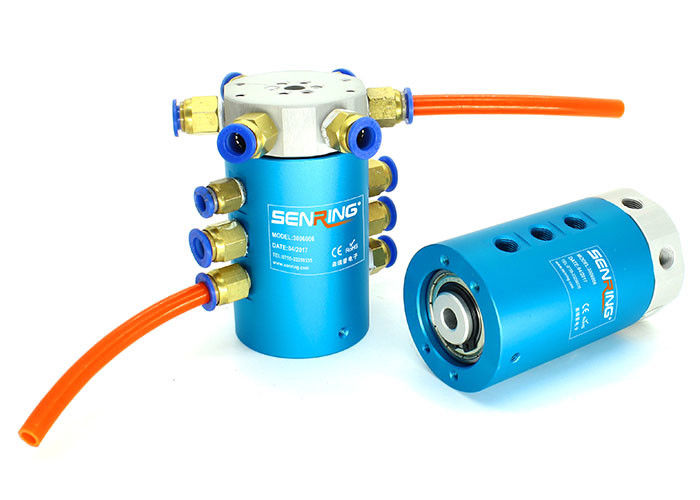

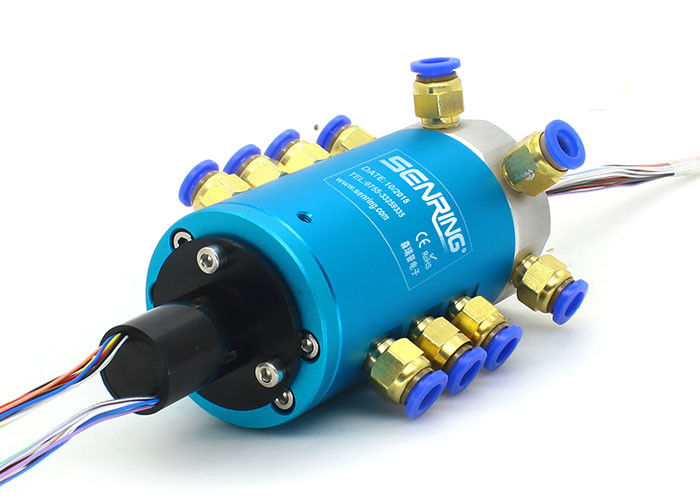

خفيفة الوزن 6 ممرات هوائي الاتحاد الروتاري دعم منفذ G1 / 8 لأنابيب 6 ~ 8 مم
وصف 3006006 الاتحاد الروتاري الهوائي
إن الوصلة الدوارة للغازات متعددة القنوات من سلسلة SenRing 3006 عبارة عن وصلة دوارة هوائية وكهربائية من 6 قنوات يمكنها الدوران 360 درجة لنقل 6 قنوات من الهواء المضغوط والبخار والفراغ ووسائط الغاز الأخرى.إنها تدعم أنابيب غاز مختلفة بأقطار 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.لا تستطيع الوصلة الدوارة البخارية من سلسلة 3006 أن تنقل الغازات فحسب ، بل يمكنها أيضًا نقل مختلط لتيارات مختلفة تتراوح من 2A إلى 800A.تتميز بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران الصغير وقنوات الغاز المتعددة التي لا تتداخل مع بعضها البعض.
المواصفات الفنية لاتحاد دوراني هوائي 3006006
| ممرات (غاز) | 6 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، منفذ G1 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.6 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات 3006006 الاتحاد الروتاري الهوائي
1. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
2. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
3. ماكس.الضغط (الضغط): 1 ميجا باسكال (فراغ: -1.5 كيلو باسكال ، يمكن تخصيص ضغط أعلى) ；
4. دعم منفذ 6 G1 / 8 "لأنابيب 6 ~ 8mm ؛
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3006006 | 6 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3006006-06S | 6 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 14 |
| 3006006-12 ثانية | 6 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 21 |
| 3006006-24 ثانية | 6 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 35 |
| 3006006-36 ثانية | 6 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 36 | 52.3 |
| 3006006-56 ق | 6 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 56 | 82 |
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (5A) | الطول L (مم) |
| 3006006-06S | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 6 | 38 |
| 3006006-0610 | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 0 | 38 |
| 3006006-12 ثانية | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 12 | 55 |
| 3006006-0610-06S | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 6 | 55 |
| 3006006-1210 | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 0 | 55 |
| 3006006-0610-12S | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 12 | 71.5 |
| 3006006-1210-06S | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 6 | 71.5 |
| 3006006-18 ثانية | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 18 | 71.5 |
| 3006006-1810 | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 18 | 0 | 71.5 |
| 3006006-0610-18S | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 18 | 88.5 |
| 3006006-24 ثانية | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 24 | 88.5 |
| 3006006-30 ثانية | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 30 | 106 |
| 3006006-36 ثانية | 6 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 36 | 125 |
التعليمات:
| س 1: هل أنت مصنع أم شركة تجارية؟ | ||||||||||
| ج: نحن مصنع محترف مع فريق البحث والتطوير رفيع المستوى. | ||||||||||
| Q2: كم عدد أنواع حلقات الانزلاق لديك؟ | ||||||||||
| ج: يمكننا توريد جميع أنواع حلقات الانزلاق.مثل حلقة الانزلاق العسكرية ، حلقة انزلاق مصغرة ، حلقة انزلاق ألياف بصرية ، وصلة دوارة RF ، نوع HD مدمج ، حلقة انزلاق القرص ، حلقة انزلاق طاقة الرياح ، حلقة انزلاق الطاقة الشمسية ، حلقة الانزلاق عبر التجويف ، إلخ. |
