G3 / 8 8 ممر هوائي الاتحاد الدوراني دعم أنابيب 10 ~ 12 مم 6 ~ 56 دائرة

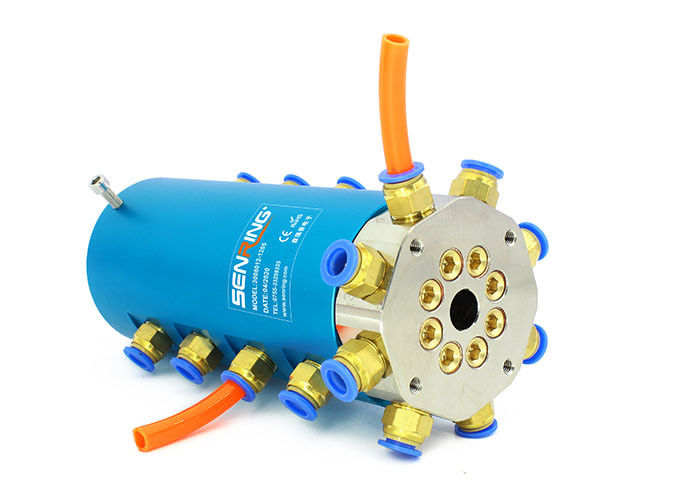

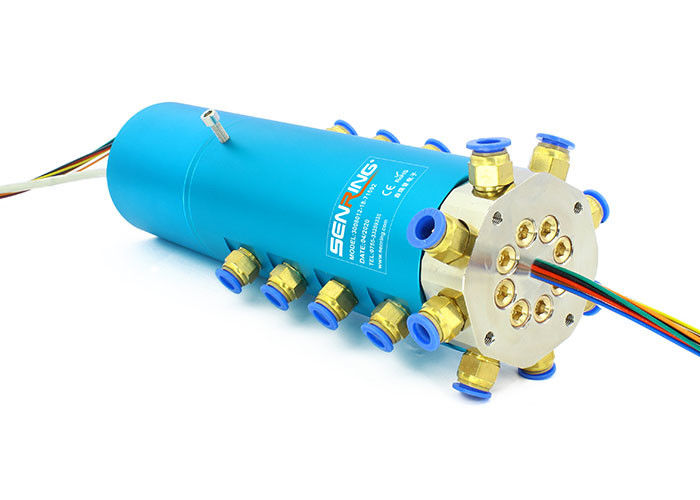

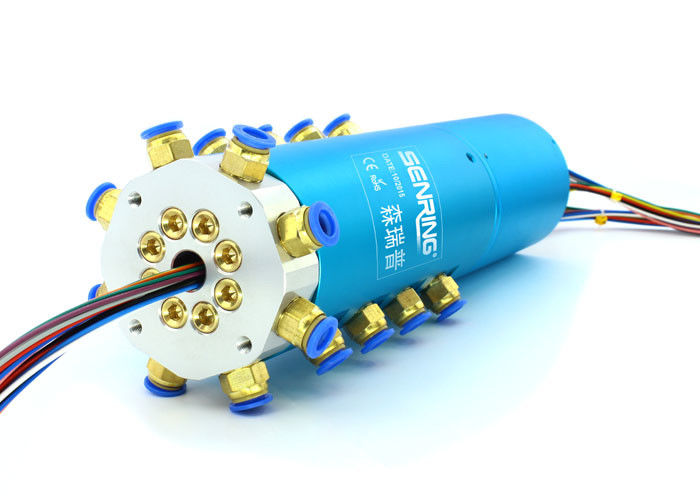

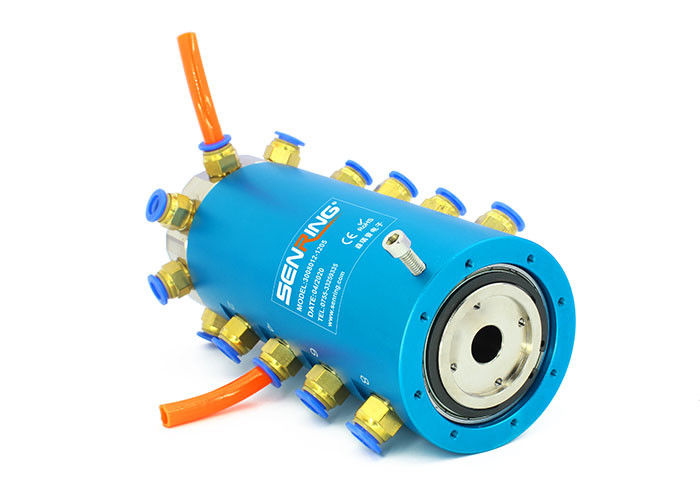

وصف 3008012 الاتحاد الروتاري الهوائي
حلقة الانزلاق الهوائية والكهربائية المدمجة من سلسلة SenRing 3008 عبارة عن حلقة انزلاق هوائية وكهربائية مكونة من 8 قنوات مدمجة مع وصلة دوارة 360 ، والتي يمكنها نقل 8 قنوات من وسائط الغاز والسائل من خلال دوران عالي السرعة بزاوية 360 درجة ، بما في ذلك الهواء المضغوط ، البخار والفراغ والغازات والوسائط السائلة الأخرى.إنها تدعم أنابيب غاز مختلفة بأقطار 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.لا تستطيع الوصلة الدوارة 360 الهوائية والكهربائية المدمجة من سلسلة 3008 أن تنقل وسائط الغاز والسائل فحسب ، بل تنقل أيضًا النقل المختلط للتيارات المختلفة التي تتراوح من 2A إلى 800A.تتميز بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران الصغير وقنوات الغاز المتعددة التي لا تتداخل مع بعضها البعض.
المواصفات الفنية لاتحاد الدوران الهوائي 3008012
| ممرات (غاز) | 8 مقاطع |
| حجم الأنبوب | أنبوب 10 ~ 12 مم ، منفذ G3 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.8 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
مميزات الاتحاد الدوراني الهوائي 3008012
1. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
2. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
3. ماكس.الضغط (الضغط): 1 ميجا باسكال (فراغ: -1.5 كيلو باسكال ، يمكن تخصيص ضغط أعلى)
4.دعم منفذ 8 G3 / 8 "لأنابيب 10 ~ 12mm ؛
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3008012 | 8 مقاطع | G3 / 8 " | 10 ~ 12 ملم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3008012-06S | 8 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 6 | 14 |
| 3008012-12S | 8 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 12 | 21 |
| 3008012-24S | 8 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 24 | 35 |
| 3008012-36 ق | 8 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 36 | 52.3 |
| 3008012-56 ق | 8 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 56 | 82 |
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3008012-06S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 6 | 48 |
| 3008012-0610 | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 0 | 48 |
| 3008012-12S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 12 | 72 |
| 3008012-0610-06S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 6 | 72 |
| 3008012-1210 | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 0 | 72 |
| 3008012-0610-12S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 12 | 96 |
| 3008012-1210-06S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 6 | 96 |
| 3008012-18 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 18 | 96 |
| 3008012-1810 | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 18 | 0 | 96 |
| 3008012-0610-18S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 18 | 120 |
| 3008012-24S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 24 | 120 |
| 3008012-2410 | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 24 | 0 | 120 |
| 3008012-36 ق | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 36 | 168 |
| 3008012-1210-24 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 24 | 168 |
| 3008012 - 3610 | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 36 | 0 | 168 |
| 3008012-48 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 48 | 216 |
| 3008012-1210-36 ق | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 36 | 216 |
| 3008012-4810 | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 48 | 0 | 216 |
| 3008012-60 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 60 | 264 |
| 3008012-1210-48 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 48 | 264 |
| 3008012-72S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 72 | 312 |
| 3008012-2410-48 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 24 | 48 | 312 |
| 3008012-84S | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 84 | 360 |
| 3008012-2410-60 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 20 | 60 | 360 |
| 3008012-96 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 96 | 408 |
| 3008012-108 ق | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 108 | 456 |
| 3008012-120 ثانية | 8 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 120 | 504 |
التعليمات:
1.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
2. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
