مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
BH38119
اتصل بنا

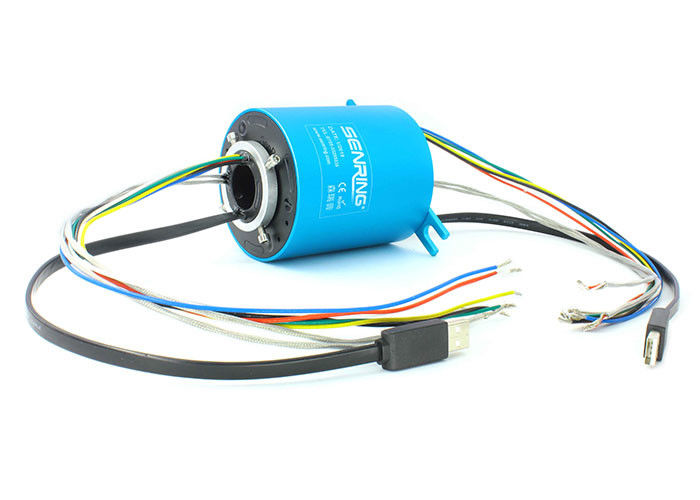

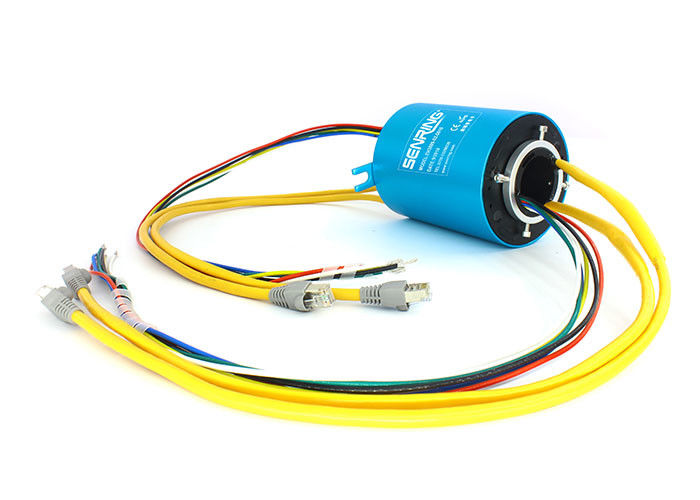

الصناعية المخصصة إشارة الانزلاق الدائري ثقب حجم 38.1 مم OD 119 مم كحد أقصى 168 دائرة
وصف حلقة زلة الإشارة BH38119
حلقة انزلاق الإشارة الكهربائية القوية والضعيفة من سلسلة BH38119 عبارة عن سلسلة حلقات انزلاقية مخصصة بفتحة 50 مم وقطر خارجي 119 مم.بصرف النظر عن الفتحة الثابتة والقطر الخارجي ، يمكن تخصيص أنواع الإشارة.لا يمكن للحلقة الانزلاقية من سلسلة BH38119 أن تنقل فقط تيارات 2A / 5A / 10A / 30A من خلال دوران 360 درجة ولكن أيضًا تنقل بثبات ودقة إشارات مختلفة مثل HDMI ، HD-SDI ، 100M / 1000M Ethernet ، RS-232 ، RS-485 ، RS-422 ، إشارة ناقل Profibus ، إلخ. الحد الأقصى لعدد الدوائر لـ BH38119 هو 168 ، والتي يمكن أن تلبي معظم المتطلبات.إذا كان العدد الفعلي للدوائر المطلوبة أكبر ، فيرجى الاتصال بفريق SENRING الفني من أجل التخصيص.
ميزات BH38119 حلقة زلة الإشارة
1. حجم الثقب 38.1 مم ، OD 119 مم ، كحد أقصى.168 دائرة
2. نقل البيانات عالية السرعة بدقة
3. بث ثابت لجميع أنواع الإشارات ، مثل RS-232 ، RS-485 ، RS-422 ، VGA ، إلخ ؛
4. إرسال جميع أنواع الإشارات بثبات ، مثل Profibus و LonWorks و CanBus و DeviceNet و ControlNet وما إلى ذلك ؛
5. إرسال إشارات مختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، الألياف البصرية ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إلخ ؛
6. بثبات نقل بيانات إيثرنت (10M / 100M / 1000M BaseT) ؛
| دوائر لا. | 2 ~ 168 دائرة (حسب الموديل) |
| القوة الكهربائية | 0 ~ 690 فولت تيار مستمر / تيار متردد |
| مواد الإسكان | سبيكة AL |
| الحياة العملية | > 80 مليون للمرجع (حسب ظروف العمل) |
| ضوضاء كهربائية | <10 مΩ |
| قوة عازلة | 800VDC @ 50 هرتز |
| قوة عازلة | 1000MΩ @ 600VDC |
| درجة حرارة العمل. | -40 ℃ ~ 80 درجة مئوية |
| الاهتزاز الميكانيكي | MIL-STD-810E |
| حاضِر | إشارة (2A) ، 10A / دائرة |
| الأعلى.السرعة الدورانية | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 سلك |
| مواد الاتصال | المعادن الثمينة: سبائك الذهب |
| مقاومة التواصل | <20 مΩ (AWG16 # ، 300 مم) |
| مواصفات سلك الرصاص. | UL تفلون @ Awg22 ، Awg16 |
| طول سلك الرصاص | 300 ملم |
| الصف IP | IP51 |
| رطوبة العمل | 10٪ ~ 85٪ ر |
| شهادة CE | نعم |
| مادة | متوافق مع RoHS |
F - 100M Ethernet (10 ، 100 BaseT Ethernet) - RJ45 (4 دوائر)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9 دوائر)
P - Profibus (Profibus - 4-Pin D-Sub) (4 دوائر)
C - Canbus (Canbus - 4-Pin D-Sub) (4 دوائر)
D - شبكة الجهاز - تغيير ميكرو 5 دبوس (5 دوائر)
T - شبكة التحكم - 75 BNC (4 دوائر)
V - VGA (9 دوائر)
U - USB 2.0 (5 دوائر)
R - RS485 (3 دوائر)
R1 - RS422 (5 دوائر)
R2 - RS232 (10 دوائر)
ب - إشارة تشفير محرك سيرفو (8 دوائر)
E1 - إيثرنت صناعي (9 دوائر)
