مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H3899
اتصل بنا

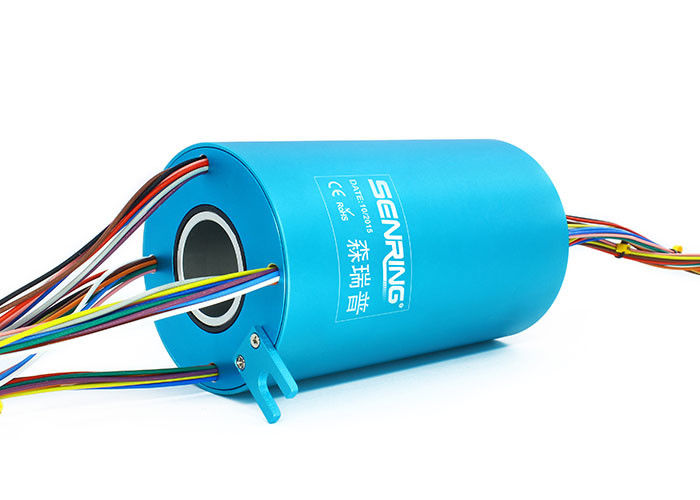

شفة دوارة متوسطة الحجم من خلال ثقب الانزلاق الدائري مقاس 38.1 مم OD 99 مم
وصف H3899 خلال حلقة الانزلاق التجويف

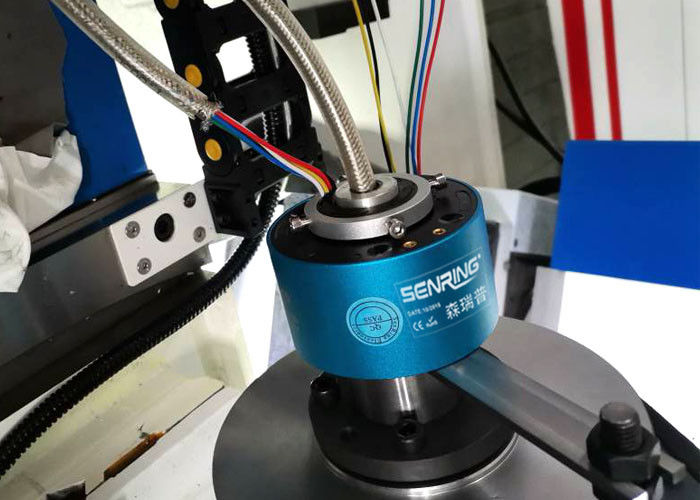

سلسلة Senring H3899 عبارة عن حلقة انزلاقية موصلة بدقة بقطر فتحة يبلغ 38.1 مم (مناسبة لأي جهاز دوار بقطر <= 38.1 مم) وقطر خارجي يبلغ 99 مم.يمكن أن تكون مادة الغلاف من البلاستيك أو سبائك الألومنيوم أو الفولاذ المقاوم للصدأ.حلقة الانزلاق من سلسلة H3899 عبارة عن هيكل صلب يمكنه بث تيار 10A (مضروبًا في * 10A) أو إشارة 2A.يمكن استخدامه في آلات التعبئة (مثل H3899-0420-04S-FS) ، ومعدات الإنتاج الكيميائي ، ومعدات التشغيل الآلي ، ومرافق لعب الأطفال ، والأجهزة الأخرى التي تتطلب دوران 360 درجة لتوصيل أو إرسال إشارات تحكم مختلفة.
ميزات H3899 خلال حلقة الانزلاق تتحمل
1. سرعة الدوران القصوى: 400 دورة في الدقيقة ، 800 دورة في الدقيقة ، 1200 دورة في الدقيقة (اختياري) ؛
2. يدعم النموذج القياسي طاقة 1-24 دائرة (0 ~ 10A) أو إشارة 1 ~ 72 دائرة (0 ~ 5A) ، يمكن تخصيص التيار والقنوات ؛
3. موثوقية عالية ، حياة عمل طويلة.
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H3899-02S | 0 | 2 | 32 | H3899-1210-12S | 12 | 12 | 120 |
| H3899-0210 | 2 | 0 | 32 | H3899-1810-06S | 18 | 6 | 120 |
| H3899-03S | 0 | 3 | 36 | H3899-2410 | 24 | 0 | 120 |
| H3899-0310 | 3 | 0 | 36 | H3899-30S | 0 | 30 | 144 |
| H3899-06S | 0 | 6 | 48 | H3899-0610-24S | 6 | 24 | 144 |
| H3899-0210-04S | 2 | 4 | 48 | H3899-1210-18S | 12 | 18 | 144 |
| H3899-0410-02S | 4 | 2 | 48 | H3899-1810-12S | 18 | 12 | 144 |
| H3899-0610 | 6 | 0 | 48 | H3899-2410-06S | 24 | 6 | 144 |
| H3899-12S | 0 | 12 | 72 | H3899-3010 | 30 | 0 | 144 |
| H3899-0210-10S | 2 | 10 | 72 | H3899-36S | 0 | 36 | 168 |
| H3899-0310-09S | 3 | 9 | 72 | H3899-0610-30S | 6 | 30 | 168 |
| H3899-0610-06S | 6 | 6 | 72 | H3899-1210-24S | 12 | 24 | 168 |
| H3899-0810-04S | 8 | 4 | 72 | H3899-3610 | 36 | 0 | 168 |
| H3899-1010-02S | 10 | 2 | 72 | H3899-42S | 0 | 42 | 192 |
| H3899-1210 | 12 | 0 | 72 | H3899-0610-36S | 6 | 36 | 192 |
| H3899-18S | 0 | 18 | 96 | H3899-1210-30S | 12 | 30 | 192 |
| H3899-0210-16S | 2 | 16 | 96 | H3899-48S | 0 | 48 | 216 |
| H3899-0410-14S | 4 | 14 | 96 | H3899-0610-42S | 6 | 42 | 216 |
| H3899-0610-12S | 6 | 12 | 96 | H3899-1010-38S | 10 | 38 | 216 |
| H3899-0810-10S | 8 | 10 | 96 | H3899-1210-36S | 12 | 36 | 216 |
| H3899-1010-08S | 10 | 8 | 96 | H3899-1810-30S | 18 | 30 | 216 |
| H3899-1210-06S | 12 | 6 | 96 | H3899-2410-24S | 24 | 24 | 216 |
| H3899-1410-04S | 14 | 4 | 96 | H3899-60S | 0 | 60 | 264 |
| H3899-1610-02S | 16 | 2 | 96 | H3899-0610-54S | 6 | 54 | 264 |
| H3899-24S | 0 | 24 | 120 | H3899-1010-50S | 10 | 50 | 264 |
| H3899-0410-20S | 4 | 20 | 120 | H3899-1210-48S | 12 | 48 | 264 |
| H3899-0610-08S | 6 | 18 | 120 | H3899-72S | 0 | 72 | 312 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
جدول درجات H3899
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
