مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H3899F
اتصل بنا

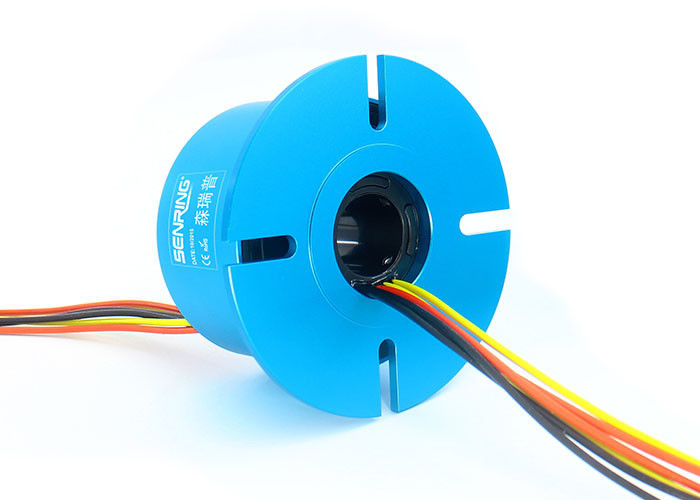

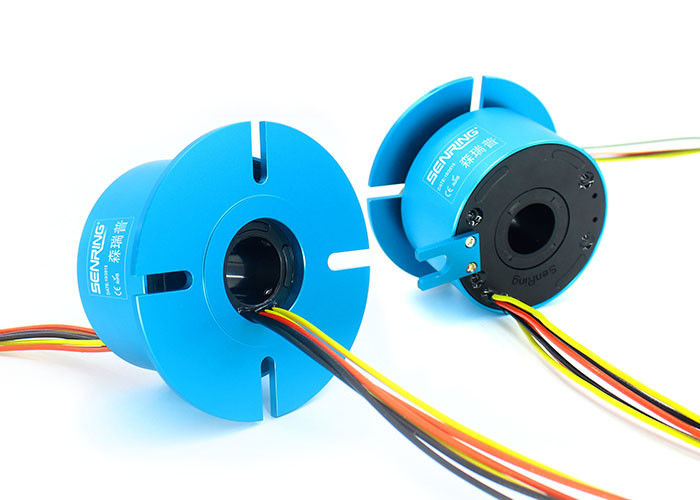

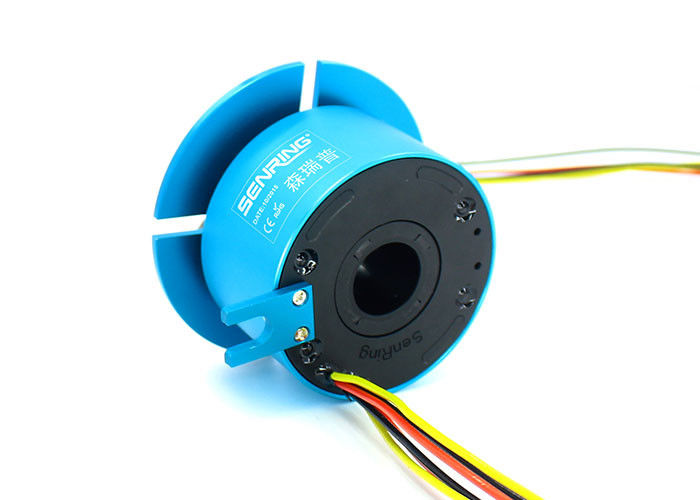

شفة دوارة متوسطة الحجم من خلال ثقب الانزلاق الدائري مقاس 38.1 مم OD 99 مم
وصف H3899F خلال حلقة الانزلاق التجويف
سلسلة H3899F عبارة عن حلقة انزلاقية موصلة للفتحة القياسية بفتحة 38.1 مم (مناسبة لأي جهاز دوار بقطر ≤38.1 مم) وقطرها الخارجي 99 مم.يمكن أن ينقل بثبات من 2 إلى 8 قنوات من 0 ~ 2A الحالي أو الإشارة ويمكن استخدامه لأي جهاز يتطلب دوران 360 درجة لتوصيل أو إرسال إشارات مختلفة.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H3899F خلال حلقة التجويف الانزلاقية
1. تكنولوجيا فرشاة تلامس متعددة النقاط المتقدمة تضمن اتصال موثوق به مع احتكاك منخفض.
2. يدعم النموذج القياسي 2 ~ 36 دائرة كهربائية @ 10A (N * 10A)) أو 2 ~ 72 دائرة إشارة @ 2A ، التيار والقنوات يمكن تخصيصها ؛
3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H3899F-02S | 0 | 2 | 32 | H3899F-1210-12S | 12 | 12 | 120 |
| H3899F-0210 | 2 | 0 | 32 | H3899F-1810-06S | 18 | 6 | 120 |
| H3899F-03S | 0 | 3 | 36 | H3899F-2410 | 24 | 0 | 120 |
| H3899F-0310 | 3 | 0 | 36 | H3899F-30S | 0 | 30 | 144 |
| H3899F-06S | 0 | 6 | 48 | H3899F-0610-24S | 6 | 24 | 144 |
| H3899F-0210-04S | 2 | 4 | 48 | H3899F-1210-18S | 12 | 18 | 144 |
| H3899F-0410-02S | 4 | 2 | 48 | H3899F-1810-12S | 18 | 12 | 144 |
| H3899F-0610 | 6 | 0 | 48 | H3899F-2410-06S | 24 | 6 | 144 |
| H3899F-12S | 0 | 12 | 72 | H3899F-3010 | 30 | 0 | 144 |
| H3899F-0210-10S | 2 | 10 | 72 | H3899F-36S | 0 | 36 | 168 |
| H3899F-0310-09S | 3 | 9 | 72 | H3899F-0610-30S | 6 | 30 | 168 |
| H3899F-0610-06S | 6 | 6 | 72 | H3899F-1210-24S | 12 | 24 | 168 |
| H3899F-0810-04S | 8 | 4 | 72 | H3899F-3610 | 36 | 0 | 168 |
| H3899F-1010-02S | 10 | 2 | 72 | H3899F-42S | 0 | 42 | 192 |
| H3899F-1210 | 12 | 0 | 72 | H3899F-0610-36S | 6 | 36 | 192 |
| H3899F-18S | 0 | 18 | 96 | H3899F-1210-30S | 12 | 30 | 192 |
| H3899F-0210-16S | 2 | 16 | 96 | H3899F-48S | 0 | 48 | 216 |
| H3899F-0410-14S | 4 | 14 | 96 | H3899F-0610-42S | 6 | 42 | 216 |
| H3899F-0610-12S | 6 | 12 | 96 | H3899F-1010-38S | 10 | 38 | 216 |
| H3899F-0810-10S | 8 | 10 | 96 | H3899F-1210-36S | 12 | 36 | 216 |
| H3899F-1010-08S | 10 | 8 | 96 | H3899F-1810-30S | 18 | 30 | 216 |
| H3899F-1210-06S | 12 | 6 | 96 | H3899F-2410-24S | 24 | 24 | 216 |
| H3899F-1410-04S | 14 | 4 | 96 | H3899F-60S | 0 | 60 | 264 |
| H3899F-1610-02S | 16 | 2 | 96 | H3899F-0610-54S | 6 | 54 | 264 |
| H3899F-24S | 0 | 24 | 120 | H3899F-1010-50S | 10 | 50 | 264 |
| H3899F-0410-20S | 4 | 20 | 120 | H3899F-1210-48S | 12 | 48 | 264 |
| H3899F-0610-08S | 6 | 18 | 120 | H3899F-72S | 0 | 72 | 312 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H3899F جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
