مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H4086
اتصل بنا

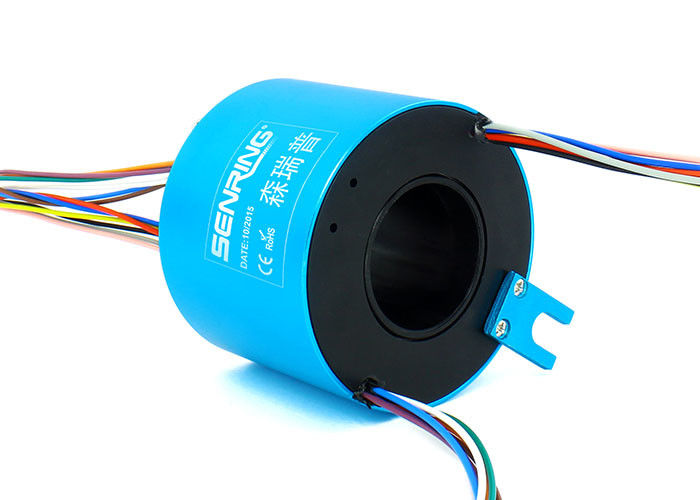

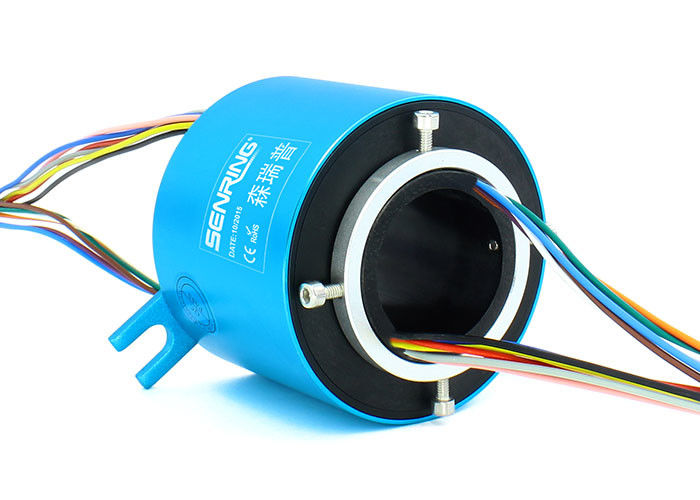

1000 دورة في الدقيقة عالية الجودة متوسطة الحجم من خلال ثقب حلقة الانزلاق التجويف مقاس 40 مم
وصف H4086 خلال حلقة الانزلاق التجويف
سلسلة H4086 عبارة عن حلقة انزلاقية موصلة للفتحة القياسية بفتحة 40 مم (مناسبة لأي جهاز دوار بقطر ≤40 مم) وقطرها الخارجي 86 مم.يمكن أن ينقل بثبات من 2 إلى 48 قناة من التيار أو الإشارة ويمكن استخدامه لأي جهاز يتطلب دوران 360 درجة لتوصيل أو إرسال إشارات مختلفة.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H4086 خلال حلقة التجويف الانزلاقية
1. تكنولوجيا فرشاة تلامس متعددة النقاط المتقدمة تضمن اتصال موثوق به مع احتكاك منخفض.
2. دعم 2 ~ 48 دائرة / إشارة (2A ، N * 2A) ، مخصصة لمزيد من الدوائر أو تيار كبير ؛
3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H4086-02S | 0 | 2 | 46 | H4086-1010-08S | 10 | 8 | 90.2 |
| H4086-0210 | 2 | 0 | 46 | H4086-1210-06S | 12 | 6 | 90.2 |
| H4086-03S | 0 | 3 | 46 | H4086-1410-04S | 14 | 4 | 90.2 |
| H4086-0310 | 3 | 0 | 46 | H4086-1610-02S | 16 | 2 | 90.2 |
| H4086-06S | 0 | 6 | 46 | H4086-24S | 0 | 24 | 112.4 |
| H4086-0210-04S | 2 | 4 | 46 | H4086-0410-20S | 4 | 20 | 112.4 |
| H4086-0410-02S | 4 | 2 | 46 | H4086-0610-18S | 6 | 18 | 112.4 |
| H4086-0610 | 6 | 0 | 46 | H4086-1210-12S | 12 | 12 | 112.4 |
| H4086-12S | 0 | 12 | 68 | H4086-1810-06S | 18 | 6 | 112.4 |
| H4086-0210-10S | 2 | 10 | 68 | H4086-2410 | 24 | 0 | 112.4 |
| H4086-0310-09S | 3 | 9 | 68 | H4086-30S | 0 | 30 | 134.6 |
| H4086-0610-06S | 6 | 6 | 68 | H4086-0210-28S | 2 | 28 | 134.6 |
| H4086-0810-04S | 8 | 4 | 68 | H4086-0410-26S | 4 | 26 | 134.6 |
| H4086-1010-02S | 10 | 2 | 68 | H4086-0610-24S | 6 | 24 | 134.6 |
| H4086-1210 | 12 | 0 | 68 | H4086-36S | 0 | 36 | 156.8 |
| H4086-18S | 0 | 18 | 90.2 | H4086-0410-32S | 4 | 32 | 156.8 |
| H4086-0210-16S | 2 | 16 | 90.2 | H4086-0610-30S | 6 | 30 | 156.8 |
| H4086-0410-14S | 4 | 14 | 90.2 | H4086-42S | 0 | 42 | 179 |
| H4086-0610-12S | 6 | 12 | 90.2 | H4086-0410-38S | 4 | 38 | 179 |
| H4086-0810-10S | 8 | 10 | 90.2 | H4086-48S | 0 | 48 | 201.2 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
جدول درجات H4086
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
