مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H25119
اتصل بنا

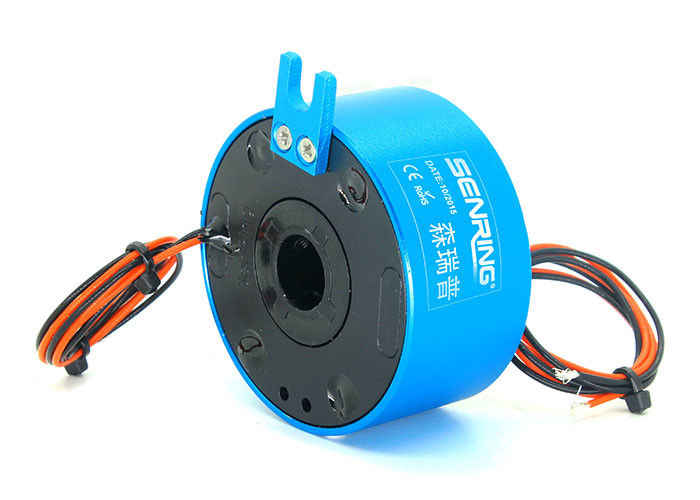

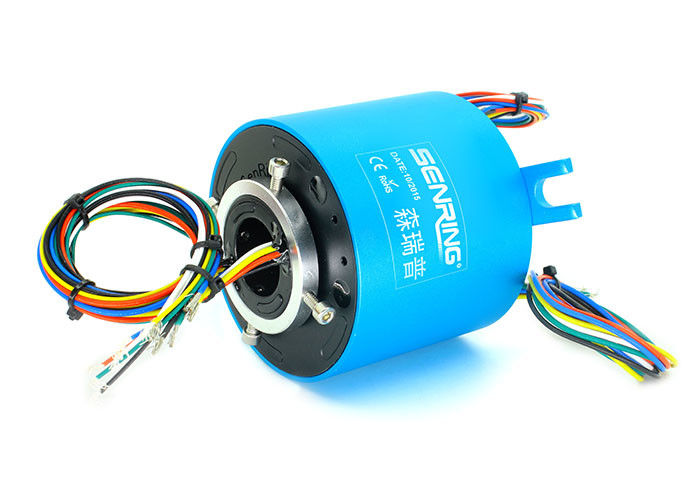

600 دورة في الدقيقة متوسط الحجم غير عادي من خلال ثقب حلقة الانزلاق التجويف مقاس 25.4 مم
وصف H25119 خلال حلقة الانزلاق التجويف
سلسلة H25119 عبارة عن حلقة انزلاقية موصلة للفتحة القياسية بفتحة 25.4 مم (مناسبة لأي جهاز دوار بقطر ≤25.4 مم) وقطرها الخارجي 119 مم.يمكن أن ينقل بثبات من 2 إلى 8 قنوات من 0 ~ 2A الحالي أو الإشارة ويمكن استخدامه لأي جهاز يتطلب دوران 360 درجة لتوصيل أو إرسال إشارات مختلفة.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H25119 خلال حلقة الانزلاق
1. تكنولوجيا الفرشاة المتلامسة متعددة النقاط المتقدمة تضمن اتصال موثوق به مع احتكاك منخفض.
2. يدعم النموذج القياسي 2 ~ 60 دائرة كهربائية @ 10A (N * 10A)) أو 2 ~ 196 دائرة إشارة @ 2A ، يمكن تخصيص التيار والقنوات ؛
3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H25119-02S | 0 | 2 | 36 | H25119-48S | 0 | 48 | 220 |
| H25119-0210 | 2 | 0 | 36 | H25119-0610-42S | 6 | 42 | 220 |
| H25119-03S | 0 | 3 | 40 | H25119-1210-36S | 12 | 36 | 220 |
| H25119-0310 | 3 | 0 | 40 | H25119-1810-30S | 18 | 30 | 220 |
| H25119-06S | 0 | 6 | 52 | H25119-P2410-24S | 24 | 24 | 220 |
| H25119-0210-04S | 2 | 4 | 52 | H25119-4810 | 48 | 0 | 220 |
| H25119-0410-02S | 4 | 2 | 52 | H25119-60S | 0 | 60 | 268 |
| H25119-0610 | 6 | 0 | 52 | H25119-0610-54S | 6 | 54 | 268 |
| H25119-12S | 0 | 12 | 76 | H25119-0910-51S | 9 | 51 | 268 |
| H25119-0210-10S | 2 | 10 | 76 | H25119-1210-48S | 12 | 48 | 268 |
| H25119-0310-09S | 3 | 9 | 76 | H25119-2410-36S | 24 | 36 | 268 |
| H25119-0610-06S | 6 | 6 | 76 | H25119-72S | 0 | 72 | 316 |
| H25119-0810-04S | 8 | 4 | 76 | H25119-1210-60S | 12 | 60 | 316 |
| H25119-1010-02S | 10 | 2 | 76 | H25119-2410-48S | 24 | 48 | 316 |
| H25119-1210 | 12 | 0 | 76 | H25119-3610-36S | 36 | 36 | 316 |
| H25119-18S | 0 | 18 | 100 | H25119-84S | 0 | 84 | 364 |
| H25119-0210-16S | 2 | 16 | 100 | H25119-1210-72S | 12 | 72 | 364 |
| H25119-0410-14S | 4 | 14 | 100 | H25119-2410-60S | 24 | 60 | 364 |
| H25119-0610-12S | 6 | 12 | 100 | H25119-2610-48S | 26 | 48 | 364 |
| H25119-0810-10S | 8 | 10 | 100 | H25119-96S | 0 | 96 | 412 |
| H25119-1010-08S | 10 | 8 | 100 | H25119-1210-84S | 12 | 84 | 412 |
| H25119-1210-06S | 12 | 6 | 100 | H25119-2410-72S | 14 | 72 | 412 |
| H25119-1410-04S | 14 | 4 | 100 | H25119-3610-60S | 36 | 60 | 412 |
| H25119-1610-02S | 16 | 2 | 100 | H25119-4210-54S | 42 | 54 | 412 |
| H25119-24S | 0 | 24 | 124 | H25119-108S | 0 | 108 | 460 |
| H25119-0410-20S | 4 | 20 | 124 | H25119-1210-96S | 12 | 96 | 460 |
| H25119-0610-18S | 6 | 18 | 124 | H25119-2410-84S | 24 | 84 | 460 |
| H25119-1210-12S | 12 | 12 | 124 | H25119-3610-72S | 36 | 72 | 460 |
| H25119-1810-06S | 18 | 6 | 124 | H25119-120S | 0 | 120 | 508 |
| H25119-2410 | 24 | 0 | 124 | H25119-1210-108S | 12 | 108 | 508 |
| H25119-30S | 0 | 30 | 148 | H25119-2410-96S | 24 | 96 | 508 |
| H25119-0610-24S | 6 | 24 | 148 | H25119-3610-84S | 36 | 84 | 508 |
| H25119-1210-18S | 12 | 18 | 148 | H25119-4810-72S | 48 | 72 | 508 |
| H25119-1810-12S | 18 | 12 | 148 | H25119-132S | 0 | 132 | 556 |
| H25119-2410-06S | 24 | 6 | 148 | H25119-1210-120S | 12 | 120 | 556 |
| H25119-3010 | 30 | 0 | 148 | H25119-2410-108S | 24 | 108 | 556 |
| H25119-36S | 0 | 36 | 172 | H25119-3610-96S | 36 | 96 | 556 |
| H25119-0610-30S | 6 | 30 | 172 | H25119-4810-84S | 48 | 84 | 556 |
| H25119-1210-24S | 12 | 24 | 172 | H25119-144S | 0 | 144 | 604 |
| H25119-3610 | 36 | 0 | 172 | H25119-1210-132S | 12 | 132 | 604 |
| H25119-42S | 0 | 42 | 196 | H25119-2410-120S | 24 | 120 | 604 |
| H25119-0610-36S | 6 | 36 | 196 | H25119-3610-108S | 36 | 108 | 604 |
| H25119-1210-30S | 12 | 30 | 196 | H25119-4810-96S | 48 | 96 | 604 |
| H25119-4210 | 42 | 0 | 196 | H25119-6010-84S | 60 | 84 | 604 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H25119 جدول الدرجات
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
لماذا يجب أن أختار المعدن الثمين بدلاً من الزئبق للتلامس؟
السبب الرئيسي هو السلامة.الزئبق ، بالطبع ، مادة سامة ، لذلك إذا كان تطبيقك يتضمن تصنيع الأغذية أو معالجتها ، أو المعدات الصيدلانية ، أو أي استخدام آخر حيث يمكن أن يشكل التلوث تهديدًا خطيرًا ، فيجب أن يكون اختيارك هو ملامسات المعادن الثمينة.كما نعلم جميعًا ، فإن تسرب الزئبق والتلوث الناتج يمكن أن يحدث.
