مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H50119
اتصل بنا
من خلال ثقب الانزلاق الدائري الحجم المناسب للعمود ≤50mm يمكن أن ينقل بثبات 2 ~ 36 دائرة

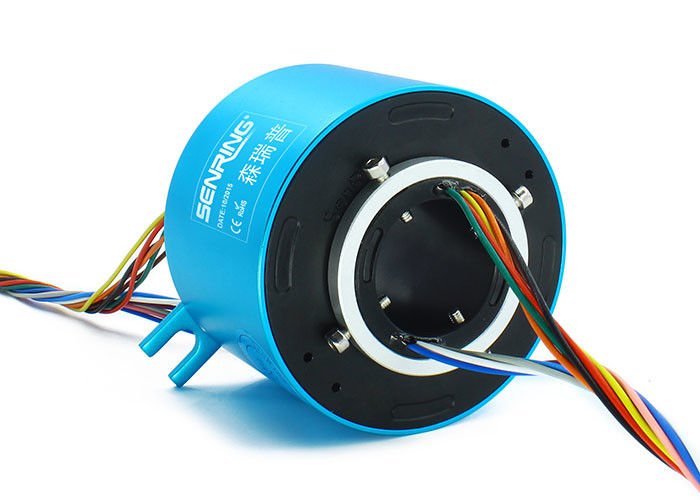

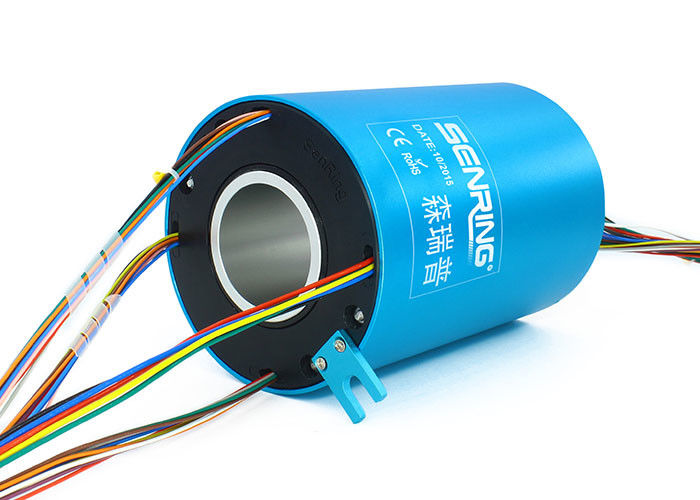

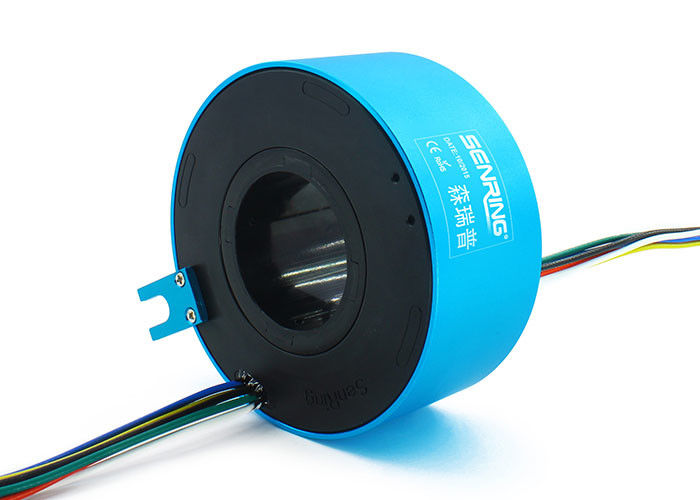

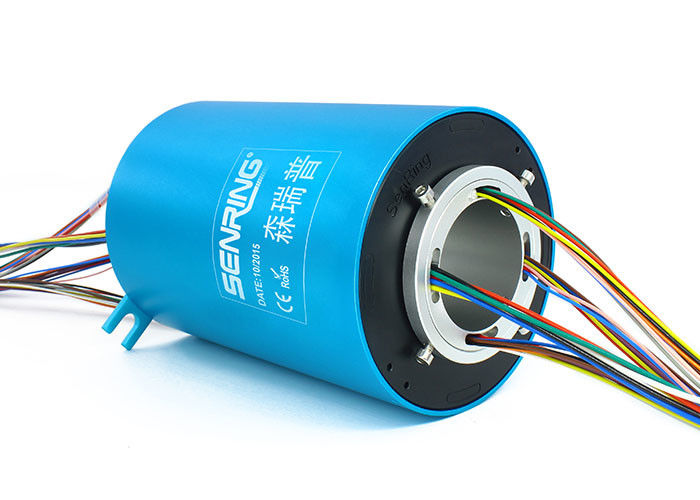

وصف H50119 خلال حلقة التجويف الانزلاقية
سلسلة H50119F عبارة عن حلقة انزلاقية موصلة للفتحة القياسية بفتحة 50 مم (مناسبة لأي جهاز دوار بقطر ≤50 مم) وقطر خارجي يبلغ 119 مم.يمكن أن ينقل بثبات من 2 إلى 48 قناة من التيار أو الإشارة ويمكن استخدامه لأي جهاز يتطلب دوران 360 درجة لتوصيل أو إرسال إشارات مختلفة.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H50119 خلال حلقة الانزلاق
1. اعتماد متطور متعدد النقاط فرشاة الكتلة المعدنية الثمينة ، فإنه يضمن اتصال موثوق به مع احتكاك منخفض للغاية.
2. يمكن أن تنقل بثبات 1-48 قناة من التيار / الإشارة ، بمواصفات قياسية متعددة وخيارات قابلة للتخصيص.
3. يمكنها خلط نقل الفيديو ، البيانات والإشارات الأخرى.
4. يدعم الإرسال المختلط للإشارات والطاقة.
5. تصميم هيكل متكامل ، سهل التركيب.
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
جدول درجات H50119
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
