مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H50119f
اتصل بنا

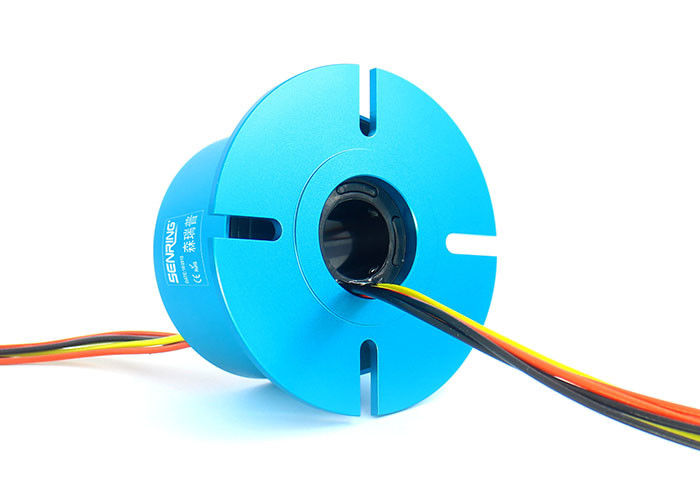

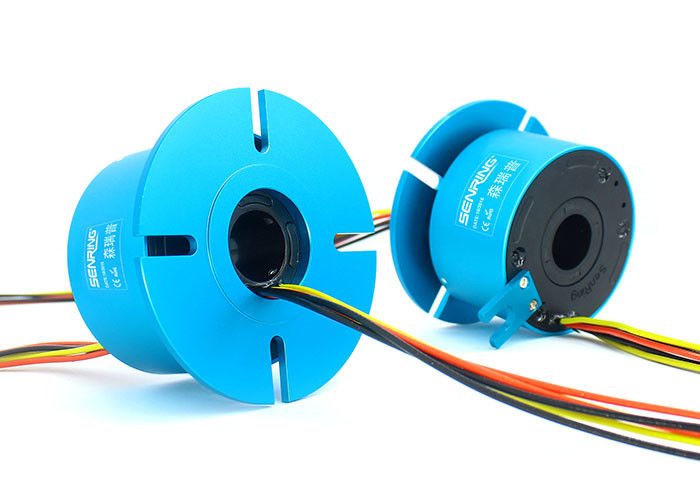

تركيب شفة الدوار من خلال فتحة ثقب الانزلاق الدائري مقاس 50 مم OD 119 مم
وصف H50119f خلال حلقة الانزلاق للتجويف
سلسلة H50119F قياسية من خلال حلقة انزلاق الثقب ، وتركيب شفة الدوار ، وحجم الثقب 50 مم (مناسب للعمود ≤50 مم) ، OD 119 مم.يمكن أن تنقل بثبات 2 ~ 36 دائرة كهربائية @ 10A أو 2 ~ 108 دائرة إشارة @ 2A وتطبيقها على أي أجهزة حيث يتطلب الإرسال
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H60119 خلال حلقة الانزلاق التجويف
1. تكنولوجيا فرشاة تلامس متعددة النقاط المتقدمة تضمن اتصال موثوق به مع احتكاك منخفض.
2. يمكن تخصيص دعم 1-108circuits الطاقة / الإشارة ، التيار ، والقنوات ؛
3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H50119F-02S | 0 | 2 | 36 | H50119F-36S | 0 | 36 | 172 |
| H50119F-0210 | 2 | 0 | 36 | H50119F-0610-30S | 6 | 30 | 172 |
| H50119F-03S | 0 | 3 | 40 | H50119F-1210-24S | 12 | 24 | 172 |
| H50119F-0310 | 3 | 0 | 40 | H50119F-3610 | 36 | 0 | 172 |
| H50119F-06S | 0 | 6 | 52 | H50119F-42S | 0 | 42 | 196 |
| H50119F-0210-04S | 2 | 4 | 52 | H50119F-0610-36S | 6 | 36 | 196 |
| H50119F-0410-02s | 4 | 2 | 52 | H50119F-1210-30 ثانية | 12 | 30 | 196 |
| H50119F-0610 | 6 | 0 | 52 | H50119F-4210 | 42 | 0 | 196 |
| H50119F-12S | 0 | 12 | 76 | H50119F-48S | 0 | 48 | 220 |
| H50119F-0210-12S | 2 | 12 | 76 | H50119F-0610-42S | 6 | 42 | 220 |
| H50119F-0310-09S | 3 | 9 | 76 | H50119F-1210-36S | 12 | 36 | 220 |
| H50119F-0610-06S | 6 | 6 | 76 | H50119F-1810-30S | 18 | 30 | 220 |
| H50119F-0810-04S | 8 | 4 | 76 | H50119F-P2410-24S | 24 | 24 | 220 |
| H50119F-1010-02S | 10 | 2 | 76 | H50119F-4810 | 48 | 0 | 220 |
| H50119F-1210 | 12 | 0 | 76 | H50119F-60S | 0 | 60 | 268 |
| H50119F-18S | 0 | 18 | 100 | H50119F-0610-54S | 6 | 54 | 268 |
| H50119F-0210-16S | 2 | 16 | 100 | H50119F-0910-51S | 9 | 51 | 268 |
| H50119F-0410-14S | 4 | 14 | 100 | H50119F-1210-48S | 12 | 48 | 268 |
| H50119F-0610-12S | 6 | 12 | 100 | H50119F-2430-16S | 24 | 16 | 268 |
| H50119F-0810-10S | 8 | 10 | 100 | H50119F-72S | 0 | 72 | 316 |
| H50119F-1010-08S | 10 | 8 | 100 | H50119F-1210-60S | 12 | 60 | 316 |
| H50119F-1210-06S | 12 | 6 | 100 | H50119F-2410-48S | 24 | 48 | 316 |
| H50119F-1410-04S | 14 | 4 | 100 | H50119F-3610-36S | 36 | 36 | 316 |
| H50119F-1610-02S | 16 | 2 | 100 | H50119F-84S / TD> | 0 | 84 | 364 |
| H50119F-24S | 0 | 24 | 124 | H50119F-1210-72S | 12 | 72 | 364 |
| H50119F-0410-20S | 4 | 20 | 124 | H50119F-2410-60S | 24 | 60 | 364 |
| H50119F-0610-18S | 6 | 18 | 124 | H50119F-3610-48S | 36 | 48 | 364 |
| H50119F-1210-12S | 12 | 12 | 124 | H50119F-96S | 0 | 96 | 412 |
| H50119F-1810-06S | 18 | 6 | 124 | H50119F-1210-84S | 12 | 84 | 412 |
| H50119F-2410 | 24 | 0 | 124 | H50119F-2410-72S | 24 | 72 | 412 |
| H50119F-30S | 0 | 30 | 148 | H50119F-3610-60S | 36 | 60 | 412 |
| H50119F-0610-24S | 6 | 24 | 148 | H50119F-4210-54S | 42 | 54 | 412 |
| H50119F-1210-18S | 12 | 18 | 148 | H50119F-108S | 0 | 108 | 460 |
| H50119F-1810-12S | 18 | 12 | 148 | H50119F-1210-96S | 12 | 96 | 460 |
| H50119F-2410-06S | 24 | 6 | 148 | H50119F-2410-84S | 24 | 84 | 460 |
| H50119F-3010 | 30 | 0 | 148 | H50119F-3610-72S | 36 | 72 | 460 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H50119f جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
