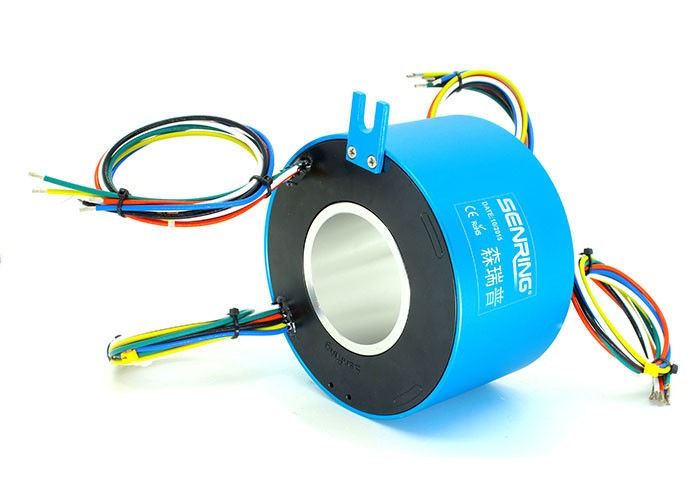

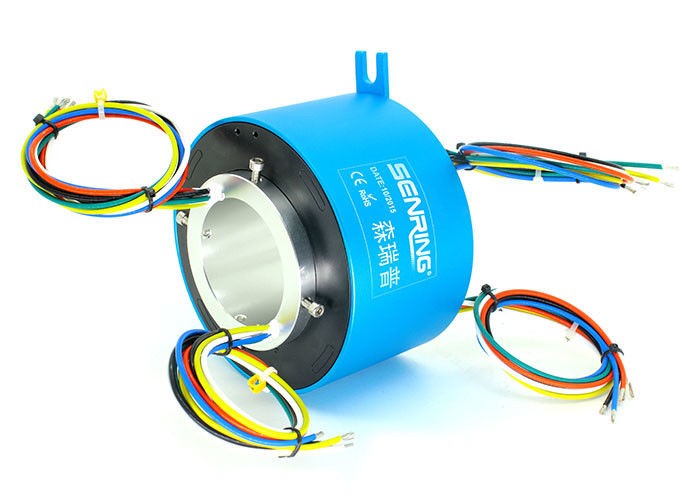

مخصص 2 سلك موصل زلة حلقة التعريفي المحرك

مخصص 2 سلك موصل زلة حلقة التعريفي المحرك

2 حلقة انزلاقية موصلة للسلك

حلقة انزلاقية موصلة مخصصة

حلقة انزلاق سلك 2 التعريفي

مكان المنشأ:

الصين

اسم العلامة التجارية:

senring

إصدار الشهادات:

CE, ISO9001

رقم الموديل:

H60119

اتصل بنا

اطلب اقتباس
تفاصيل المنتج
الحالية والقنوات:
يمكن تخصيص
اسم المنتج:
من خلال حلقة الانزلاق ثقب
التطوير التنظيمي:
119 ملم
حجم الحفرة:
60 ملم
درجة حرارة العمل.:
-30 80 ℃
رطوبة العمل:
0 ~ 85٪ ر
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
قابل للتفاوض
شروط الدفع
T / T ، L / C.
وصف المنتج

من خلال دعم حلقة الانزلاق ذات الفتحة التي تنقل الطاقة مع الإشارات



وصف H60119 خلال حلقة الانزلاق التجويف

سلسلة H60119 عبارة عن حلقة انزلاقية موصلة ذات فتحة مجوفة قياسية بفتحة 60 مم وقطر خارجي يبلغ 119 مم.يمكن أن ينقل بثبات من 2 إلى 48 قناة من التيار أو الإشارة وهو مناسب لأي عمود دوار ≤60 مم يتطلب دوران 360 درجة لتوصيل أو إرسال إشارات مختلفة.


ما هي الميزة الرئيسية لحلقات الانزلاق؟
بمساعدة المقاومة ، يمكن تغيير سرعته للمحرك الحثي المزود بحلقات الانزلاق.

المواصفات الفنية لـ H60119 من خلال حلقة الانزلاق التجويفي
المعلمات الميكانيكية
الحياة العملية الرجوع إلى جدول الصف حلقة الانزلاق
السرعة الدورانية الرجوع إلى جدول الصف حلقة الانزلاق
درجة حرارة العمل. -30 درجة مئوية ~ 80 درجة مئوية
رطوبة العمل 0 ~ 85٪ ر
مواد الاتصال الرجوع إلى جدول الصف حلقة الانزلاق
مواد الإسكان سبيكة AL
عزم الدوران 0.05N.m + 0.02Nm / 6 سلك
الصف IP IP51
المعلمات الكهربائية
المواصفات قوة الإشارة
مجال الجهد الكهربائي 0 ~ 690VAC / VDC 0 ~ 440VAC / VDC
مقاومة التمرد ≥ 1000MΩ / 500VDC ≥ 1000MΩ / 500VDC
مواصفات سلك الرصاص. AWG17 # تفلون مطلي بالفضة AWG22 # تفلون مطلي بالفضة
طول سلك الرصاص الطول القياسي 300 مم (يمكن تخصيصها)
قوة عازلة 800VAC @ 50 هرتز ، 60 ثانية
ضوضاء كهربائية <0.01 درجة


ميزات H60119 خلال حلقة الانزلاق التجويف

1. تكنولوجيا فرشاة تلامس متعددة النقاط المتقدمة تضمن اتصال موثوق به مع احتكاك منخفض.

2. دعم 2 ~ 12 دائرة الطاقة / إشارة ، التيار والقنوات يمكن تخصيصها ؛؛

3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة

4. دعم إرسال الطاقة بالإشارات.

5. تصميم هيكل متكامل ، سهل التركيب.



الجزء لا.وصف
مخصص 2 سلك موصل زلة حلقة التعريفي المحرك 0

رسم
مخصص 2 سلك موصل زلة حلقة التعريفي المحرك 1

قائمة النموذج القياسي
نموذج الدوائر الطول L (مم) نموذج الدوائر الطول L (مم)
10 أ إشارة أو 0-5A 10 أ إشارة أو 0-5A
H60119-02S 0 2 53 H60119-36S 0 36 172
H60119-0210 2 0 53 H60119-0610-30S 6 30 172
H60119-03S 0 3 53 H60119-1210-24S 12 24 172
H60119-0310 3 0 53 H60119-3610 36 0 172
H60119-06S 0 6 53 H60119-42S 0 42 196
H60119-0210-04S 2 4 53 H60119-0610-36S 6 36 196
H60119-0410-02S 4 2 53 H60119-1210-32S 12 32 196
H60119-0610 6 0 53 H60119-4210 42 0 196
H60119-12S 0 12 75 H60119-48S 0 48 220
H60119-0210-10S 2 10 75 H60119-0610-42S 6 42 220
H60119-0310-09S 3 9 75 H60119-1210-36S 12 36 220
H60119-0610-06S 6 6 75 H60119-1810-30S 18 30 220
H60119-0810-04S 8 4 75 H60119-P2410-24S 24 24 220
H60119-1010-02S 10 2 75 H60119-4810 48 0 220
H60119-1210 12 0 75 H60119-60S 0 60 268
H60119-18S 0 18 100 H60119-0610-54S 6 54 268
H60119-0210-16S 2 16 100 H60119-0910-51S 9 51 268
H60119-0410-14S 4 14 100 H60119-1210-48S 12 48 268
H60119-0610-12S 6 12 100 H60119-2410-36S 24 36 268
H60119-0810-10S 8 10 100 H60119-72S 0 72 316
H60119-1010-08S 10 8 100 H60119-1210-60S 12 60 316
H60119-1210-06S 12 6 100 H60119-2410-48S 24 48 316
H60119-2410-48S 24 48 100 H60119-3610-36S 36 36 316
H60119-1610-02S 16 2 100 H60119-84S 0 84 364
H60119-24S 0 24 124 H60119-1210-72S 12 72 364
H60119-0410-20S 4 20 124 H60119-2410-60S 24 60 364
H60119-0610-18S 6 18 124 H60119-3610-48S 36 48 364
H60119-1210-12S 12 12 124 H60119-96S 0 96 412
H60119-1810-06S 18 6 124 H60119-1210-84S 12 84 412
H60119-2410 24 0 124 H60119-2410-72S 24 72 412
H60119-30S 0 30 148 H60119-3610-60S 36 60 412
H60119-0610-24S 6 24 148 H60119-4210-54S 42 54 412
H60119-1210-18S 12 18 148 H60119-108S 0 108 460
H60119-1810-12S 18 12 148 H60119-1210-96S 12 96 460
H60119-2410-06S 24 6 148 H60119-2410-84S 24 84 460
H60119-3010 30 0 148 H60119-3610-72S 36 72 460

* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.



H60119 جدول الصف

كود الصف سرعة الدوران القصوى الحياة العملية مواد الاتصال
C (قياسي) 250 دورة في الدقيقة 20 مليون ثورة المعادن الثمينة
D (صناعي) 600 دورة في الدقيقة 80 مليون ثورة المعادن الثمينة
H (جودة عالية) 1000 دورة في الدقيقة 150 مليون ثورة سبيكة ذهب
