مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H60130
اتصل بنا
من خلال دعم حلقة الانزلاق التجويفي ، يمكن تخصيص 2 ~ 12 دائرة كهربائية / إشارة وقنوات
وصف H60130 خلال حلقة التجويف الانزلاقية

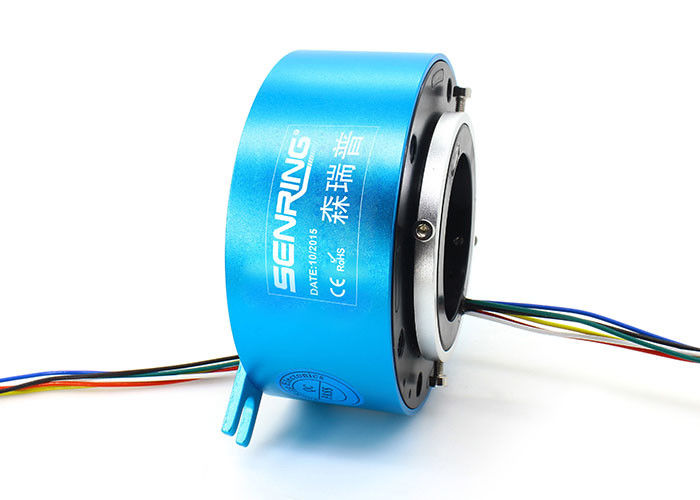

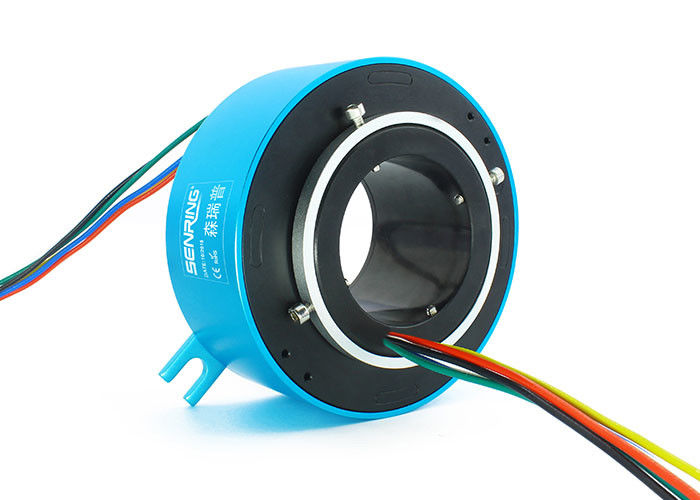

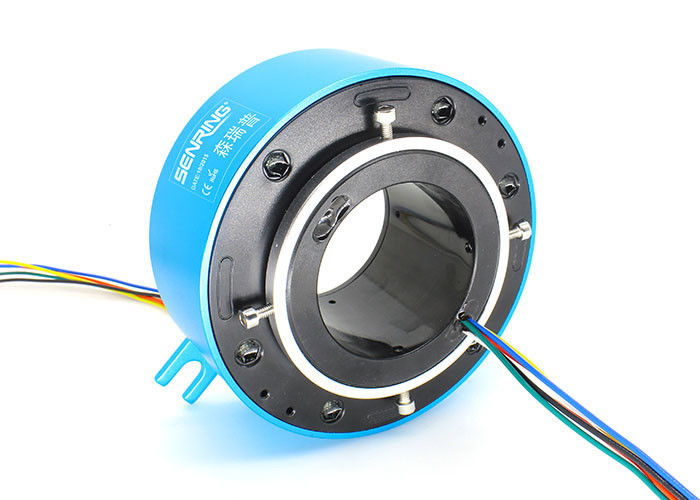

حلقة الانزلاق الموصلة من سلسلة Senring H60130 ذات الفتحة البترولية عبارة عن حلقة انزلاقية موصلة بدقة بفتحة مركزية 60 مم (مناسبة لأي جهاز دوار بعمود دوار ≤60 مم) وقطرها الخارجي 130 مم.يمكن للحلقة الانزلاقية من سلسلة H60130 أن تنقل بثبات تيار 10A (عامل المضاعفة * 10A) أو إشارة 2A ، ويمكن استخدامها للأجهزة المختلفة التي تتطلب دوران 360 درجة لإجراء أو نقل إشارات التحكم المختلفة
طلب:

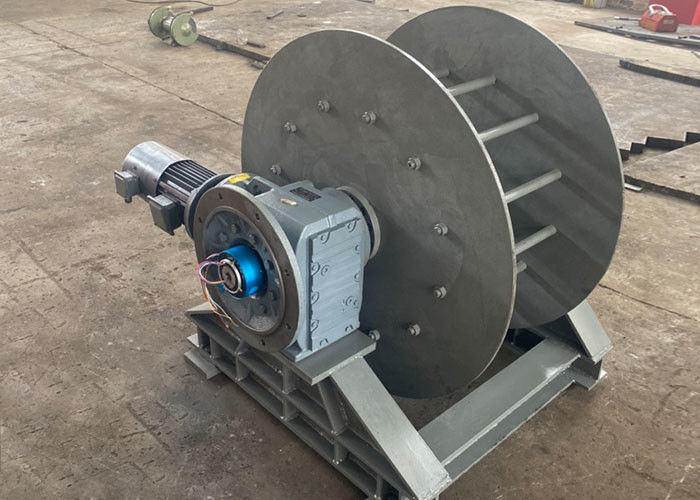

مثل معدات إنتاج الزجاج ، والواقع الافتراضي (سيارات الأفلام) ، ومعدات التجفيف (مثل المجففات ، ومعدات التجفيف والتعقيم ، ومجففات الحبوب ، وما إلى ذلك) ، ومعدات الفيلم المصبوب ، ومعدات معايرة متر AC / DC ثلاثية الأطوار ، ومعدات الأفلام (مثل كمعدات أفلام 4D ، معدات أفلام 5D ، معدات أفلام 7D ، إلخ.) ، مرافق تسلية (مثل آلات تسلية سلسلة ركوب الأطفال ، دوارات) ، إلخ. تتميز بتصميم هيكل متكامل لسهولة التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H60130 خلال حلقة الانزلاق التجويف
1. تكنولوجيا الفرشاة المتلامسة متعددة النقاط المتقدمة تضمن اتصال موثوق به مع احتكاك منخفض.
2. دعم 2 ~ 12 دائرة الطاقة / إشارة ، التيار والقنوات يمكن تخصيصها ؛؛
3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H60130-02S | 0 | 2 | 36 | H60130-36S | 0 | 36 | 172 |
| H60130-0210 | 2 | 0 | 36 | H60130-0610-30S | 6 | 30 | 172 |
| H60130-03S | 0 | 3 | 40 | H60130--1210-24S | 12 | 24 | 172 |
| H60130-0310 | 3 | 0 | 40 | H60130-3610 | 36 | 0 | 172 |
| H60130-06S | 0 | 6 | 52 | H60130-42S | 0 | 42 | 196 |
| H60130-0210-04S | 2 | 4 | 52 | H60130-0610-36S | 6 | 36 | 196 |
| H60130-0410-02S | 4 | 2 | 52 | H60130-1210-30S | 12 | 30 | 196 |
| H60130-0610 | 6 | 0 | 52 | H60130-4210 | 42 | 0 | 196 |
| H60130-12S | 0 | 12 | 76 | H60130-48S | 0 | 48 | 220 |
| H60130-0210-10S | 2 | 10 | 76 | H60130-0610-42S | 6 | 42 | 220 |
| H60130-0310-09S | 3 | 9 | 76 | H60130-1210-36S | 12 | 36 | 220 |
| H60130-0610-06S | 6 | 6 | 76 | H60130-1810-30S | 18 | 30 | 220 |
| H60130-0810-04S | 8 | 4 | 76 | H60130-P2410-24S | 24 | 24 | 220 |
| H60130-1010-02S | 10 | 2 | 76 | H60130-4810 | 48 | 0 | 220 |
| H60130-1210 | 12 | 0 | 76 | H60130-60S | 0 | 60 | 268 |
| H60130-18S | 0 | 180 | 100 | H60130-0610-54S | 6 | 54 | 268 |
| H60130-0210-16S | 2 | 16 | 100 | H60130-0910-51S | 9 | 51 | 268 |
| H60130-0410-14S | 4 | 14 | 100 | H60130-1210-48S | 12 | 48 | 268 |
| H60130-0610-12S | 6 | 12 | 100 | H60130-2410-36S | 24 | 36 | 268 |
| H60130-0810-10S | 8 | 10 | 100 | H60130-72S | 0 | 72 | 316 |
| H60130-1010-08S | 10 | 8 | 100 | H60130-1210-60S | 12 | 60 | 316 |
| H60130-1210-06S | 12 | 6 | 100 | H60130-2410-48S | 24 | 48 | 316 |
| H60130-1410-04S | 14 | 4 | 100 | H60130-3610-36S | 36 | 36 | 316 |
| H60130-1610-02S | 16 | 2 | 100 | H60130-84S | 0 | 84 | 364 |
| H60130-24S | 0 | 24 | 124 | H60130-1210-72S | 12 | 72 | 364 |
| H60130-0410-20S | 4 | 20 | 124 | H60130-2410-60S | 24 | 60 | 364 |
| H60130-0610-18S | 6 | 18 | 124 | H60130-3610-48S | 36 | 48 | 364 |
| H60130-1210-12S | 12 | 12 | 124 | H60130-96S | 0 | 96 | 412 |
| H60130-1810-06S | 18 | 6 | 124 | H60130-1210-84S | 12 | 84 | 412 |
| H60130-2410 | 24 | 0 | 124 | H60130-2410-72S | 24 | 72 | 412 |
| H60130-30S | 0 | 30 | 148 | H60130-3610-60S | 36 | 60 | 412 |
| H60130-0610-24S | 6 | 24 | 148 | H60130-4210-54S | 42 | 54 | 412 |
| H60130-1210-18S | 12 | 18 | 148 | H60130-108S | 0 | 108 | 460 |
| H60130-1810-12S | 18 | 12 | 148 | H60130-1210-96S | 12 | 96 | 460 |
| H60130-2410-06S | 24 | 6 | 148 | H60130-2410-84S | 24 | 84 | 460 |
| H60130-3010 | 30 | 0 | 148 | H60130-3610-72S | 36 | 72 | 460 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H60130 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
