مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H70140
اتصل بنا

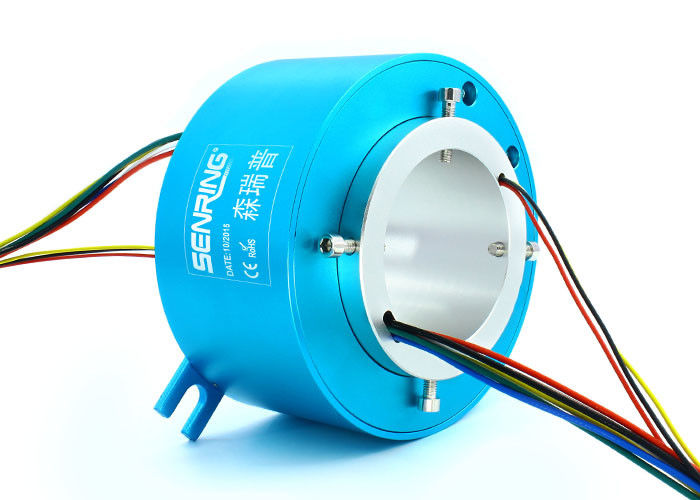

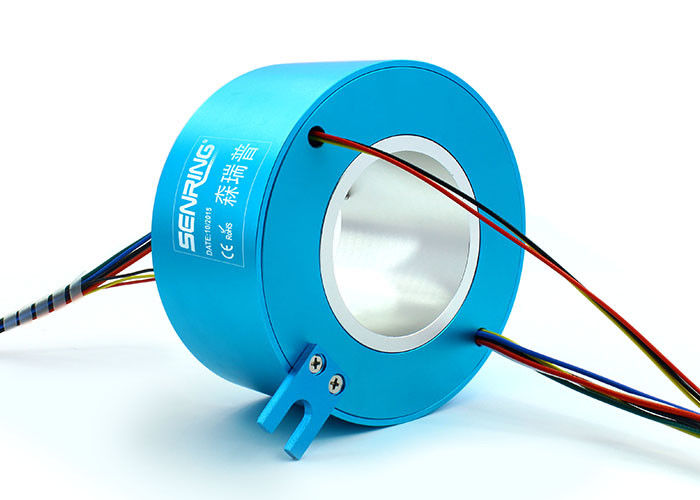

من خلال ثقب الانزلاق الدائري بحجم 70 مم OD 140 مم يمكن أن ينقل بثبات 2 ~ 36 دائرة
وصف H70140 خلال حلقة التجويف الانزلاقية
سلسلة H70140 عبارة عن حلقة انزلاقية موصلة للفتحة القياسية بفتحة 70 مم (مناسبة لأي جهاز دوار بقطر ≤70 مم) وقطرها الخارجي 140 مم.يمكن أن ينقل بثبات من 2 إلى 48 قناة من التيار أو الإشارة ويمكن استخدامه لأي جهاز يتطلب دوران 360 درجة لتوصيل أو إرسال إشارات مختلفة.
| معلمات ميكانيكي | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H120215 خلال حلقة الانزلاق
1. اعتماد اتصال متعدد النقاط متقدم بفرشاة عنقودية معدنية ثمينة ، يضمن اتصال موثوق به مع احتكاك منخفض للغاية.
2. يمكن أن تنقل بثبات 1-48 قناة من التيار / الإشارة ، بمواصفات قياسية متعددة وخيارات قابلة للتخصيص.
3. يمكنها مزج نقل الفيديو ، البيانات والإشارات الأخرى.
4. يدعم الإرسال المختلط للإشارات والطاقة.
5. تصميم هيكل متكامل ، سهل التركيب.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140--0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 | 3 | 0 | 46 | H70140-3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210 | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10S | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810 | 48 | 0 | 226 |
| H70140-1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140-3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H70140 جدول درجات
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
