مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H70185
اتصل بنا

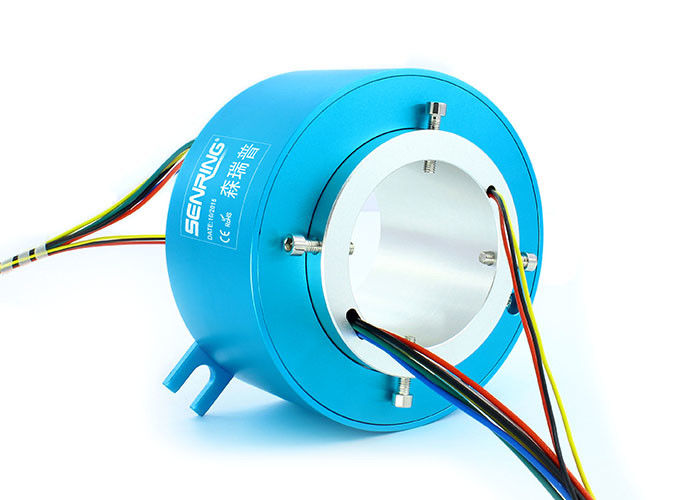

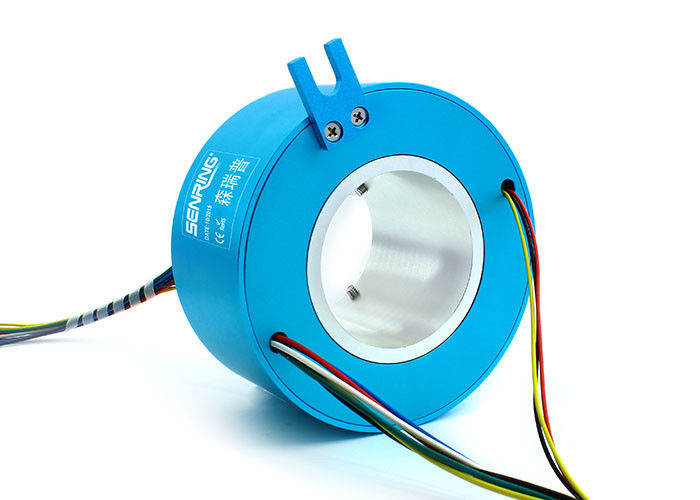

حجم الثقب 70 مم OD 158 مم من خلال التجويف الانزلاقي الدائري الحالي والقنوات يمكن تخصيصها
وصف H70185 خلال حلقة الانزلاق التجويف
سلسلة H70158 عبارة عن حلقة انزلاقية موصلة قياسية من خلال ثقب يبلغ قطرها 70 مم (مناسبة لأي جهاز دوار بقطر ≤70 مم) وقطرها الخارجي 158 مم.يمكن أن ينقل بثبات من 2 إلى 108 قنوات من التيار أو الإشارة ويمكن استخدامه لأي جهاز يتطلب دوران 360 درجة لتوصيل أو إرسال إشارات مختلفة.
ميزات H70185 خلال حلقة الانزلاق التجويف
1. فرشاة عنقودية معدنية ثمينة متقدمة متعددة النقاط مستخدمة لضمان اتصال موثوق به مع احتكاك منخفض للغاية.
2. يمكن أن تنقل بثبات 1 ~ 108 قناة من التيار / الإشارة ، مع مواصفات قياسية متعددة للاختيار من بينها وخيارات قابلة للتخصيص.
3. يمكنها خلط نقل الفيديو ، البيانات والإشارات الأخرى.
4. إنها تدعم النقل المختلط للإشارة والطاقة.تصميم هيكل متكامل ، سهل التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H70158-02S | 0 | 2 | 42 | H70158-36S | 0 | 36 | 178 |
| H70158-0210 | 2 | 0 | 42 | H70158-0610-30S | 6 | 30 | 178 |
| H70158-03S | 0 | 3 | 46 | H70158-1210-24S | 12 | 24 | 178 |
| H70158-0310 | 3 | 0 | 46 | H70158-3610 | 36 | 0 | 178 |
| H70158-06S | 0 | 6 | 58 | H70158-42S | 0 | 42 | 202 |
| H70158-0210-04S | 2 | 4 | 58 | H70158-0610-36S | 6 | 36 | 202 |
| H70158-0410-02S | 4 | 2 | 58 | H70158-1210-30S | 12 | 30 | 202 |
| H70158-0610 | 6 | 0 | 58 | H70158-4210 | 42 | 0 | 202 |
| H70158-12S | 0 | 12 | 82 | H70158-48S | 0 | 48 | 226 |
| H70158-0210-10S | 2 | 10 | 82 | H70158-0610-42S | 6 | 42 | 226 |
| H70158-0310-09S | 3 | 9 | 82 | H70158-1210-36S | 12 | 36 | 226 |
| H70158-0610-06S | 6 | 6 | 82 | H70158-1810-30S | 18 | 30 | 226 |
| H70158-0810-04S | 8 | 4 | 82 | H70158-P2410-24S | 24 | 24 | 226 |
| H70158-1010-02S | 10 | 2 | 82 | H70158-4810 | 48 | 0 | 226 |
| H70158-1210 | 12 | 0 | 82 | H70158-60S | 0 | 60 | 274 |
| H70158-18S | 0 | 18 | 106 | H70158-0610-54S | 6 | 54 | 274 |
| H70158-0210-16S | 2 | 16 | 106 | H70158-0910-51S | 9 | 51 | 274 |
| H70158-0410-14S | 4 | 14 | 106 | H70158-1210-48S | 12 | 48 | 274 |
| H70158-0610-12S | 6 | 12 | 106 | H70158-2410-36S | 24 | 36 | 274 |
| H70158-0810-10S | 8 | 10 | 106 | H70158-72S | 0 | 72 | 322 |
| H70158-1010-08S | 10 | 8 | 106 | H70158-1210-60S | 12 | 60 | 322 |
| H70158-1210-06S | 12 | 6 | 106 | H70158-2410-48S | 24 | 48 | 322 |
| H70158-1410-04S | 14 | 4 | 106 | H70158-3610-36S | 36 | 36 | 322 |
| H70158-1610-02S | 16 | 2 | 106 | H70158-84S | 0 | 84 | 370 |
| H70158-24S | 0 | 24 | 130 | H70158-1210-72S | 12 | 72 | 370 |
| H70158-0410-20S | 4 | 20 | 130 | H70158-2410-60S | 24 | 60 | 370 |
| H70158-0610-18S | 6 | 18 | 130 | H70158-3610-48S | 36 | 48 | 370 |
| H70158-1210-12S | 12 | 12 | 130 | H70158-96S | 0 | 96 | 418 |
| H70158-1810-06S | 18 | 6 | 130 | H70158-1210-84S | 12 | 84 | 418 |
| H70158-2410 | 24 | 0 | 130 | H70158-2410-72S | 24 | 72 | 418 |
| H70158-30S | 0 | 30 | 154 | H70158-3610-60S | 36 | 60 | 418 |
| H70158-0610-24S | 6 | 24 | 154 | H70158-4210-54S | 42 | 54 | 418 |
| H70158-1210-18S | 12 | 18 | 154 | H70158-108S | 0 | 108 | 466 |
| H70158-1810-12S | 18 | 12 | 154 | H70158-1210-96S | 12 | 96 | 466 |
| H70158-2410-06S | 24 | 6 | 154 | H70158-2410-84S | 24 | 84 | 466 |
| H70158-3010 | 30 | 0 | 154 | H70158-3610-72S | 36 | 72 | 466 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H70185 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
