مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H80185
اتصل بنا

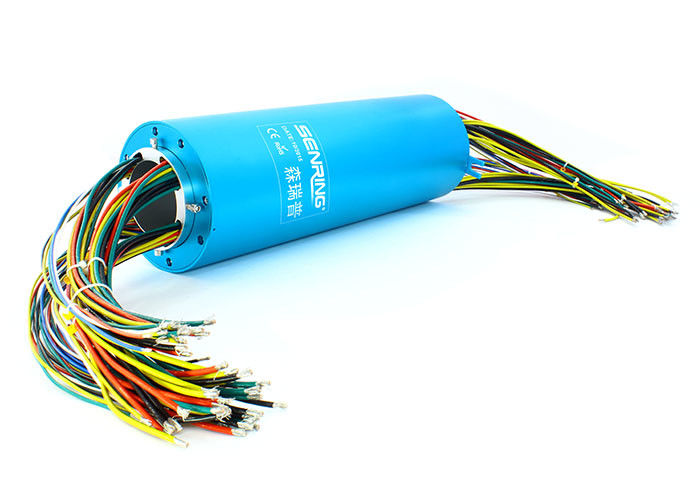

حجم متوسط 80 مم من خلال حلقة الانزلاق ذات الفتحة OD 158 مم يمكن استخدام مواد الإسكان المصنوعة من سبائك الألومنيوم البلاستيكية أو الفولاذ المقاوم للصدأ
وصف H80185 خلال حلقة الانزلاق التجويف
سلسلة SenRing سلسلة H90185 عبارة عن حلقة انزلاقية موصلة قياسية من خلال الفتحة بقطر 90 مم (مناسبة لأي جهاز دوار بقطر ≤90 مم) وقطرها الخارجي 185 مم.إنها مناسبة لتوفير دوران 360 درجة للتوصيل أو نقل الإشارة للأجهزة الدوارة بعمود دوار ≤90 مم ، مثل معدات المحاكاة التعليمية ، وأدوات الاختبار الهندسية ، ومعدات تشطيب الأسطح المعدنية ، والروبوتات ، وخطوط إنتاج الورق ، وآلات الطباعة ، والنقل المستمر الآلات ، وأجهزة الاستشعار ، ومعدات إنتاج واختبار الكابلات ، وغيرها من المجالات المختلفة.
ميزات H80185 خلال حلقة الانزلاق
1. فرشاة عنقودية معدنية ثمينة متقدمة متعددة النقاط مستخدمة لضمان اتصال موثوق به مع احتكاك منخفض للغاية.
2. يمكن أن تنقل بثبات 1 ~ 108 قناة من التيار / الإشارة.تتوفر العديد من المواصفات القياسية والخيارات القابلة للتخصيص ؛
3. إنها تدعم النقل المختلط للإشارة والطاقة ، ويمكنها مزج نقل الفيديو ، البيانات والإشارات الأخرى.
4.تصميم هيكل متكامل ، سهل التركيب.
طلب:
تشمل المعدات الطبية ومعدات النسيج وآلات هندسة التعدين وأجهزة الاستشعار وغيرها من المجالات المختلفة.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
*ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. على المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H80185 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
هل تقدمون حلقات منزلقة مخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
