مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H90185
اتصل بنا

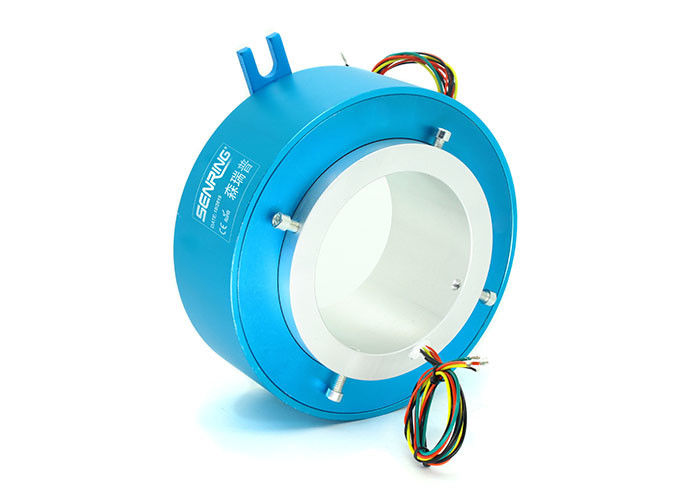

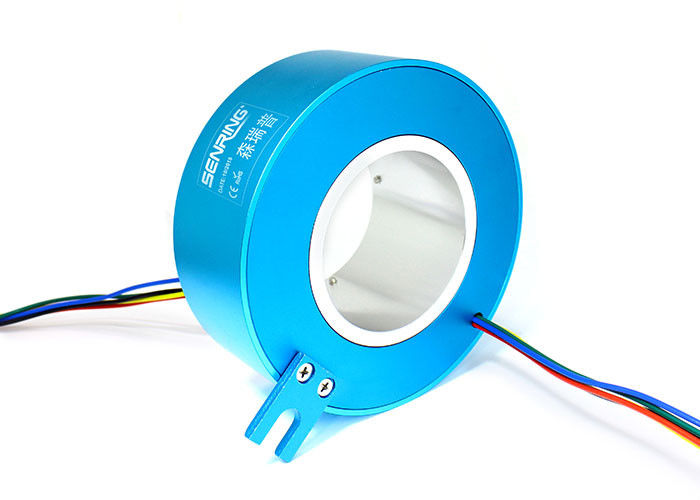

حجم متوسط 90 مم من خلال حلقة الانزلاق ذات الفتحة توفر دورانًا بزاوية 360 درجة لنقل التوصيل أو الإشارة
وصف H90185 خلال حلقة الانزلاق التجويف
سلسلة SenRing سلسلة H90185 عبارة عن حلقة انزلاقية موصلة قياسية من خلال الفتحة بقطر 90 مم (مناسبة لأي جهاز دوار بقطر ≤90 مم) وقطرها الخارجي 185 مم.إنها مناسبة لتوفير دوران 360 درجة للتوصيل أو نقل الإشارة للأجهزة الدوارة بعمود دوار ≤90 مم ، مثل معدات المحاكاة التعليمية ، وأدوات الاختبار الهندسية ، ومعدات تشطيب الأسطح المعدنية ، والروبوتات ، وخطوط إنتاج الورق ، وآلات الطباعة ، والنقل المستمر الآلات ، وأجهزة الاستشعار ، ومعدات إنتاج واختبار الكابلات ، وغيرها من المجالات المختلفة.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H150248 خلال حلقة الانزلاق التجويف
1. فرشاة عنقودية معدنية ثمينة متقدمة متعددة النقاط مستخدمة لضمان اتصال موثوق به مع احتكاك منخفض للغاية.
2. يمكن أن تنقل بثبات 1 ~ 108 قناة من التيار / الإشارة ، مع مواصفات قياسية متعددة وخيارات قابلة للتخصيص.
3. يمكنها خلط نقل الفيديو ، البيانات والإشارات الأخرى.يدعم الإرسال المختلط للإشارة والقوة ؛
4. تصميم هيكل متكامل ، سهل التركيب.
معلمات قابلة للتخصيص
1. أرقام الدوائر / الفتحة / الأبعاد / التيار / درجة الحماية / سرعة الدوران
2. الجمع بين انتقال الفيديو / USB / HDMI / الألياف / RF / إشارات إيثرنت
3. هوائي وهيدروليكي مدمجان
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H90185-02S | 0 | 2 | 48 | H90185-36S | 0 | 36 | 184 |
| H90185-0210 | 2 | 0 | 48 | H90185-0610-30S | 6 | 30 | 184 |
| H90185-03S | 0 | 3 | 52 | H90185-1210-24S | 12 | 24 | 184 |
| H90185-0310 | 3 | 0 | 52 | H90185-3610 | 36 | 0 | 184 |
| H90185-06S | 0 | 6 | 64 | H90185-42S | 0 | 42 | 208 |
| H90185-0210-04S | 2 | 4 | 64 | H90185-0610-36S | 6 | 36 | 208 |
| H90185-0410-02S | 4 | 2 | 64 | H90185-1210-30S | 12 | 30 | 208 |
| H90185-0610 | 6 | 0 | 64 | H90185-4210 | 42 | 0 | 208 |
| H90185-12S | 0 | 12 | 88 | H90185-48S | 0 | 48 | 232 |
| H90185-0210-10S | 2 | 10 | 88 | H90185-0610-42S | 6 | 42 | 232 |
| H90185-0310-09S | 3 | 9 | 88 | H90185-1210-36S | 12 | 36 | 232 |
| H90185-0610-06S | 6 | 6 | 88 | H90185-1810-30S | 18 | 30 | 232 |
| H90185-0810-04S | 8 | 4 | 88 | H90185-P2410-24S | 24 | 24 | 232 |
| H90185-1010-02S | 10 | 2 | 88 | H90185-4810 | 48 | 0 | 232 |
| H90185-1210 | 12 | 0 | 88 | H90185-60S | 0 | 60 | 280 |
| H90185-18S | 0 | 18 | 112 | H90185-0610-54S | 6 | 54 | 280 |
| H90185-0210-16S | 2 | 16 | 112 | H90185-0910-51S | 9 | 51 | 280 |
| H90185-0410-14S | 4 | 14 | 112 | H90185-1210-48S | 12 | 48 | 280 |
| H90185-0610-12S | 6 | 12 | 112 | H90185-2410-36S | 24 | 36 | 280 |
| H90185-0810-10S | 8 | 10 | 112 | H90185-72S | 0 | 72 | 328 |
| H90185-1010-08S | 10 | 8 | 112 | H90185-1210-60S | 12 | 60 | 328 |
| H90185-1210-06S | 12 | 6 | 112 | H90185-2410-48S | 24 | 48 | 328 |
| H90185-1410-04S | 14 | 4 | 112 | H90185-3610-36S | 36 | 36 | 328 |
| H90185-1610-02S | 16 | 2 | 112 | H90185-84S | 0 | 84 | 376 |
| H90185-24S | 0 | 24 | 136 | H90185-1210-72S | 12 | 72 | 376 |
| H90185-0410-20S | 4 | 20 | 136 | H90185-2410-60S | 24 | 60 | 376 |
| H90185-0610-18S | 6 | 18 | 136 | H90185-3610-48S | 36 | 48 | 376 |
| H90185-1210-12S | 12 | 12 | 136 | H90185-96S | 0 | 96 | 426 |
| H90185-1810-06S | 18 | 6 | 136 | H90185-1210-84S | 12 | 84 | 426 |
| H90185-2410 | 24 | 0 | 136 | H90185-2410-72S | 24 | 72 | 426 |
| H90185-30S | 0 | 30 | 160 | H90185-3610-60S | 36 | 60 | 426 |
| H90185-0610-24S | 6 | 24 | 160 | H90185-4210-54S | 42 | 54 | 426 |
| H90185-1210-18S | 12 | 18 | 160 | H90185-108S | 0 | 108 | 472 |
| H90185-1810-12S | 18 | 12 | 160 | H90185-1210-96S | 12 | 96 | 472 |
| H90185-2410-06S | 24 | 6 | 160 | H90185-2410-84S | 24 | 84 | 472 |
| H90185-3010 | 30 | 0 | 160 | H90185-3610-72S | 36 | 72 | 472 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H90185 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
كيف أختار حلقة الانزلاق؟
يتطلب الاختيار الصحيح لحل حلقة الانزلاق تفاصيل حول معلمات تشغيل التطبيق الخاص بك بما في ذلك الدوائر الكلية والجهد والأمبير لكل دائرة وسرعة التشغيل ونوع التركيب.إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
