حلقات منزلقة قابلة للتخصيص عبر التجويف لنقل مستقر لتيار 10 أمبير (10 أمبير لكل دائرة) أو إشارة 2 أمبير

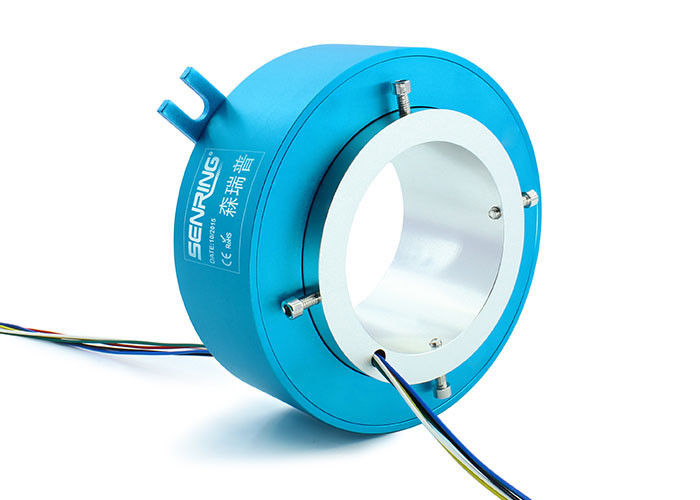

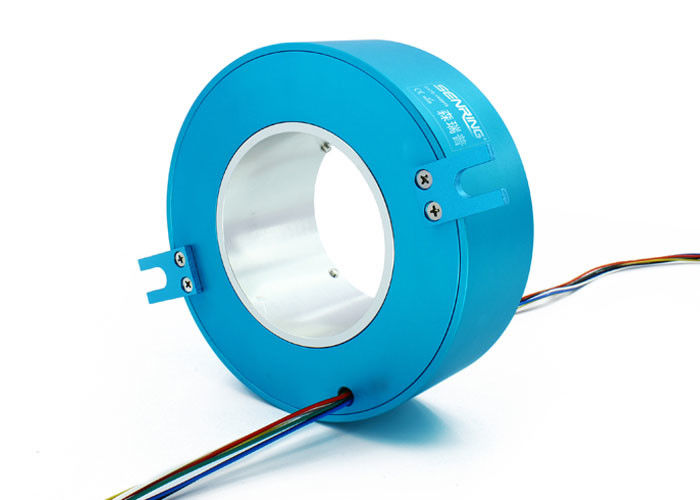

وصف H100185 خلال حلقة الانزلاق التجويف
سلسلة Senring H100185 حلقة انزلاقية موصلة من خلال التجويف ، بقطر ثقب يصل إلى 100 مم (مناسب لأي جهاز دوار بقطر ≤100 مم) ، وقطر خارجي يبلغ 185 مم ، وقذيفة من سبائك الألومنيوم.يمكن للحلقة الانزلاقية من سلسلة H100185 أن تنقل بثبات تيار 10A (10A لكل دائرة) أو إشارة 2A ، ويمكن استخدامها في معدات اللحام الأوتوماتيكية ، ومعدات لعب الأطفال ، ومعدات معالجة الأسطح المعدنية ، ومعدات البثق والتمدد المركبة ، وأجهزة استشعار عزم الدوران الثابتة ، وأجهزة إرسال الضغط ، الروبوتات (مثل روبوتات إزالة الأسمنت والروبوتات الصناعية المختلفة) ، معدات إنتاج الكابلات السلكية (كبل الشبكة) ، المعدات الميكانيكية للمرحلة ، أدوات اختبار الجودة الإلكترونية (النسيجية) ، خطوط إنتاج الروبوت ، تعديل معدات الورش لخطوط طلاء السيارات وخطوط التجميع ، الكمبيوتر آلات النمط وآلات الخياطة الكمبيوتر ، وأجهزة استشعار التسارع ، وآلات طحن وتشتيت.
طلب:
مجالات مختلفة مثل معدات الأتمتة ، وأجهزة استشعار عزم الدوران ، ومعدات المسرح ، والآلات المركبة ، وآلات خياطة الأنماط المحوسبة ، إلخ.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H100185 خلال حلقة الانزلاق التجويف
1. يتم استخدام اتصال متعدد النقاط على غرار الفرشاة المعدنية الثمينة المتقدمة لضمان اتصال موثوق به مع احتكاك منخفض للغاية ؛
2. النقل المستقر من 1 إلى 108 قناة للتيار / الإشارة متاح ، مع مواصفات قياسية متعددة للاختيار من بينها ، كما يتوفر التخصيص.
3. يدعم الإرسال المختلط للإشارات والطاقة ، ويمكنه مزج نقل الفيديو والبيانات والإشارات الأخرى.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H100185-02S | 0 | 2 | 48 | H100185-36S | 0 | 36 | 184 |
| H100185-0210 | 2 | 0 | 48 | H100185--0610-30S | 6 | 30 | 184 |
| H100185-03S | 0 | 3 | 52 | H100185-1210-24S | 12 | 24 | 184 |
| H100185-0310 | 3 | 0 | 52 | H100185-3610 | 36 | 0 | 184 |
| H100185-06S | 0 | 6 | 64 | H100185-42S | 0 | 42 | 208 |
| H100185-0210-04S | 2 | 4 | 64 | H100185-0610-36S | 6 | 36 | 208 |
| H100185-0410-02S | 4 | 2 | 64 | H100185-1210-30S | 12 | 30 | 208 |
| H100185-0610 | 6 | 0 | 64 | H100185-4210 | 42 | 0 | 208 |
| H100185-12S | 0 | 12 | 88 | H100185-48S | 0 | 48 | 232 |
| H100185-0210-10S | 2 | 10 | 88 | H100185-0610-42S | 6 | 42 | 232 |
| H100185-0310-09S | 3 | 9 | 88 | H100185-1210-36S | 12 | 36 | 232 |
| H100185-0610-06S | 6 | 6 | 88 | H100185-1810-30S | 18 | 30 | 232 |
| H100185-0810-04S | 8 | 4 | 88 | H100185-P2410-24S | 24 | 24 | 232 |
| H100185-1010-02S | 10 | 2 | 88 | H100185-4810 | 48 | 0 | 232 |
| H100185-1210 | 12 | 0 | 88 | H100185-60S | 0 | 60 | 280 |
| H100185-18S | 0 | 18 | 112 | H100185-0610-54S | 6 | 54 | 280 |
| H100185-0210-16S | 2 | 16 | 112 | H100185-0910-51S | 9 | 51 | 280 |
| H100185-0410-14S | 4 | 14 | 112 | H100185-1210-48S | 12 | 48 | 280 |
| H100185-0610-12S | 6 | 12 | 112 | H100185-2410-36S | 24 | 36 | 280 |
| H100185-0810-10S | 8 | 10 | 112 | H100185-72S | 0 | 72 | 328 |
| H100185-1010-08S | 10 | 8 | 112 | H100185-1210-60S | 12 | 60 | 328 |
| H100185-1210-06S | 12 | 6 | 112 | H100185-2410-48S | 24 | 48 | 328 |
| H100185-1410-04S | 14 | 4 | 112 | H100185-3610-36S | 36 | 36 | 328 |
| H100185-1610-02S | 16 | 2 | 112 | H100185-84S | 0 | 84 | 376 |
| H100185-24S | 0 | 24 | 136 | H100185-1210-72S | 12 | 72 | 376 |
| H100185-0410-20S | 4 | 20 | 136 | H100185-2410-60S | 24 | 60 | 376 |
| H100185-0610-18S | 6 | 18 | 136 | H100185-3610-48S | 36 | 48 | 376 |
| H100185-1210-12S | 12 | 12 | 136 | H100185-96S | 0 | 96 | 426 |
| H100185-1810-06S | 18 | 6 | 136 | H100185-1210-84S | 12 | 84 | 426 |
| H100185-2410 | 24 | 0 | 136 | H100185-2410-72S | 24 | 72 | 426 |
| H100185-30S | 0 | 30 | 160 | H100185-3610-60S | 36 | 60 | 426 |
| H100185-0610-24S | 6 | 24 | 160 | H100185-4210-54S | 42 | 54 | 426 |
| H100185-1210-18S | 12 | 18 | 160 | H100185-108S | 0 | 108 | 472 |
| H100185-1810-12S | 18 | 12 | 160 | H100185-1210-96S | 12 | 96 | 472 |
| H100185-2410-06S | 24 | 6 | 160 | H100185-2410-84S | 24 | 84 | 472 |
| H100185-3010 | 30 | 0 | 160 | H100185-3610-72S | 36 | 72 | 472 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H100185 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
