مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H180298
اتصل بنا

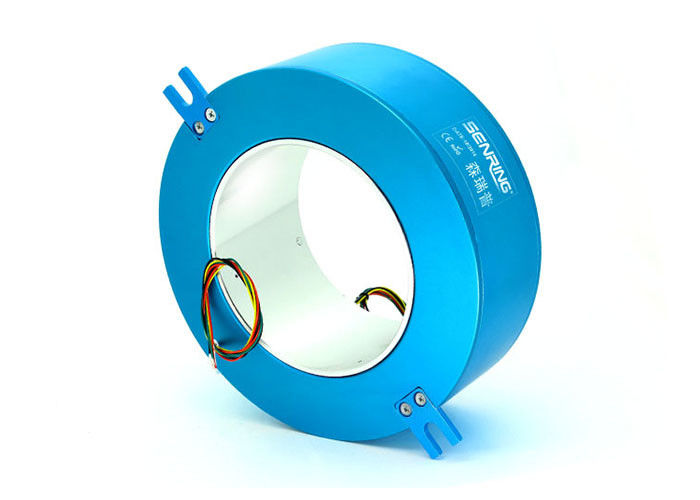

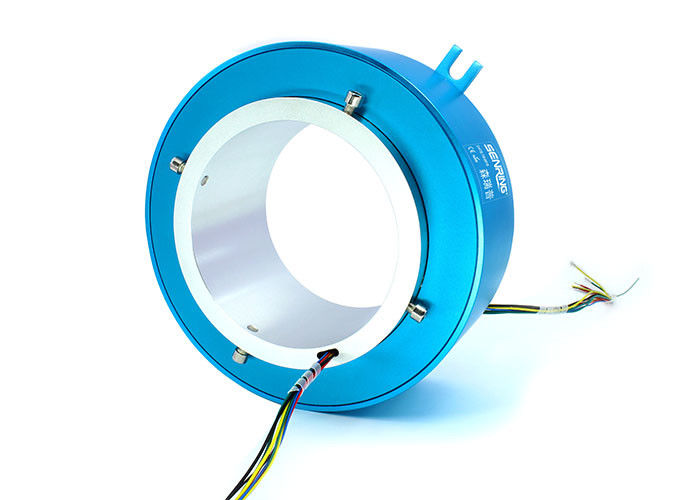

قطر كبير عبر الفتحة يبلغ 180 مم من حلقة الانزلاق الموصلية الدقيقة ذات الهيكل المتكامل
وصف H180298 خلال حلقة الانزلاق للتجويف
حلقة الانزلاق الموصلة من سلسلة Senring H180298 بقطر ثقب كبير يبلغ 180 مم (مناسب لأي جهاز دوار بقطر ثقب ≤180 مم) وقطر خارجي يبلغ 298 مم عبارة عن حلقة انزلاقية موصلة ذات هيكل متكامل بدقة.يمكن أن ينقل بثبات تيار 10A (معدل * 10A) أو إشارة 2A ويمكن استخدامه في أي جهاز يتطلب دوران 360 درجة لإجراء أو إرسال إشارات تحكم مختلفة ، مثل معدات إنتاج الكابلات (مثل H180298-0410) ، تشطيب السطح المعدني المعدات (مثل H180298-0210) ، ومعدات التشغيل الآلي ، وخطوط إنتاج المصانع ، وما إلى ذلك "
طلب:
معدات إنتاج الكابلات ، معدات معالجة الأسطح المعدنية ، معدات التشغيل الآلي ، وغيرها من المجالات المختلفة.
| معلمات ميكانيكي | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات H180298 خلال حلقة الانزلاق
1. سرعة الدوران القصوى: 150 دورة في الدقيقة ، 600 دورة في الدقيقة ، 1200 دورة في الدقيقة (اختياري) ؛
2. يدعم النموذج القياسي 2 ~ 36 دائرة كهربائية (0 ~ 10A) أو 2 ~ 108 دائرة إشارة (0 ~ 5A) ، يمكن تخصيص التيار والقنوات ؛
3. مواد الاتصال المستخدمة معادن ثمينة ، وضمان الاستقرار وحياة العمل ؛
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H180298-02S | 0 | 2 | 70 | H180298-36S | 0 | 36 | 240 |
| H180298-0210 | 2 | 0 | 70 | H180298--0610-30S | 6 | 30 | 240 |
| H180298-03S | 0 | 3 | 75 | H180298-1210-24S | 12 | 24 | 240 |
| H180298-0310 | 3 | 0 | 75 | H180298-3610 | 36 | 0 | 240 |
| H180298-06S | 0 | 6 | 90 | H180298-42S | 0 | 42 | 270 |
| H180298-0210-04S | 2 | 4 | 90 | H180298-0610-36S | 6 | 36 | 270 |
| H180298-0410-02S | 4 | 2 | 90 | H180298-1210-30S | 12 | 30 | 270 |
| H180298-0610 | 6 | 0 | 90 | H180298-4210 | 42 | 0 | 270 |
| H180298-12S | 0 | 12 | 120 | H180298-48S | 0 | 48 | 300 |
| H180298-0210-10S | 2 | 10 | 120 | H180298-0610-42S | 6 | 42 | 300 |
| H180298-0310-09S | 3 | 9 | 120 | H180298-1210-36S | 12 | 36 | 300 |
| H180298-0610-06S | 6 | 6 | 120 | H180298-1810-30S | 18 | 30 | 300 |
| H180298-0810-04S | 8 | 4 | 120 | H180298-P2410-24S | 24 | 24 | 300 |
| H180298-1010-02S | 10 | 2 | 120 | H180298-4810 | 48 | 0 | 300 |
| H180298-1210 | 12 | 0 | 120 | H180298-60S | 0 | 60 | 360 |
| H180298-18S | 0 | 18 | 150 | H180298-0610-54S | 6 | 54 | 360 |
| H180298-0210-16S | 2 | 16 | 150 | H180298-0910-51S | 9 | 51 | 360 |
| H180298-0410-14S | 4 | 14 | 150 | H180298-1210-48S | 12 | 48 | 360 |
| H180298-0610-12S | 6 | 12 | 150 | H180298-2410-36S | 24 | 36 | 360 |
| H180298-0810-10S | 8 | 10 | 150 | H180298-72S | 0 | 72 | 420 |
| H180298-1010-08S | 10 | 8 | 150 | H180298-1210-60S | 12 | 60 | 420 |
| H180298-1210-06S | 12 | 6 | 150 | H180298-2410-48S | 24 | 48 | 420 |
| H180298-1410-04S | 14 | 4 | 150 | H180298-3610-36S | 36 | 36 | 420 |
| H180298-1610-02S | 16 | 2 | 150 | H180298-84S | 0 | 84 | 480 |
| H180298-24S | 0 | 24 | 180 | H180298-1210-72S | 12 | 72 | 480 |
| H180298-0410-20S | 4 | 20 | 180 | H180298-2410-60S | 24 | 60 | 480 |
| H180298-0610-18S | 6 | 18 | 180 | H180298-3610-48S | 36 | 48 | 480 |
| H180298-1210-12S | 12 | 12 | 180 | H180298-96S | 0 | 96 | 540 |
| H180298-1810-06S | 18 | 6 | 180 | H180298-1210-84S | 12 | 84 | 540 |
| H180298-2410 | 24 | 0 | 180 | H180298-2410-72S | 24 | 72 | 540 |
| H180298-30S | 0 | 30 | 210 | H180298-3610-60S | 36 | 60 | 540 |
| H180298-0610-24S | 6 | 24 | 210 | H180298-4210-54S | 42 | 54 | 540 |
| H180298-1210-18S | 12 | 18 | 210 | H180298-108S | 0 | 108 | 600 |
| H180298-1810-12S | 18 | 12 | 210 | H180298-1210-96S | 12 | 96 | 600 |
| H180298-2410-06S | 24 | 6 | 210 | H180298-2410-84S | 24 | 84 | 600 |
| H180298-3010 | 30 | 0 | 210 | H180298-3610-72S | 36 | 72 | 600 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H180298 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
حلقة انزلاقية موصلة دقيقة بهيكل متكامل وقطر ثقب يبلغ 180 مم عبارة عن جهاز واجهة دوارة عالية الدقة ، تتكون عادة من جزأين دوارين ، داخلي وآخر خارجي.يمكن استخدام نظام الفرشاة والحلقة الموصلة لنقل الإشارات والطاقة المختلفة.إن تصميمه الهيكلي المتكامل يجعله أكثر استقرارًا ودائمًا ، وقادرًا على تحمل الدوران عالي السرعة وتطبيقات الأحمال الثقيلة.بالإضافة إلى ذلك ، تضمن معالجتها عالية الدقة أداءً مستقرًا وموثوقية على المدى الطويل ، مما يجعلها مناسبة لمختلف مجالات التطبيق التي تتطلب حلقات انزلاقية موصلة عالية الأداء.
