مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H200320
اتصل بنا
كبيرة من خلال حلقات الانزلاق التجويف لآلات السيراميك أو أدوات المراقبة البحرية

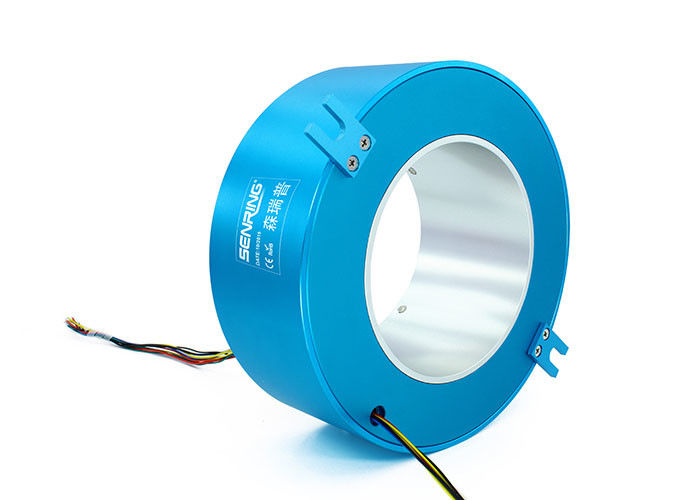

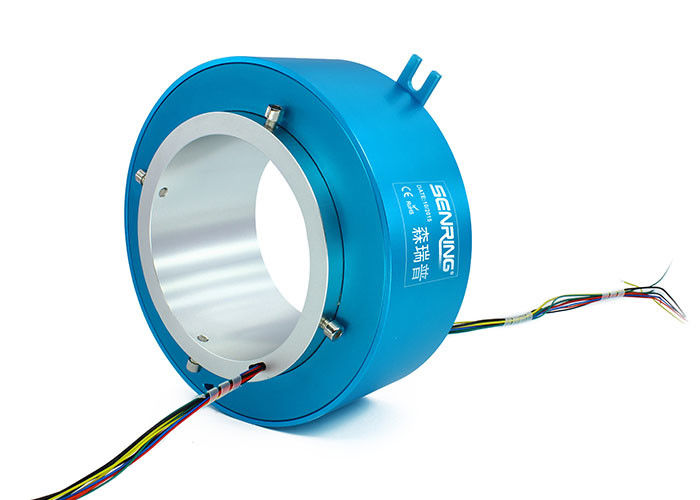

وصف H200320 خلال حلقة التجويف الانزلاقية
سلسلة Senring H200320 من خلال حلقة انزلاق التجويف ، حجم الثقب 200 مم (مناسب للعمود 200 مم) ، OD 320 مم. سلسلة H200320 عبارة عن حلقة انزلاقية دقيقة ، يمكنها نقل الطاقة أو الإشارة بثبات وتطبيقها على أي أجهزة تتطلب نقل الطاقة والإشارات
ميزات H200320 خلال حلقة الانزلاق
1. دعم إرسال الطاقة بالإشارات.
2. سرعة الدوران القصوى: 150 دورة في الدقيقة ، 600 دورة في الدقيقة ، 1200 دورة في الدقيقة (اختياري) ؛
3. النموذج القياسي يدعم 2 ~ 48 دائرة كهربائية (0 ~ 10A) أو 2 ~ 108 دائرة إشارة (0 ~ 5A) ، التيار والقنوات يمكن تخصيصها ؛
4. مواد الاتصال المستخدمة المعادن الثمينة ، وضمان الاستقرار وحياة العمل.
5. تصميم هيكل متكامل ، سهل التركيب.
طلب:
يمكن استخدام حلقات الانزلاق الكبيرة من خلال الفتحة (العمود المجوف) في مختلف المجالات بما في ذلك آلات السيراميك ، وأدوات المراقبة البحرية ، وآلات القطع بالليزر ، وروبوتات التحميل ، والعديد من المجالات الأخرى التي تتطلب ثقبًا كبيرًا لتركيب أو نقل الإشارات والطاقة.
| معلمات ميكانيكي | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H200320-02S | 0 | 2 | 70 | H200320-36S | 0 | 36 | 240 |
| H200320-0210 | 2 | 0 | 70 | H200320--0610-30S | 6 | 30 | 240 |
| H200320-03S | 0 | 3 | 75 | H200320-1210-24S | 12 | 24 | 240 |
| H200320-0310 | 3 | 0 | 75 | H200320 - 3610 | 36 | 0 | 240 |
| H200320-06S | 0 | 6 | 90 | H200320-42S | 0 | 42 | 270 |
| H200320-0210-04S | 2 | 4 | 90 | H200320-0610-36S | 6 | 36 | 270 |
| H200320-0410-02S | 4 | 2 | 90 | H200320-1210-30S | 12 | 30 | 270 |
| H200320-0610 | 6 | 0 | 90 | H200320-4210 | 42 | 0 | 270 |
| H200320-12S | 0 | 12 | 120 | H200320-48S | 0 | 48 | 300 |
| H200320-0210-10S | 2 | 10 | 120 | H200320-0610-42S | 6 | 42 | 300 |
| H200320-0310-09S | 3 | 9 | 120 | H200320-1210-36S | 12 | 36 | 300 |
| H200320-0610-06S | 6 | 6 | 120 | H200320-1810-30S | 18 | 30 | 300 |
| H200320-0810-04S | 8 | 4 | 120 | H200320-P2410-24S | 24 | 24 | 300 |
| H200320-1010-02S | 10 | 2 | 120 | H200320-4810 | 48 | 0 | 300 |
| H200320-1210 | 12 | 0 | 120 | H200320-60S | 0 | 60 | 360 |
| H200320-18S | 0 | 18 | 150 | H200320-0610-54S | 6 | 54 | 360 |
| H200320-0210-16S | 2 | 16 | 150 | H200320-0910-51S | 9 | 51 | 360 |
| H200320-0410-14S | 4 | 14 | 150 | H200320-1210-48S | 12 | 48 | 360 |
| H200320-0610-12S | 6 | 12 | 150 | H200320-2410-36S | 24 | 36 | 360 |
| H200320-0810-10S | 8 | 10 | 150 | H200320-72S | 0 | 72 | 420 |
| H200320-1010-08S | 10 | 8 | 150 | H200320-1210-60S | 12 | 60 | 420 |
| H200320-1210-06S | 12 | 6 | 150 | H200320-2410-48S | 24 | 48 | 420 |
| H200320-1410-04S | 14 | 4 | 150 | H200320-3610-36S | 36 | 36 | 420 |
| H200320-1610-02S | 16 | 2 | 150 | H200320-84S | 0 | 84 | 480 |
| H200320-24S | 0 | 24 | 180 | H200320-1210-72S | 12 | 72 | 480 |
| H200320-0410-20S | 4 | 20 | 180 | H200320-2410-60S | 24 | 60 | 480 |
| H200320-0610-18S | 6 | 18 | 180 | H200320-3610-48S | 36 | 48 | 480 |
| H200320-1210-12S | 12 | 12 | 180 | H200320-96S | 0 | 96 | 540 |
| H200320-1810-06S | 18 | 6 | 180 | H200320-1210-84S | 12 | 84 | 540 |
| H200320-2410 | 24 | 0 | 180 | H200320-2410-72S | 24 | 72 | 540 |
| H200320-30S | 0 | 30 | 210 | H200320-3610-60S | 36 | 60 | 540 |
| H200320-0610-24S | 6 | 24 | 210 | H200320-4210-54S | 42 | 54 | 540 |
| H200320-1210-18S | 12 | 18 | 210 | H200320-108S | 0 | 108 | 600 |
| H200320-1810-12S | 18 | 12 | 210 | H200320-1210-96S | 12 | 96 | 600 |
| H200320-2410-06S | 24 | 6 | 210 | H200320-2410-84S | 24 | 84 | 600 |
| H200320-3010 | 30 | 0 | 210 | H200320-3610-72S | 36 | 72 | 600 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H200320 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
