مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H250396
اتصل بنا

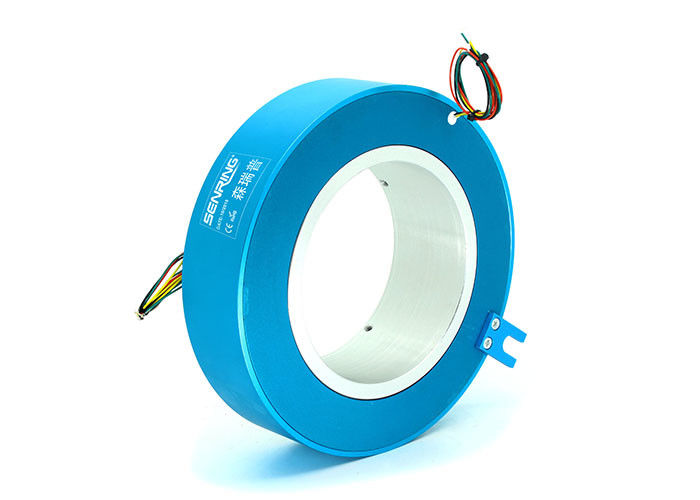

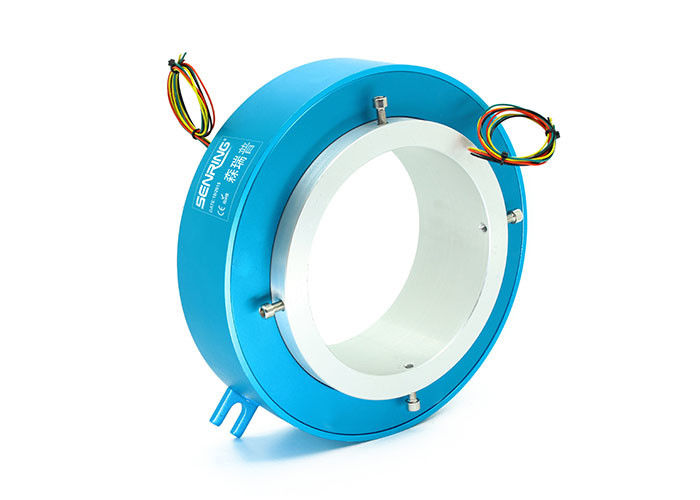

رمح أجوف من خلال ثقب الانزلاق الدائري حجم الثقب 250 مم OD 396 مم
وصف H250396 خلال Bore Slip Ring
يبلغ قطر الحلقة الانزلاقية الموصلة عبر الفتحة من سلسلة Senring H250396 250 مم (لأي جهاز دوار بقطر ثقب ≤250 مم) وقطر خارجي 396 مم.سلسلة H250396 عبارة عن حلقة انزلاقية موصلة بدقة مع بنية متكاملة يمكنها بث تيار 10 أمبير (مضروبًا في * 10A) أو إشارات 2A.يمكن استخدامه في آلات الأسلاك والكابلات (مثل بكرات الكابلات) ، ومعدات الهندسة البحرية (مثل H250396-06SFS) ، وأي أجهزة تتطلب دوران 360 درجة لتوصيل الكهرباء أو إرسال إشارات تحكم مختلفة.
ميزات H250396 خلال حلقة الانزلاق التجويف
1. سرعة الدوران القصوى: 150 دورة في الدقيقة ، 600 دورة في الدقيقة ، 1200 دورة في الدقيقة (اختياري) ؛
2. يدعم النموذج القياسي 2 ~ 48 دائرة كهربائية (0 ~ 10A) أو 2 ~ 108 دائرة إشارة (0 ~ 5A) ، يمكن تخصيص التيار والقنوات ؛
3. مواد الاتصال المستخدمة معادن ثمينة ، وضمان الاستقرار وحياة العمل ؛
4. تصميم هيكل متكامل ، سهل التركيب.
طلب:
آلات الأسلاك والكابلات وبكرات الكابلات ومعدات الهندسة البحرية ومجالات أخرى مختلفة.
| معلمات ميكانيكي | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| درجة IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H250396-02S | 0 | 2 | 88 | H250396-36S | 0 | 36 | 258 |
| H250396-0210 | 2 | 0 | 88 | H250396--0610-30S | 6 | 30 | 258 |
| H250396-03S | 0 | 3 | 93 | H250396-1210-24S | 12 | 24 | 258 |
| H250396-0310 | 3 | 0 | 93 | H250396-3610 | 36 | 0 | 258 |
| H250396-06S | 0 | 6 | 108 | H250396-42S | 0 | 42 | 288 |
| H250396-0210-04S | 2 | 4 | 108 | H250396-0610-36S | 6 | 36 | 288 |
| H250396-0410-02S | 4 | 2 | 108 | H250396-1210-30S | 12 | 30 | 288 |
| H250396-0610 | 6 | 0 | 108 | H250396-4210 | 42 | 0 | 288 |
| H250396-12S | 0 | 12 | 138 | H250396-48S | 0 | 48 | 318 |
| H250396-0210-10S | 2 | 10 | 138 | H250396-0610-42S | 6 | 42 | 318 |
| H250396-0310-09S | 3 | 9 | 138 | H250396-1210-36S | 12 | 36 | 318 |
| H250396-0610-06S | 6 | 6 | 138 | H250396-1810-30S | 18 | 30 | 318 |
| H250396-0810-04S | 8 | 4 | 138 | H250396-P2410-24S | 24 | 24 | 318 |
| H250396-1010-02S | 10 | 2 | 138 | H250396-4810 | 48 | 0 | 318 |
| H250396-1210 | 12 | 0 | 138 | H250396-60S | 0 | 60 | 378 |
| H250396-18S | 0 | 18 | 168 | H250396-0610-54S | 6 | 54 | 378 |
| H250396-0210-16S | 2 | 16 | 168 | H250396-0910-51S | 9 | 51 | 378 |
| H250396-0410-14S | 4 | 14 | 168 | H250396-1210-48S | 12 | 48 | 378 |
| H250396-0610-12S | 6 | 12 | 168 | H250396-2410-36S | 24 | 36 | 378 |
| H250396-0810-10S | 8 | 10 | 168 | H250396-72S | 0 | 72 | 438 |
| H250396-1010-08S | 10 | 8 | 168 | H250396-1210-60S | 12 | 60 | 438 |
| H250396-1210-06S | 12 | 6 | 168 | H250396-2410-48S | 24 | 48 | 438 |
| H250396-1410-04S | 14 | 4 | 168 | H250396-3610-36S | 36 | 36 | 438 |
| H250396-1610-02S | 16 | 2 | 168 | H250396-84S | 0 | 84 | 498 |
| H250396-24S | 0 | 24 | 198 | H250396-1210-72S | 12 | 72 | 498 |
| H250396-0410-20S | 4 | 20 | 198 | H250396-2410-60S | 24 | 60 | 498 |
| H250396-0610-18S | 6 | 18 | 198 | H250396-3610-48S | 36 | 48 | 498 |
| H250396-1210-12S | 12 | 12 | 198 | H250396-96S | 0 | 96 | 558 |
| H250396-1810-06S | 18 | 6 | 198 | H250396-1210-84S | 12 | 84 | 558 |
| H250396-2410 | 24 | 0 | 198 | H250396-2410-72S | 24 | 72 | 558 |
| H250396-30S | 0 | 30 | 228 | H250396-3610-60S | 36 | 60 | 558 |
| H250396-0610-24S | 6 | 24 | 228 | H250396-4210-54S | 42 | 54 | 558 |
| H250396-1210-18S | 12 | 18 | 228 | H250396-108S | 0 | 108 | 618 |
| H250396-1810-12S | 18 | 12 | 228 | H250396-1210-96S | 12 | 96 | 618 |
| H250396-2410-06S | 24 | 6 | 228 | H250396-2410-84S | 24 | 84 | 618 |
| H250396-3010 | 30 | 0 | 228 | H250396-3610-72S | 36 | 72 | 618 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H250396 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
