مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3012004
اتصل بنا

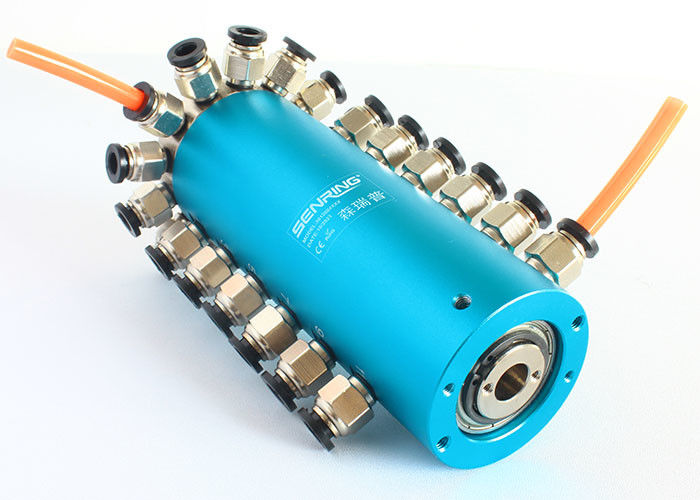

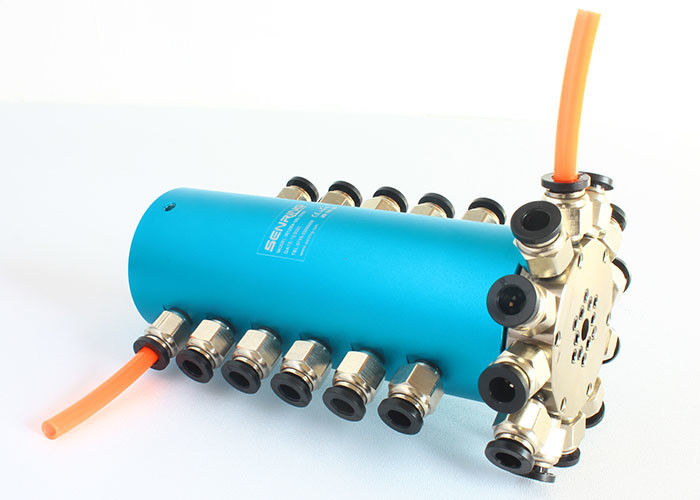

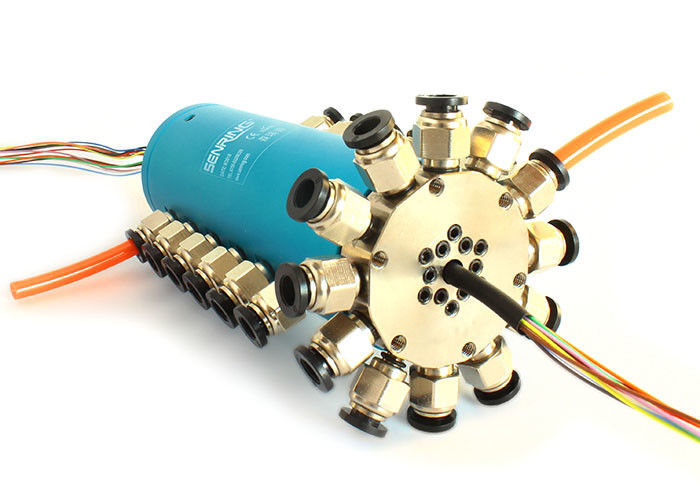

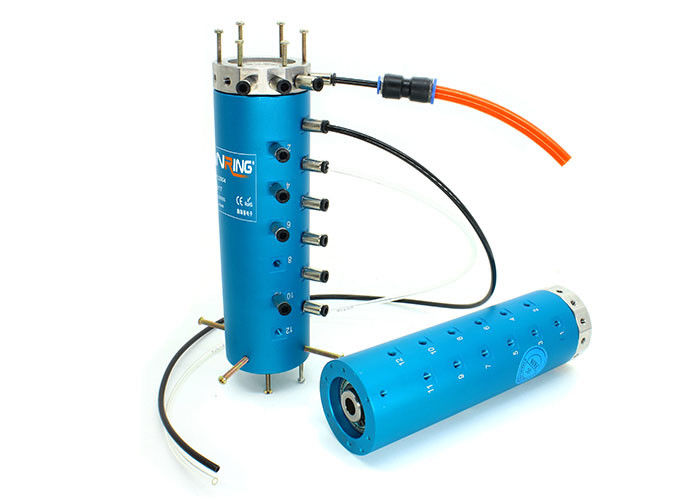

روتاري جوينت 12 ممر منفذ M5 بأسلاك كهربائية 6-56 أسلاك
وصف 3012004 الاتحاد الروتاري الهوائي
توفر الاتحادات الدوارة من سلسلة SENRING 3012004 المكونة من 12 ممرًا ختمًا إيجابيًا بين الأنابيب الثابتة والأسطوانة الدوارة ويتم تطبيقها على خدمة الهواء ، المبرد ، MQL ، الفراغ ، خليط الغازات ، إلخ.
المواصفات الفنية للحلقة الانزلاقية من سلسلة 3012004
| ممرات (غاز) | 12 فقرة |
| حجم الأنبوب | منفذ أنبوب 4 مم M5 |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <1.2 نيوتن متر | |
| الكهرباء | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG26 # سلك تفلون مطلي بالفضة | AWG26 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
مميزات الاتحاد الدوراني الهوائي 3012004
1. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
2. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
3. ماكس.الضغط (الضغط): 1 ميجا باسكال (فراغ: -1.5 كيلو باسكال ، يمكن تخصيص ضغط أعلى) ；
4.دعم 12 منفذ M5 لأنابيب 4 مم ؛
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3012004 | 12 فقرة | م 5 | 4 ~ 6 ملم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (0 ~ 2A) | الطول L (مم) |
| 3012004-06S | 12 فقرة | م 5 | 4 ~ 6 ملم | 6 | 14 |
| 3012004-12 ثانية | 12 فقرة | م 5 | 4 ~ 6 ملم | 12 | 21 |
| 3012004-24 ثانية | 12 فقرة | م 5 | 4 ~ 6 ملم | 24 | 35 |
| 3012004 - 36 ق | 12 فقرة | م 5 | 4 ~ 6 ملم | 36 | 52 |
التعليمات:
1.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
2. ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع زلاقات عالية الجودة ، ونقدم حلولًا متنوعة للأنظمة الدوارة.
3. كيف أختار حلقة الانزلاق؟
يتطلب الاختيار الصحيح لحل حلقة الانزلاق تفاصيل حول معلمات تشغيل التطبيق الخاص بك بما في ذلك الدوائر الكلية والجهد والأمبير لكل دائرة وسرعة التشغيل ونوع التركيب.مكان جيد لبدء البحث هو حلقات الانزلاق القياسية الخاصة بنا.إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
4. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
