مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3012006
اتصل بنا

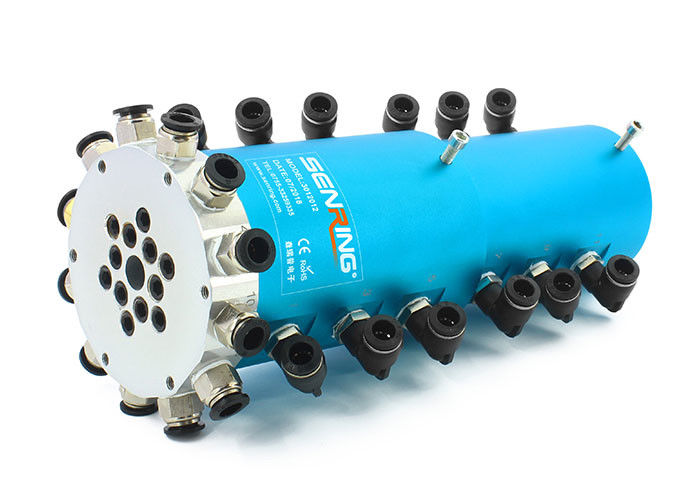

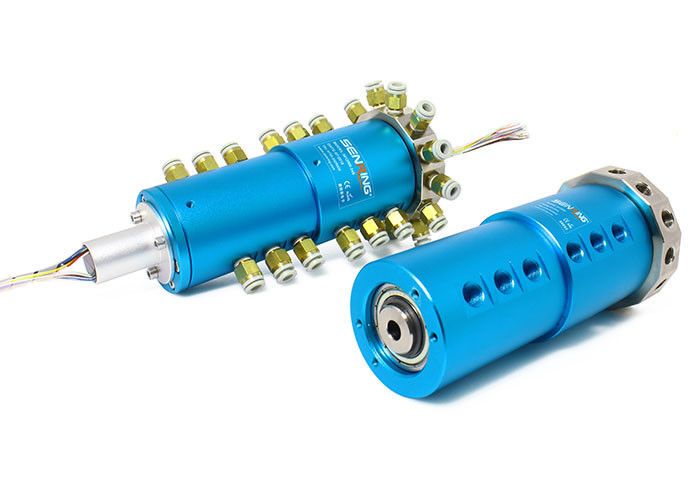

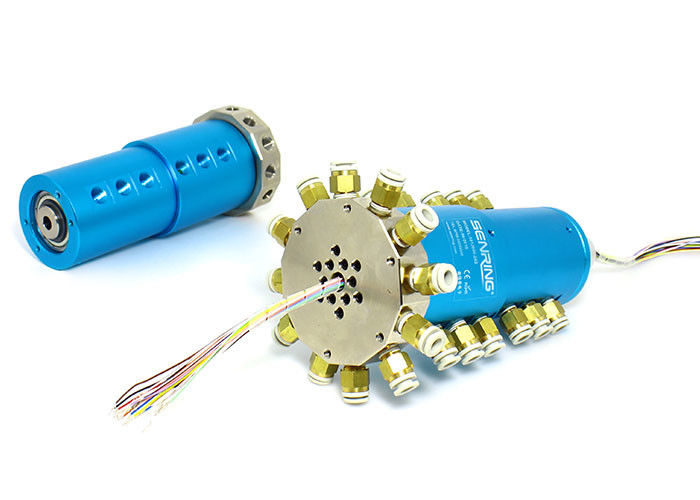

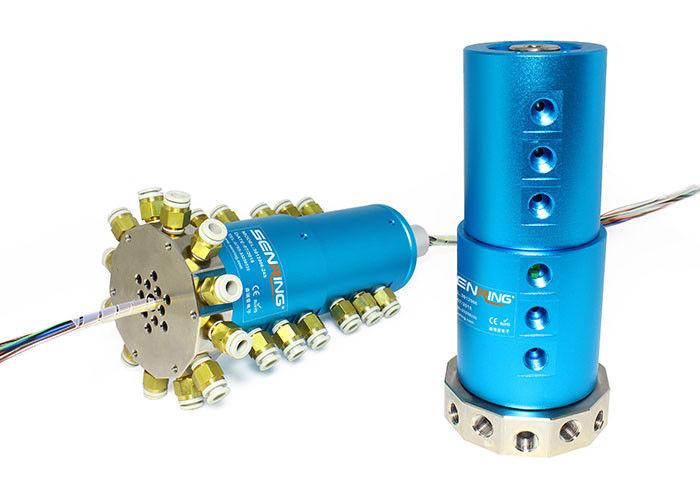

12 ممر هوائي دوار مشترك دعم أنابيب 6 ~ 8 مم
وصف 3012006 الاتحاد الدوراني الهوائي
SENRING 12 ممرًا دوارًا هوائيًا سلسلة 3012006 ، يدعم منفذ G1 / 8 لأنابيب 6 ~ 8 مم يمكنه نقل الوسائط المختلفة بما في ذلك الهواء المضغوط والبخار ومزيج الغازات ... إلخ.عندما تدور 360 درجة ،
مزايامن 3012006الاتحاد الروتاري الهوائي:
1. الحجم الصغير
2. خفيفة الوزن
3. انخفاض عزم الدوران
ميزات 3012006 الاتحاد الدوراني الهوائي
1. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
2. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
3. ماكس.الضغط (الضغط): 1 ميجا باسكال (فراغ: -1.5 كيلو باسكال ، يمكن تخصيص ضغط أعلى) ；
4. دعم منفذ 12 G1 / 8 "لأنابيب 6 ~ 8mm ؛
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3012006 | 12 فقرة | G1 / 8 بوصة | 6 ~ 8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3012006-06S | 12 فقرة | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 14 |
| 3012006-12 ثانية | 12 فقرة | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 21 |
| 3012006-24 ثانية | 12 فقرة | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 35 |
| 3012006-36 ق | 12 فقرة | G1 / 8 بوصة | 6 ~ 8 مم | 36 | 52.3 |
| 3012006-56 ق | 12 فقرة | G1 / 8 بوصة | 6 ~ 8 مم | 56 | 82 |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3012006-06S | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 6 | 38 |
| 3012006-0610 | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 0 | 38 |
| 3012006-12 ثانية | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 12 | 55 |
| 3012006-0610-06S | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 6 | 55 |
| 3012006-1210 | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 0 | 55 |
| 3012006-0610-12S | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 12 | 71.5 |
| 3012006-1210-06S | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 6 | 71.5 |
| 3012006-18 ثانية | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 18 | 71.5 |
| 3012006-1810 | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 18 | 0 | 71.5 |
| 3012006-0610-18S | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 18 | 88.5 |
| 3012006-24 ثانية | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 24 | 88.5 |
| 3012006-30 ثانية | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 30 | 106 |
| 3012006-36 ق | 12 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 36 | 125 |
| ممرات (غاز) | 12 فقرة |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، منفذ G1 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <1.2 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
التعليمات:
1.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
2. ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع زلاقات عالية الجودة ، ونقدم حلولًا متنوعة للأنظمة الدوارة.
3. كيف أختار حلقة الانزلاق؟
يتطلب الاختيار الصحيح لحل حلقة الانزلاق تفاصيل حول معلمات تشغيل التطبيق الخاص بك بما في ذلك الدوائر الكلية والجهد والأمبير لكل دائرة وسرعة التشغيل ونوع التركيب.مكان جيد لبدء البحث هو حلقات الانزلاق القياسية الخاصة بنا.إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
4. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
