مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3012012
اتصل بنا

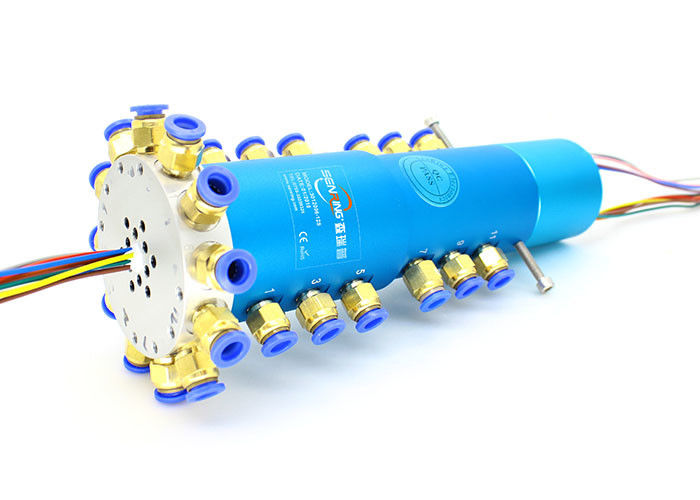

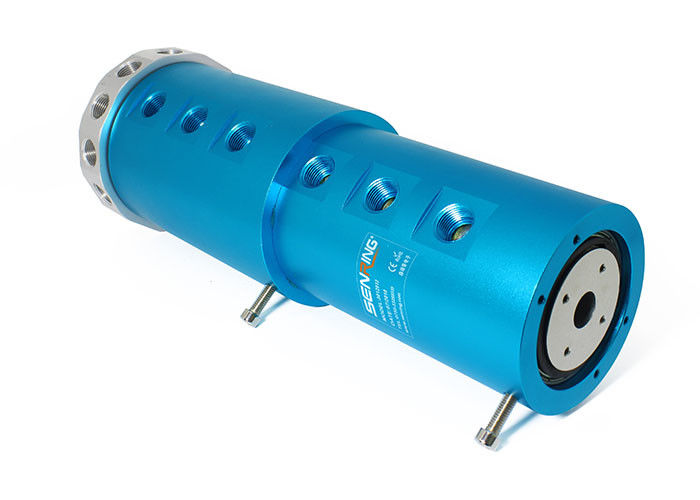

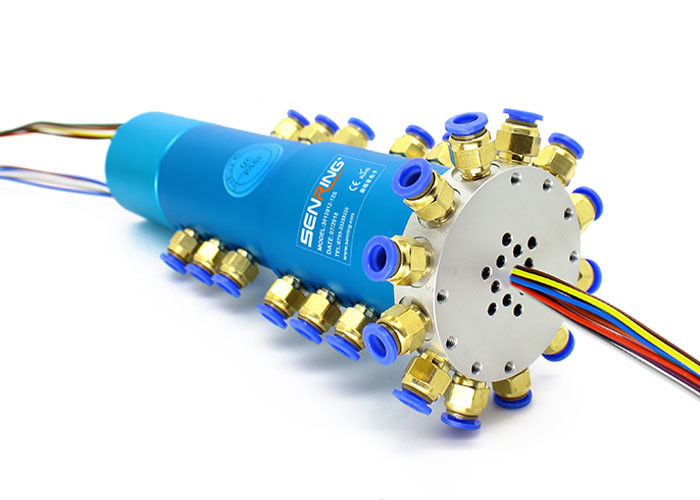

12 ممر هوائي وكهربائي اتحاد دوار يدعم أنابيب 10 ~ 12 مم
وصف الاتحادات الدوارة الهوائية 3012012
SENRING 12 ممرًا هوائيًا وكهربائيًا ، سلسلة 3012012 مع منفذ G3 / 8 القياسي لأنابيب 10 ~ 12 مم يمكنها نقل هوائي / من جزء ثابت إلى جزء دوار من الأجهزة المناسبة لنقل مختلف الوسائط بما في ذلك البخار والفراغ والهواء والفراغ
ميزات الاتحادات الدورانية الهوائية 3012012
1. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
2. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
3. ماكس.الضغط (الضغط): 1 ميجا باسكال (فراغ: -1.5 كيلو باسكال ، يمكن تخصيص ضغط أعلى) ；
4. دعم منفذ 12 G3 / 8 "لأنابيب 10 ~ 12mm ؛
الجزء لا.وصف
رسم 3012012 النقابات الهوائية الدوارة
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3012012 | 12 فقرة | G3 / 8 " | 10 ~ 12 ملم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3012012-06S | 12 فقرة | G3 / 8 " | 10 ~ 12 ملم | 6 | 14 |
| 3012012-12S | 12 فقرة | G3 / 8 " | 10 ~ 12 ملم | 12 | 21 |
| 3012012-24S | 12 فقرة | G3 / 8 " | 10 ~ 12 ملم | 24 | 35 |
| 3012012-36 ق | 12 فقرة | G3 / 8 " | 10 ~ 12 ملم | 36 | 52.3 |
| 3012012-56 ق | 12 فقرة | G3 / 8 " | 10 ~ 12 ملم | 56 | 82 |
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3012012-06S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 6 | 48 |
| 3012012-0610 | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 0 | 48 |
| 3012012-12S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 12 | 72 |
| 3012012-0610-06S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 6 | 72 |
| 3012012-1210 | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 0 | 72 |
| 3012012-0610-12S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 12 | 96 |
| 3012012-1210-06S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 6 | 96 |
| 3012012-18S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 18 | 96 |
| 3012012-1810 | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 18 | 0 | 96 |
| 3012012-0610-18S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 18 | 120 |
| 3012012-24S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 24 | 120 |
| 3012012-2410 | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 24 | 0 | 120 |
| 3012012-36 ق | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 36 | 168 |
| 3012012-1210-24S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 24 | 168 |
| 3012012 - 3610 | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 36 | 0 | 168 |
| 3012012-48 ثانية | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 48 | 216 |
| 3012012-1210-36 ق | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 36 | 216 |
| 3012012-4810 | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 48 | 0 | 216 |
| 3012012-60 ثانية | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 60 | 264 |
| 3012012-1210-48 ثانية | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 48 | 264 |
| 3012012-72S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 72 | 312 |
| 3012012-2410-48 ثانية | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 24 | 48 | 312 |
| 3012012-84S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 84 | 360 |
| 3012012-2410-60 ثانية | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 20 | 60 | 360 |
| 3012012-96S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 96 | 408 |
| 3012012-108S | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 108 | 456 |
| 3012012-120 ق | 12 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 120 | 504 |
المواصفات الفنية رقم 3012012 النقابات الهوائية الدوارة
| ممرات (غاز) | 12 فقرة |
| حجم الأنبوب | أنبوب 10 ~ 12 مم ، منفذ G3 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <1.2 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
