مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
O022-08
اتصل بنا

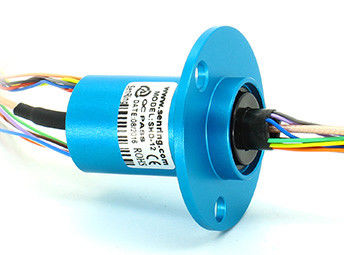

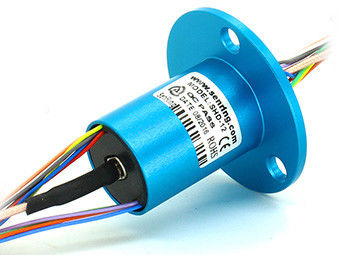

HD-SDI 1080P HD Slip Ring 1 قناة 1080P HD + 8 دوائر (0 ~ 2A) إشارة
وصف لـ o022-08 HD-SDI Slip Ring
اعتماد مكونات مستوردة من الولايات المتحدة الأمريكية وتكنولوجيا معالجة إشارة عالية التردد ، يمكن دمج بيانات عالية السرعة بقناة واحدة DC ~ 3GHz ، تستخدم لنقل إشارات 1080P HD (التوافق النزولي) ، لنقل إشارة 8 دوائر.
مزايا حلقة الانزلاق o022-08 HD-SDI:
انتقال مستقر
ميزات حلقة الانزلاق o022-08 HD-SDI
1. دعم تيار مستمر ~ 3 جرام هرتز ، يمكن نقل إشارة فيديو 1080 P HD مستقرة ؛
2. صلبة ، مع شفة.
3. يمكن الجمع بين 1 ~ 48 دائرة السلطة الحالية والإشارة.
4. تعتمد المعالجة السطحية العسكرية الأمريكية ، معالجة طلاء الذهب الصلب ، تأكد من انخفاض الضوضاء الكهربائية وعمر العمل الطويل.
5. التطبيق النموذجي: المراقبة الأمنية (كاميرا عالية الدقة) ، هوائي الميكروويف ، هوائي واي فاي ، إلخ.
رسم حلقة الانزلاق o022-08 HD-SDI
| معدل التردد | DC-3GHz |
| تذبذب فقدان الإدراج | +/- 0.05 ديسيبل |
| تخصيص | RG405 |
| VSWR | ≤1.3 |
| معاوقة | 50Ω |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة باستمرار |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| عزم الدوران | s0.1N.m ؛ + 0.03 نيوتن متر / 6 دوائر |
| فقدان الإدراج | 0.65 ديسيبل / 1 جيجا هرتز كحد أقصى |
| تعويض الخساره | -18 ديسيبل / 1 جيجا هرتز كحد أقصى |
| السرعة القصوى | 50 دورة في الدقيقة |
| تقلب VSWR | +/- 0.05 |
| أسلوب | BNC / F (خيارات) |
| البيانات الكهربائية | |
| المواصفات | بيانات |
| مجال الجهد الكهربائي | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG26 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية |
| ضوضاء كهربائية | <0.01 درجة |
| ضوضاء كهربائية | <10 مΩ |
| شهادة CE | نعم |
| مواد الإسكان | سبائك الألومنيوم |
| مادة | متوافق مع RoHS |
التعليمات:
1.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
2. ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع زلاقات عالية الجودة ، ونقدم حلولًا متنوعة للأنظمة الدوارة.
3. كيف أختار حلقة الانزلاق؟
يتطلب الاختيار الصحيح لحل حلقة الانزلاق تفاصيل حول معلمات تشغيل التطبيق الخاص بك بما في ذلك الدوائر الكلية والجهد والأمبير لكل دائرة وسرعة التشغيل ونوع التركيب.مكان جيد لبدء البحث هو حلقات الانزلاق القياسية الخاصة بنا.إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
4. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
