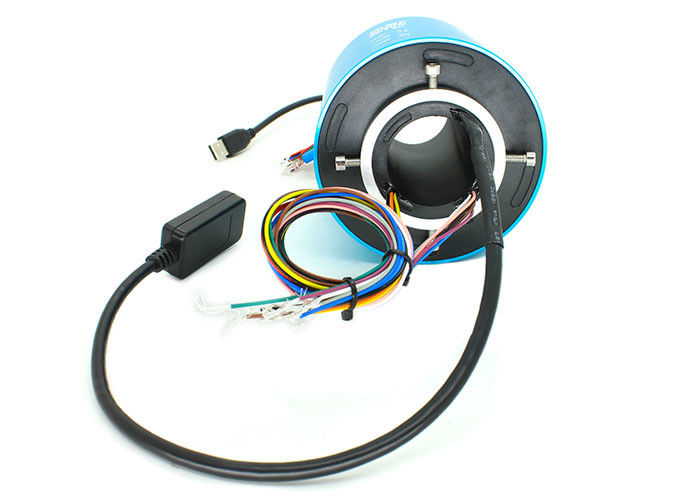

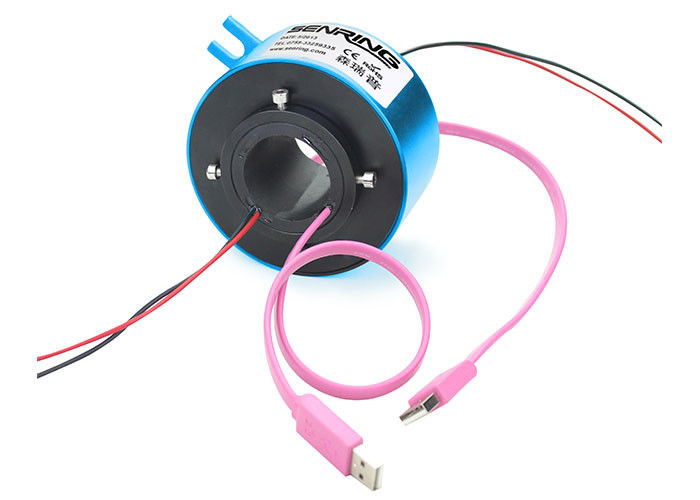

USB2.0 حلقة زلة الإشارة 1 قناة سلك USB2.0 + 1 ~ 72 دائرة طاقة / إشارة
وصف الحلقة الانزلاقية لسلسلة UH50119-01
SENRINGSenRing UH50119-01 سلسلة 4 قنوات USB دوار ، يمكن أن تنقل 4 قنوات إشارة USB2.0 عندما تدور 360 درجة ، يمكن دمجها لنقل ثابت 1 ~ 38 دائرة طاقة / إشارة وكذلك IEEE1394 ومختلف إشارات USB.UH50119-01 مسلسل 4 قنوات
ميزات الحلقة الانزلاقية لسلسلة UH50119-01
1. موصل USB قياسي من الذكور أو الإناث ، يمكن تخصيصها ؛
2. يمكن أن تنقل 4 قنوات إشارة USB2.0 مستقرة.
3. يمكن دمجها لنقل 1 ~ 38 دائرة الطاقة / الإشارة ؛
4. ثقب حجم 50mm ، OD 120mm.
5. يمكن دمجها لنقل الطاقة وإشارات مختلفة من IEEE1394 ، إيثرنت ، USB2.0 ، إلخ.
6. يمكن دمجها للعمل مع الاتحادات الدوارة ذات الطاقة و الهيدروليكية / النفخية ؛
الجزء لا.وصف
رسم حلقة الانزلاق لسلسلة UH50119-01
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات USB لا. | |||
| إشارة (2A) | الطاقة (5A) | الطاقة (10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| كابل USB | 1 قنوات USB2.0 | |
| BER (معدل الخطأ في البت) | 10E-11 | |
| البيانات الميكانيكية | ||
| المواصفات | بيانات | |
| الحياة العملية | SenRing طاولة درجات الانزلاق الحلقات | |
| السرعة الدورانية | 150 دورة في الدقيقة | |
| درجة حرارة العمل. | -30 80 ℃ | |
| رطوبة العمل | 0∼85٪ ر | |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق | |
| مواد الإسكان | سبائك الألومنيوم | |
| شهادة CE | نعم | |
| مادة | شهادة RoHS | |
| الموصل | ذكر USB 2.0 (أنثى اختيارية) | |
| فقدان الإدراج | ≤2 ديسيبل | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
uh50119-01 جدول الصف
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 400 دورة في الدقيقة | 20 مليونا | المعادن الثمينة |
| D: صناعي | 800 دورة في الدقيقة | 60 مليونا |
ذهب ذهب
|
التعليمات:
1. ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع زلاقات عالية الجودة ، ونقدم حلولًا متنوعة للأنظمة الدوارة.
2. كيف أختار حلقة الانزلاق؟
يتطلب الاختيار الصحيح لحل حلقة الانزلاق تفاصيل حول معلمات تشغيل التطبيق الخاص بك بما في ذلك الدوائر الكلية والجهد والأمبير لكل دائرة وسرعة التشغيل ونوع التركيب.مكان جيد لبدء البحث هو حلقات الانزلاق القياسية الخاصة بنا.إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
3. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بحل مثالي لاحتياجاتك.
