مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
FO109
اتصل بنا

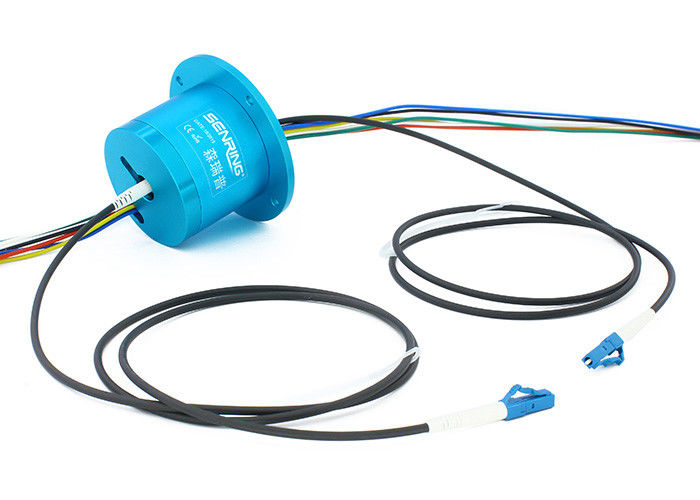

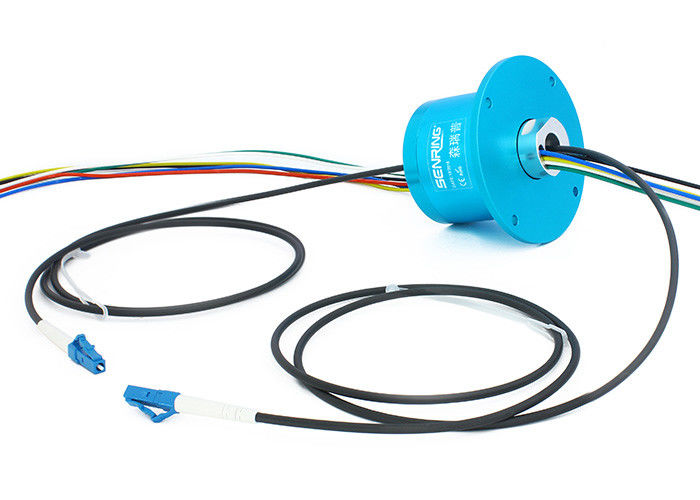

1 قناة انزلاق حلقة الألياف الكهربائية 1310nm / 1550nm FORJ من حلقات الانزلاق
وصف وصلة الألياف البصرية الدوارة FO109
يمكن لمفصل الألياف البصرية الدوارة أحادي القناة (الذي يدعم الوضع الفردي / الوضع المتعدد) أن يرسل قناة واحدة من إشارات الألياف البصرية وقنوات 1-72 من مسارات الإشارات الكهربائية في وقت واحد أثناء الدوران المستمر أو المتقطع بزاوية 360 درجة.إنه مناسب للأماكن التي تتطلب دورانًا غير محدود بينما تحتاج أيضًا إلى نقل بيانات أو إشارات ذات سعة كبيرة من موضع ثابت إلى موضع دوار.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام ، وتجنب تلف الألياف الضوئية الناجم عن دوران المفاصل المتحركة.
ميزات FO109وصلة الألياف البصرية الدوارة
1. يمكنها نقل إشارات ألياف بصرية مفردة أو متعددة مع دوران متعدد القنوات.
2. يمكن اختيار موصلات الألياف الضوئية من FC أو SC أو ST أو SMA أو LC (PC و APC) ، إلخ.
3. يمكنها المزج بين نقل إمدادات الطاقة ، وإشارات التحكم ، والأداة ، وإشارات الكهرباء الدقيقة المطلوبة للتحكم الآلي في الكمبيوتر.
4. يمكن استخدامه بالاقتران مع حلقات الانزلاق الكهربائية التقليدية لإنشاء حلقات انزلاق هجينة كهربائية ضوئية لنقل الطاقة والبيانات عالية السرعة.
5. إنها غير ملامسة ، غير احتكاكية ، ولها عمر طويل يصل إلى 100 مليون دورة (قلب مفرد فوق 200-300 مليون دورة).
6. إنها آمنة ، موثوقة ، مانعة للتسرب ، وبدون تداخل كهرومغناطيسي ، مما يسمح بنقلها لمسافات طويلة.
طلب:
1. بين الروبوتات الموجودة تحت سطح البحر وسفينة التحكم
2. بين هوائي الرادار ونظام معالجة الإشارات على متن الطائرة
3. مع عربة دوارة برج وحدة تحكم جسم السيارة
4. بين روبوت اللحام ووحدة التحكم
5. أجهزة التحكم والمدخلات والمخرجات الميكانيكية عن بعد
المواصفات الفنية لـ FO109وصلة الألياف البصرية الدوارة
| أناtem / النوع | الوضع الفردي (SM) | وضع متعدد (مم) |
| عرض النطاق الترددي (نانومتر) | ± 50 | |
| أقصى خسارة في الإدخال ، 23 ℃ (ديسيبل) | 1.2 | 0.7 |
| تذبذب خسارة الإدراج (ديسيبل) | ≤0.6 | ≤0.4 |
| خسارة العودة (ديسيبل) | ≥55 (بدون موصل) | ≥40 (بدون موصل) |
| أقصى قوة (W) | 0.5 | |
| السرعة القصوى (دورة في الدقيقة) | 400 | |
| الحياة العملية | > 200 مليون | |
| درجة حرارة العمل (℃) | -20 ~ 60 | |
| درجة حرارة التخزين (℃) | -50 ~ 85 | |
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | ≥ 1000mΩ / 500VDC | ≥ 1000mΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | 8000 مليون للمرجع (حسب ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل | -20 ℃ ~ 60 ℃ |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| المخزن | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| درجة IP | IP51 |
الجزء لا.وصف
رسم
| FO109 سلسلة 1 قناة جدول اختيار نموذج حلقة الانزلاق الألياف الكهربائية ؛ | ||||
| نموذج | القناة الليفية لا. | دوائر كهربائية رقم (10 أ) | دوائر الإشارة رقم (2A / 5A) | الطول L (مم) |
| FO109-02S | 1 | 0 | 2 | 32 |
| FO109-0210 | 1 | 2 | 0 | 32 |
| FO109-03S | 1 | 0 | 3 | 36 |
| FO109-0310 | 1 | 3 | 0 | 36 |
| FO109-06S | 1 | 0 | 6 | 48 |
| FO109-0210-04S | 1 | 2 | 4 | 48 |
| FO109-0410-02S | 1 | 4 | 2 | 48 |
| FO109-1210-12S | 1 | 12 | 12 | 120 |
| FO109-1810-06S | 1 | 18 | 6 | 120 |
| FO109-2410 | 1 | 24 | 0 | 120 |
| FO109-30S | 1 | 0 | 30 | 144 |
| FO109-0610-24S | 1 | 6 | 24 | 144 |
| FO109-1210-18S | 1 | 12 | 18 | 144 |
| FO109-1810-12S | 1 | 18 | 12 | 144 |
| FO109-0610 | 1 | 6 | 0 | 48 |
| FO109-12S | 1 | 0 | 12 | 72 |
| FO109-0210-10S | 1 | 2 | 10 | 72 |
| FO109-0310-09S | 1 | 3 | 9 | 72 |
| FO109-0610-06S | 1 | 6 | 6 | 72 |
| FO109-0810-04S | 1 | 8 | 4 | 72 |
| FO109-1010-02S | 1 | 10 | 2 | 72 |
| FO109-18S | 1 | 0 | 18 | 96 |
| FO109-0210-16S | 1 | 2 | 16 | 96 |
| FO109-0410-14S | 1 | 4 | 14 | 96 |
| FO109-0610-12S | 1 | 6 | 12 | 96 |
| FO109-0810-10S | 1 | 8 | 10 | 96 |
| FO109-1010-08S | 1 | 10 | 8 | 96 |
| FO109-1210-06S | 1 | 12 | 6 | 96 |
| FO109-1410-04S | 1 | 14 | 4 | 96 |
| FO109-1610-02S | 1 | 16 | 2 | 96 |
| FO109-24S | 1 | 0 | 24 | 120 |
| FO109-0410-20S | 1 | 4 | 24 | 120 |
| FO109-0610-18S | 1 | 6 | 18 | 120 |
| FO109-2410-06S | 1 | 24 | 6 | 144 |
| FO109-3010 | 1 | 30 | 0 | 144 |
| FO109-36S | 1 | 0 | 36 | 168 |
| FO109-0610-30S | 1 | 6 | 30 | 168 |
| FO109-1210-24S | 1 | 12 | 24 | 168 |
| FO109-3610 | 1 | 36 | 0 | 168 |
| FO109-42S | 1 | 0 | 42 | 192 |
| FO109-0610-36S | 1 | 6 | 36 | 192 |
| FO109-1210-30S | 1 | 12 | 30 | 192 |
| FO109-48S | 1 | 0 | 48 | 216 |
| FO109-0610-42S | 1 | 6 | 42 | 216 |
| FO109-0910-39S | 1 | 9 | 39 | 216 |
| FO109-1210-36S | 1 | 12 | 36 | 216 |
| FO109-1810-30S | 1 | 18 | 30 | 216 |
| FO109-2410-24S | 1 | 24 | 24 | 216 |
| FO109-60S | 1 | 0 | 60 | 264 |
| FO109-0610-54S | 1 | 6 | 54 | 264 |
| FO109-0910-51S | 1 | 9 | 51 | 364 |
| FO109--1210-48S | 1 | 12 | 48 | 364 |
| FO109-72S | 1 | 0 | 72 | 312 |
| FO109-1210 | 1 | 12 | 0 | 72 |
