مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
FO108
اتصل بنا

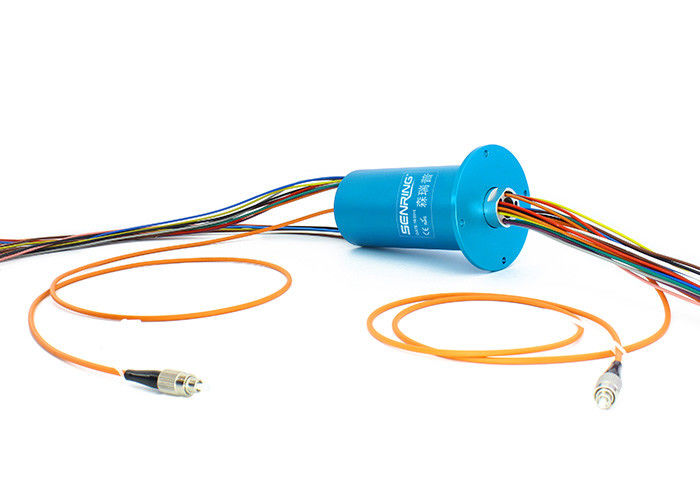

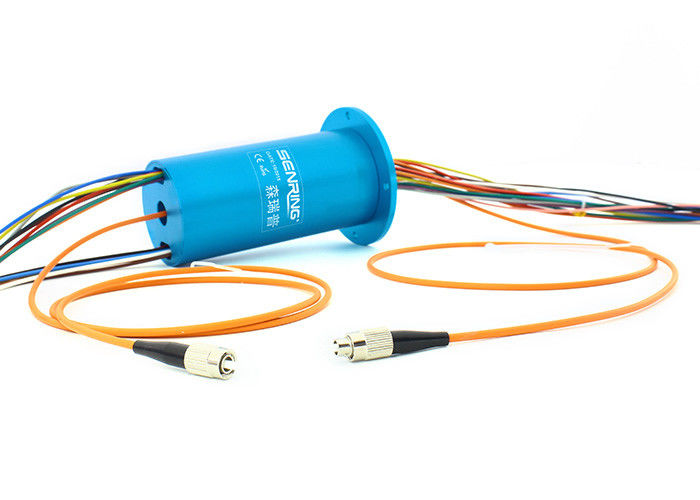

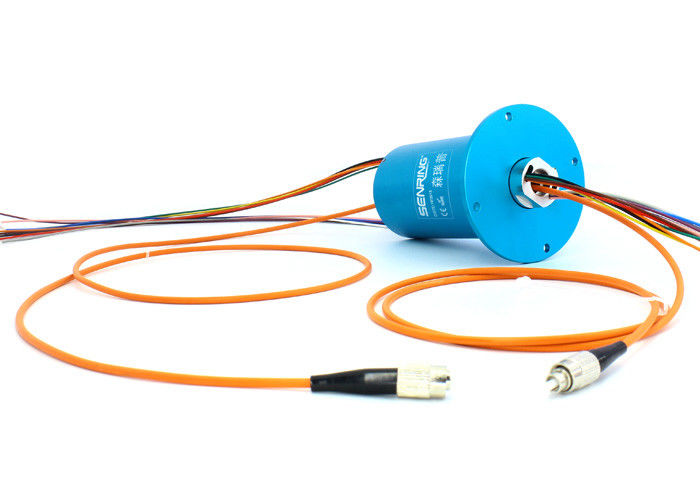

SENRING 1 قناة حلقة انزلاق من الألياف الكهربية مفصل الألياف البصرية الدوارة يسمى أيضًا حلقة انزلاق الألياف البصرية بقناة واحدة ، يمكن للألياف بقناة واحدة (تدعم وضعًا واحدًا / وضعًا متعددًا) نقل التاريخ دون خسارة عند التجوال غير المقيد بزاوية 360 درجة.
سمات
4.لا يوجد اتصال ، لا احتكاك ، عمر طويل ،> 100 مليون دورة (نموذج قناة الإشارة هو 20-30 مليون دورة)؛
دعم 1 قناة الألياف (وضع واحد / وضع متعدد) @ ماكس الدائرة: 72
؛فقدان إدخال منخفض وسرعة عالية ؛
حجم صغير وخفيف الوزن ودرجة ختم عالية
؛إشارة انتقال الألياف الضوئية ، لا تسرب ، لا انتقال التداخل الكهرومغناطيسي لمسافات طويلة
.
| FO108 سلسلة 1 قناة جدول اختيار نموذج حلقة الانزلاق الألياف الكهربائية ؛ | ||||
| رقم الجزء | رقم القناة الليفية | دوائر كهربائية رقم (10 أ) | دوائر الإشارة رقم (2A / 5A) | الطول L (مم) |
| FO108-06S | 1 قناة | 0 | 6 | 38 |
| FO108-0610 | 1 قناة | 6 | 0 | 38 |
| FO108-12S | 1 قناة | 0 | 12 | 55 |
| FO108-1210 | 1 قناة | 12 | 0 | 55 |
| FO108-0610-06S | 1 قناة | 6 | 6 | 55 |
| FO108-18S | 1 قناة | 0 | 18 | 71.5 |
| FO108-1810 | 1 قناة | 18 | 0 | 71.5 |
| FO108-24S | 1 قناة | 0 | 24 | 88.5 |
| FO108-1210-12S | 1 قناة | 12 | 12 | 88.5 |
| FO108-0610-18S | 1 قناة | 6 | 18 | 88.5 |
| FO108-30S | 1 قناة | 0 | 30 | 104 |
| FO108-36S | 1 قناة | 0 | 36 | 122 |
| FO108-42S | 1 قناة | 0 | 42 | 140 |
| FO108-48S | 1 قناة | 0 | 48 | 156 |
| نوع العنصر | الوضع الفردي (SM) | وضع متعدد (مم) |
| عرض النطاق الترددي (نانومتر) | ± 50 | |
| أقصى خسارة في الإدخال ، 23 ℃ (ديسيبل) | 1.2 | 0.7 |
| تذبذب خسارة الإدراج (ديسيبل) | ≤0.6 | ≤0.4 |
| خسارة العودة (ديسيبل) | ≥55 (بدون موصل) | ≥40 (بدون موصل) |
| أقصى قوة (W) | 0.5 | |
| السرعة القصوى (دورة في الدقيقة) | 2000 | |
| الحياة العملية | > 200 مليون | |
| درجة حرارة العمل (℃) | -20 ~ 60 | |
| درجة حرارة التخزين (℃) | -50 ~ 85 | |
| تخصيص | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | ≥ 1000mΩ / 500VDC | ≥ 1000mΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| البيانات الميكانيكية | |
| تخصيص | بيانات |
| الحياة العملية | 8000 مليون للمرجع (حسب ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل | -20 ℃ ~ 60 ℃ |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| درجة IP | IP51 |
