مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
FO608
اتصل بنا

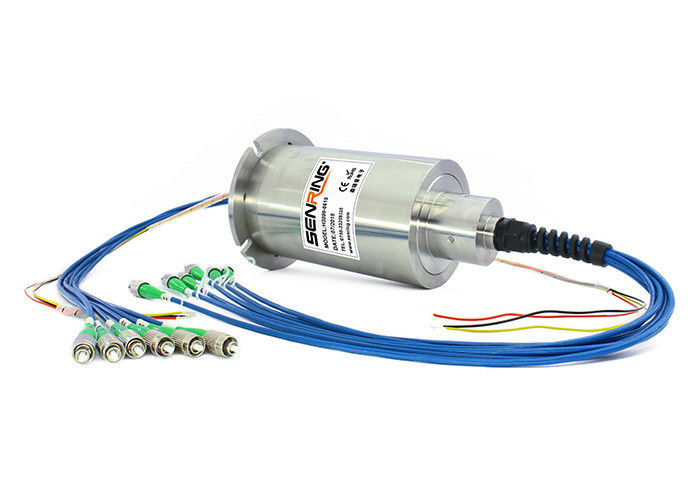

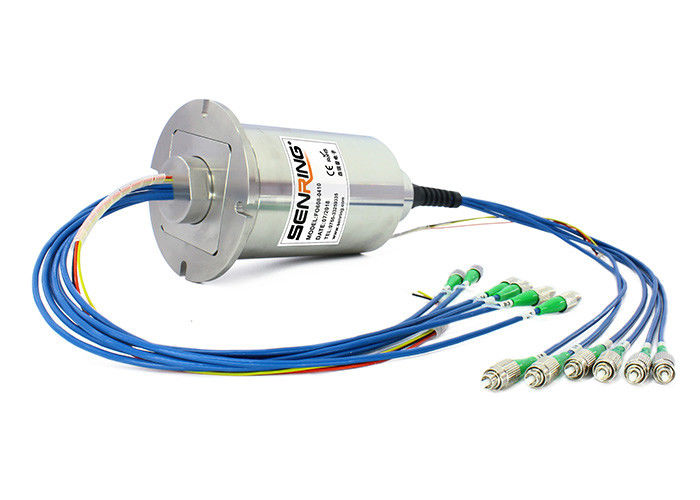

6 قنوات يمكن لمفصل الألياف البصرية الدوارة أن ينقل إشارة ألياف بصرية أحادية أو متعددة القنوات
وصف وصلة الألياف البصرية الدوارة FO608
يمكن للألياف البصرية ذات 6 قنوات (التي تدعم الوضع الفردي / متعدد الأوضاع) أن تنقل قناة ألياف بصرية واحدة وقنوات 1-72 لإشارات الاتصالات السلكية واللاسلكية في نفس الوقت.إنها مناسبة للأماكن التي تتطلب دورانًا مستمرًا أو متقطعًا بزاوية 360 درجة بينما تحتاج أيضًا إلى نقل بيانات أو إشارات ذات سعة كبيرة من موضع ثابت إلى موضع دوار.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام ، وتجنب تلف الألياف الضوئية الناجم عن دوران المفاصل المتحركة.
ميزات FO608وصلة الألياف البصرية الدوارة
1. يمكنها نقل إشارات ألياف بصرية مفردة أو متعددة مع دوران متعدد القنوات.
2. يمكن اختيار موصلات الألياف الضوئية من FC أو SC أو ST أو SMA أو LC (PC و APC) ، إلخ.
3. يمكنها المزج بين نقل إمدادات الطاقة ، وإشارات التحكم ، والأداة ، وإشارات الكهرباء الدقيقة المطلوبة للتحكم الآلي في الكمبيوتر.
4. يمكن استخدامه بالاقتران مع حلقات الانزلاق الكهربائية التقليدية لإنشاء حلقات انزلاق هجينة كهربائية ضوئية لنقل الطاقة والبيانات عالية السرعة.
5. إنها غير ملامسة ، غير احتكاكية ، ولها عمر طويل يصل إلى 100 مليون دورة (قلب مفرد فوق 200-300 مليون دورة).
6. إنها آمنة ، موثوقة ، مانعة للتسرب ، وبدون تداخل كهرومغناطيسي ، مما يسمح بنقلها لمسافات طويلة.
المواصفات الفنية لـ FO608وصلة الألياف البصرية الدوارة
| أناtem / النوع | الوضع الفردي (SM) | وضع متعدد (مم) |
| عرض النطاق الترددي (نانومتر) | ± 50 | |
| أقصى خسارة في الإدخال ، 23 ℃ (ديسيبل) | 4 | 3.5 |
| تذبذب خسارة الإدراج (ديسيبل) | ≤2 | ≤1 |
| خسارة العودة (ديسيبل) | ≥50 (APC) | ≥40 (جهاز كمبيوتر) |
| أقصى قوة (W) | 0.5 | |
| السرعة القصوى (دورة في الدقيقة) | 400 | |
| الحياة العملية | > 200 مليون | |
| درجة حرارة العمل (℃) | -20 ~ 60 | |
| درجة حرارة التخزين (℃) | -50 ~ 85 | |
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | ≥ 1000mΩ / 500VDC | ≥ 1000mΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | 8000 مليون للمرجع (حسب ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل | -20 ℃ ~ 60 ℃ |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1N.m + (0.03Nm / 6 دوائر) |
| درجة IP | IP51 |
الجزء لا.وصف
رسم
| FO608 سلسلة 6 قنوات جدول اختيار نموذج حلقة الانزلاق الألياف الكهربائية ؛ | ||||
| نموذج | القناة الليفية لا. | دوائر كهربائية رقم (10 أ) | دوائر الإشارة رقم (2A / 5A) | الطول L (مم) |
| FO608-02S | 6 | 0 | 2 | 32 |
| FO608-0210 | 6 | 2 | 0 | 32 |
| FO608-03S | 6 | 0 | 3 | 36 |
| FO608-0310 | 6 | 3 | 0 | 36 |
| FO608-06S | 6 | 0 | 6 | 48 |
| FO608-0210-04S | 6 | 2 | 4 | 48 |
| FO608-0410-02S | 6 | 4 | 2 | 48 |
| FO608-0610 | 6 | 6 | 0 | 48 |
| FO608-12S | 6 | 0 | 12 | 72 |
| FO608-0210-10S | 6 | 2 | 10 | 72 |
| FO608-0310-09S | 6 | 3 | 9 | 72 |
| FO608-0610-06S | 6 | 6 | 6 | 72 |
| FO608-0810-04S | 6 | 8 | 4 | 72 |
| FO608-1010-02S | 6 | 10 | 2 | 72 |
| FO608-1210 | 6 | 12 | 0 | 72 |
| FO608-18S | 6 | 0 | 18 | 96 |
| FO608-0210-16S | 6 | 2 | 16 | 96 |
| FO608-0410-14S | 6 | 4 | 14 | 96 |
| FO608-0610-12S | 6 | 6 | 12 | 96 |
| FO608-0810-10S | 6 | 8 | 10 | 96 |
| FO608-1010-08S | 6 | 10 | 8 | 96 |
| FO608-1210-06S | 6 | 12 | 6 | 96 |
| FO608-1410-04S | 6 | 14 | 4 | 96 |
| FO608-1610-02S | 6 | 16 | 2 | 96 |
| FO608-24S | 6 | 0 | 24 | 120 |
| FO608-0410-20S | 6 | 4 | 20 | 120 |
| FO608-0610-18S | 6 | 6 | 18 | 120 |
| FO608-1210-12S | 6 | 12 | 12 | 120 |
| FO608-1810-06S | 6 | 18 | 6 | 120 |
| FO608-2410 | 6 | 24 | 0 | 120 |
| FO608-30S | 6 | 0 | 30 | 144 |
| FO608-0610-24S | 6 | 6 | 24 | 144 |
| FO608-1210-18S | 6 | 12 | 18 | 144 |
| FO608-1810-12S | 6 | 18 | 12 | 144 |
| FO608-2410-06S | 6 | 24 | 6 | 144 |
| FO608-3010 | 6 | 30 | 0 | 144 |
| FO608-36S | 6 | 0 | 36 | 168 |
| FO608-0610-30S | 6 | 6 | 30 | 168 |
| FO608-1210-24S | 6 | 12 | 24 | 168 |
| FO608-3610 | 6 | 36 | 0 | 168 |
| FO608-42S | 6 | 0 | 42 | 192 |
| FO608-0610-36S | 6 | 6 | 36 | 192 |
| FO608-1210-30S | 6 | 12 | 30 | 192 |
| FO608-48S | 6 | 0 | 48 | 216 |
| FO608-0610-42S | 6 | 6 | 42 | 216 |
| FO608-0910-39S | 6 | 9 | 39 | 216 |
| FO608-1210-36S | 6 | 12 | 36 | 216 |
| FO608-1810-30S | 6 | 18 | 30 | 216 |
| FO608-2410-24S | 6 | 24 | 24 | 216 |
| FO608-60S | 6 | 0 | 60 | 264 |
| FO608-0610-54S | 6 | 6 | 54 | 264 |
| FO608-0910-51S | 6 | 9 | 51 | 264 |
| FO608-1210-48S | 6 | 12 | 48 | 264 |
| FO608-72S | 6 | 0 | 72 | 312 |
