مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
FO208
اتصل بنا
2 قنوات الألياف الكهربائية الانزلاق الدائري الألياف البصرية مفصل دوار 1310nm / 1550nm

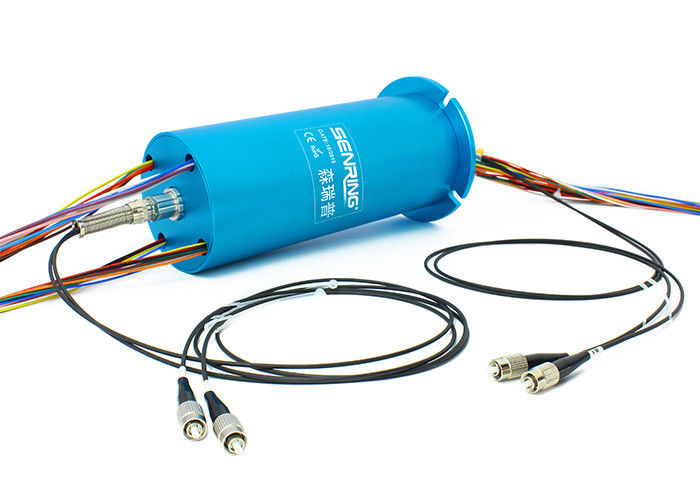

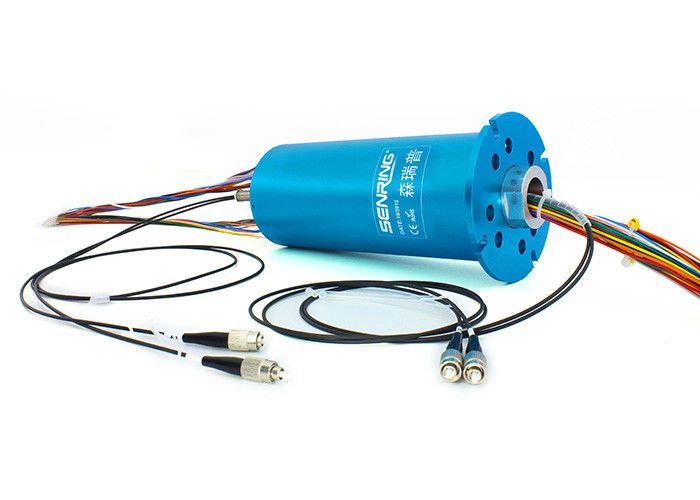

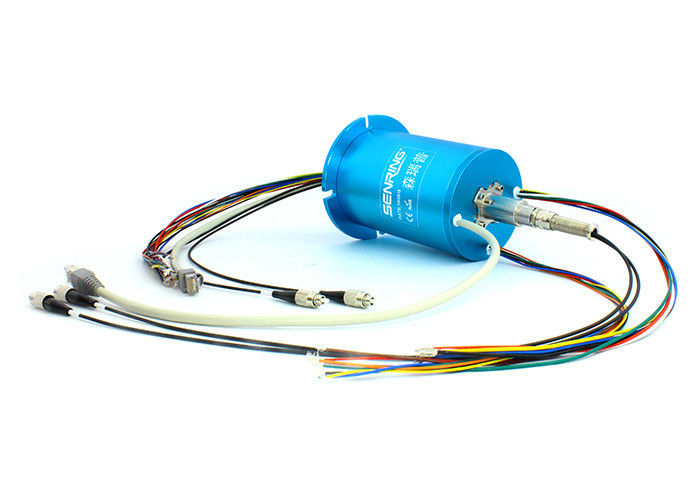

وصف وصلة الألياف البصرية الدوارة FO208
يمكن لمفصل الألياف البصرية الدوارة ثنائي القناة (الذي يدعم الوضع الفردي / الوضع المتعدد) إرسال قناتين من إشارات الألياف الضوئية وقنوات 1-72 من مسارات الإشارات الكهربائية في وقت واحد أثناء الدوران المستمر أو المتقطع بزاوية 360 درجة.إنه مناسب للأماكن التي تتطلب دورانًا غير محدود بينما تحتاج أيضًا إلى نقل بيانات أو إشارات ذات سعة كبيرة من موضع ثابت إلى موضع دوار.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام ، وتجنب تلف الألياف الضوئية الناجم عن دوران المفاصل المتحركة.
ميزات FO208وصلة الألياف البصرية الدوارة
1. موصل الألياف: FC ، SC ، ST ، SMA أو LC (PC / APC) ، إلخ اختياري ؛
2. يمكن دمجها لنقل الطاقة ، إشارة التحكم ، إشارة الطاقة الصغيرة للتحكم في الكمبيوتر ؛
3. يمكن دمجه مع حلقة الانزلاق الكهربائية التقليدية لنقل الطاقة والبيانات عالية السرعة ؛
4. عدم الاتصال ، عدم الاحتكاك ، عمر العمل الطويل ،> 100 مليون دورة (20-30 مليون دورة لنموذج قناة الإشارة) ؛
5. آمنة وموثوق بها ، لا انتقال لمسافات طويلة التدخل الكهرومغناطيسي.
المواصفات الفنية لـ FO208وصلة الألياف البصرية الدوارة
| أناtem / النوع | الوضع الفردي (SM) | وضع متعدد (مم) |
| عرض النطاق الترددي (نانومتر) | ± 50 | |
| أقصى خسارة في الإدخال ، 23 ℃ (ديسيبل) | 4 | 3.5 |
| تذبذب خسارة الإدراج (ديسيبل) | ≤2 | ≤1 |
| خسارة العودة (ديسيبل) | ≥50 (APC) | ≥40 (جهاز كمبيوتر) |
| أقصى قوة (W) | 0.5 | |
| السرعة القصوى (دورة في الدقيقة) | 400 | |
| الحياة العملية | > 200 مليون | |
| درجة حرارة العمل (℃) | -20 ~ 60 | |
| درجة حرارة التخزين (℃) | -50 ~ 85 | |
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | ≥ 1000mΩ / 500VDC | ≥ 1000mΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | 8000 مليون للمرجع (حسب ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل | -20 ℃ ~ 60 ℃ |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| درجة IP | IP51 |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| FO208 series 2 channelS Fiber Optic @ جدول اختيار نموذج حلقة الانزلاق من الألياف الكهربائية ؛ | ||||
| نموذج | القناة الليفية لا. | دوائر كهربائية رقم (10 أ) | دوائر الإشارة رقم (2A / 5A) | الطول L (مم) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
