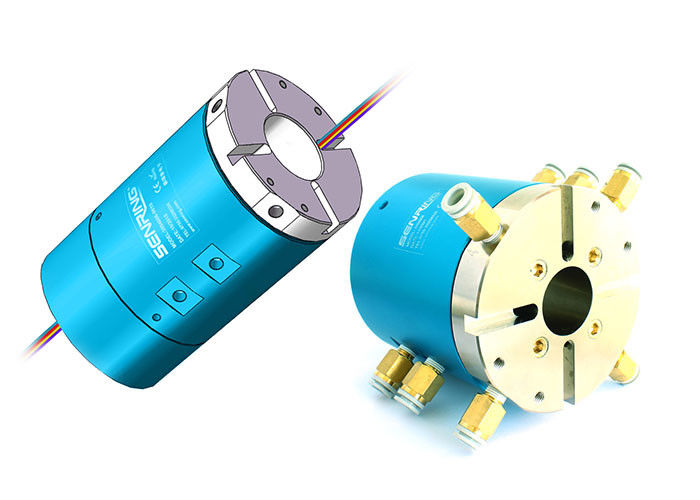

360 درجة جوفاء شافت الكهربائية الاتحاد الروتاري المشتركة

يمكن للوحدة الدورانية الكهربائية أن تدور 360 درجة لنقل 4 هواء مضغوط مستقل وفراغ

وصف 3304006جوفاء حلقة الانزلاق رمح

إن الوصلة الدوارة الهوائية من سلسلة 3304006 عبارة عن حلقة انزلاق كهربائية ذات ممر مزدوج مجوف 30 مم يمكنها الدوران 360 درجة ونقل أربع وسائط غاز مستقلة ، مثل الهواء المضغوط والفراغ ووسائط الغاز الأخرى.إنها تدعم أنابيب غاز متعددة بأقطار 4 مم ، 6 مم ، و 8 مم.لا تنقل حلقة الانزلاق الكهربائية الهوائية الدوارة من سلسلة 3304006 وسائط الغاز فحسب ، بل تدعم أيضًا الطاقة المختلطة ونقل الإشارة.

ميزات 3304006جوفاء حلقة الانزلاق رمح

1. الوصلة الدوارة متوفرة في كل من تكوينات الحلقة الانزلاقية للغاز والكهرباء.

2. بالنسبة لتكوين حلقة الانزلاق بالغاز والكهرباء ، يمكن أن تدعم الطاقة المختلطة ونقل الإشارة، بما في ذلك خطوط الكهرباء وخطوط الإشارة والإيثرنت ،خطوط التحكموصمامات الملف اللولبي، وخطوط الاستشعار، من بين أمور أخرى.

3. يحتوي مركز الحلقة الانزلاقية الكهربائية والغازية على ممر مكون من 30 حفرة ، مما يسمح لها بالمرور عبر عمود الدوران.

4. المفصل دواريمكن أن تنقل وسائط مختلفة ، بما في ذلك الهواء المضغوط والنيتروجين والمخاليط الكيميائية ومياه التبريد والغازات المماثلة الأخرى.

مفصل دوار:

1. حلقة انزلاق الغاز النقي: تم تصميم تكوين حلقة الانزلاق بالغاز النقي للتطبيقات التي تتطلب فقط نقل وسائط الغاز.إنه حل بسيط وفعال من حيث التكلفة لمثل هذه التطبيقات.

2. حلقة انزلاق الغاز والكهرباء: تم تصميم تكوين الحلقة الانزلاقية للغاز والكهرباء للتطبيقات التي تتطلب نقل كل من وسائط الغاز وخطوط الطاقة / الإشارة.إنه حل متعدد الاستخدامات يسمح بمرونة أكبر فيتصميم النظاموالتكامل.

3. حجم الممر: مركزمفصل دواريحتوي على ممر مكون من 30 حفرة ، والذي يسمح بنقل وسائط الغاز المختلفة وخطوط الطاقة / الإشارة.يمكن تخصيص التكوين الدقيق للممر لتلبية متطلبات التطبيق المحددة.

4. نقل وسائط الغاز: الوصلة الدوارة قادرة على نقل وسائط الغاز المختلفة ، بما في ذلك الهواء المضغوط ، والنيتروجين ، والمخاليط الكيميائية ، ومياه التبريد ، والغازات الأخرى المماثلة.هذا يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية.

5. نقل الطاقة والإشارة المختلط: في تكوين حلقة الانزلاق الكهربائية بالغاز ، يمكن للمفصل الدوار أن يدعم الطاقة المختلطة ونقل الإشارة، بما في ذلك خطوط الكهرباء وخطوط الإشارة والإيثرنت ،خطوط التحكموصمامات الملف اللولبي، وخطوط الاستشعار ، من بين أمور أخرى.هذا يوفر مرونة أكبر في تصميم النظام والتكامل.

6. متطلبات الصيانة: تتطلب الوصلة الدوارة عادة الحد الأدنى من الصيانة ، مثل التنظيف الدوري والفحص لموانع التسرب والمحامل.هذا يجعل من السهل الاندماج في الأنظمة الحالية ويقلل من تكاليف الصيانة الإجمالية.

المواصفات الفنية لـ3304006جوفاء حلقة الانزلاق رمح

الجزء لا.وصف

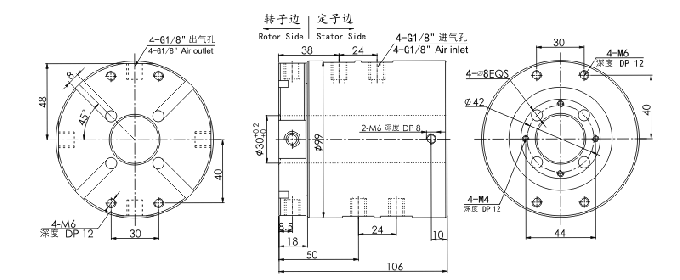

رسم

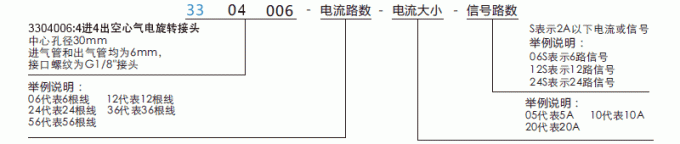

قائمة النموذج القياسي
