ينقل دعم الاتحاد الدوراني الكهربائي طاقة وإشارات مختلطة

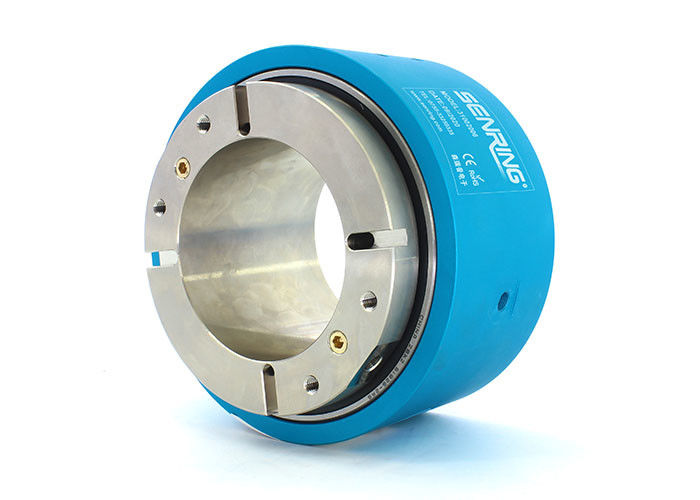

وصف 31002006 حلقة الانزلاق رمح جوفاء

تم تصميم المفصل الدوار الهوائي المجوف 100 مم للتعامل مع أقصى ضغط ومعدل المد و الجزرمن الغاز أو السوائل التي يتم نقلها.يسمح المركز المجوف بمرور عمود الدوران عبر مركز المفصل ، وهو أمر مفيد في التطبيقات التي يحتاج فيها المكون الدوار إلى أن يتم تشغيله بواسطة محرك أو جهاز ميكانيكي آخر.

بشكل عام ، يعتبر المفصل الدوار الهوائي المجوف 100 مم مكونًا مهمًا في العديد من التطبيقات الصناعية حيث يلزم نقل الغاز أو السوائل فينظام الدورية.

SENRING ممران مجوفان للنقابات الدوارة 31002006 سلسلة هي 2 في 2 اتحاد دوار مجوف خارجي ، حجم عمود مجوف قياسي 100 مم ، يمكن تخصيص حجم عمود مجوف آخر ، يمكن تثبيتها بذراع ميكانيكي لتدوير معًا.

ميزات31002006جوفاء حلقة الانزلاق رمح

1. يمكن تركيبها بذراع ميكانيكي لتدوير معا.

2. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛

3. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛

4. ماكس.الضغط (الضغط): 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى) ；

5. دعم 2 G1 / 8 "منفذ لأنابيب 6 ~ 8mm ؛

6. حجم رمح أجوف قياسي 100 مم.

عند اختيار مفصل دوار هوائي مجوف بقطر 100 مم لتطبيق معين ، هناك العديد من العوامل التي يجب مراعاتها.وتشمل هذه:

1. الضغط ومعدل المد و الجزر: من المهم أن تختار أمفصل دواريمكنه التعامل مع أقصى ضغط ومعدل تدفق للغاز أو السوائل المنقولة في النظام.سيضمن هذا أن المفصل يعمل بكفاءة وفعالية.

2. الحجم والوزن: يجب مراعاة حجم ووزن المفصل الدوار لضمان ملاءمته للمساحة المتاحة ويمكن تركيبه بسهولة على المكونات الثابتة والدوارة للنظام.

3. الختم: يجب أن يكون للمفصل الدوار سدادة فعالة لمنع تسرب الغاز أو السوائل.يعتمد نوع الختم المستخدم على نوع الغاز أو السائل الذي يتم نقله وظروف تشغيل النظام.

4. المادة: يجب أن تكون المادة المستخدمة في إنشاء الوصلة الدوارة متوافقة مع الغاز أو السوائل التي يتم نقلها والظروف البيئية للتطبيق.تشمل المواد الشائعة المستخدمة الفولاذ المقاوم للصدأ والنحاس والألومنيوم.

5. سرعة الدوران: يجب مراعاة سرعة دوران النظام عند اختيار الوصلة الدوارة.قد تتطلب سرعات الدوران العالية مفصل دوار أكثر تخصصًا ودائمًا.

6. درجة الحرارة: يجب مراعاة درجة حرارة الغاز أو السائل الذي يتم نقله ودرجة الحرارة البيئية للتطبيق عند اختيار الوصلة الدوارة.قد تتطلب درجات الحرارة العالية ختمًا أو مادة متخصصة.

الجزء لا.وصف

رسم

قائمة النموذج القياسي

رسم

قائمة النموذج القياسي

المواصفات الفنية للحلقة الانزلاقية من سلسلة 31002006
