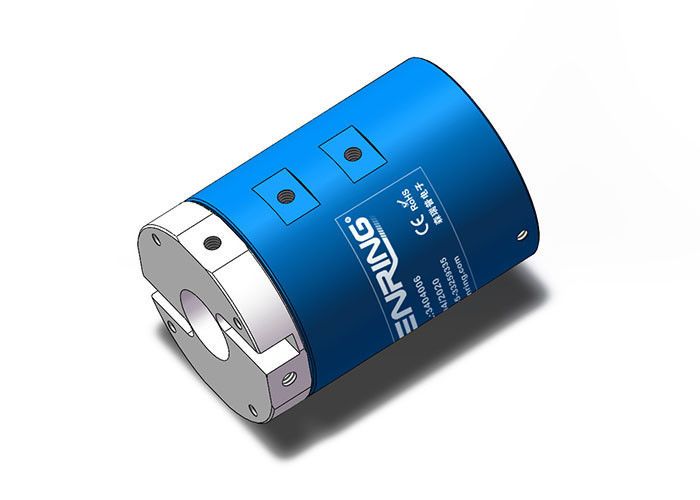

4 في 4 خارج تجويف جوفاء اتحاد دوار 4 ممر غاز 20 مم جوفاء حجم رمح الاتحاد الروتاري الكهربائية
وصف 3404004 الاتحاد الروتاري الكهربائي
سلسلة SENRING 4 passage Hollow Shaft Rotary Unions 3404004 عبارة عن 4 في 4 اتحادات دوارة مجوفة خارجية مع حجم عمود مجوف قياسي يبلغ 20 مم.يمكن تخصيص أحجام العمود المجوف الأخرى وفقًا للمتطلبات.
الاتحاد الروتاري الكهربائي لديه مجموعة واسعة من التطبيقات في الآلات والمعدات التي تتطلب نقل الطاقة والإشارة من خلال المكونات الدوارة.إنها توفر حلاً موثوقًا وفعالًا يمكن أن يساعد الآلات والمعدات على تحقيق الدوران الحر وأداء المهام مع الحفاظ على سلامة وموثوقية الأسلاك.
المواصفات الفنية لـ3404004 الاتحاد الروتاري الكهربائي
| ممرات (غاز) | 4 مقاطع |
| حجم الأنبوب | 4 ~ 6 مم أنبوب ، M5quot ؛ميناء |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.4 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات3404004 الاتحاد الروتاري الكهربائي
1. يمكن تركيبها بذراع ميكانيكي لتدوير معا.
2. إنها تدعم نقل الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M Ethernet ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الباص الصناعي ، إلخ.
3. يمكنها نقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ، وغيرها من الوسائط بزاوية 360 درجة.
4. الحد الأقصى للضغط هو 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى).
5. تدعم أربعة منافذ M5 لأنابيب 4 ~ 6mm.
6. حجم المحور المجوف القياسي هو 20 مم.
عادةً ما يتم استخدام الاتحاد الدوراني الكهربائي في الآلات والمعدات التي تتطلب نقل الطاقة أو الإشارات أو البيانات من خلال المكونات الدوارة.هم نوع منموصل دواريسمح بنقل الطاقة والإشارات عبر الأجزاء الدوارة دون الحاجة إلى القلق بشأن الأسلاك المتشابكة أو المكسورة.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3404004 | 4 مقاطع | م 5 | 4∼6 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | الطاقة / الإشارة (5A / 10A) | الطول L (مم) |
| 3404004-0605 | 4 ممرات | م 5 | 4∼6 مم | 6 | 34.5 |
| 3404004-1205 | 4 ممرات | م 5 | 4∼6 مم | 12 | 57.5 |
التعليمات:
1.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
2. هل مصنع أم شركة تجارية؟
ج: نحن مصنع محترف مع فريق البحث والتطوير رفيع المستوى.
