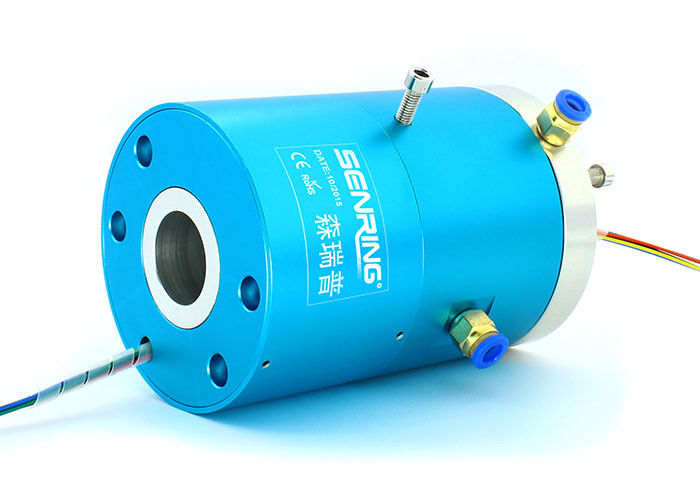

30mm جوفاء رمح حجم منخفض عزم الدوران الكهربائية الاتحاد الروتاري 440 VAC / VDC
وصف 3302006جوفاء حلقة الانزلاق رمح
1. تحمل البناء:مفصل دوارعادةً ما تستخدم محامل عالية الجودة يتم اختيارها بناءً على متطلبات التطبيق المحددة.وهذا يضمن دورانًا سلسًا وموثوقًا للمفصل ، حتى في ظل الأحمال الثقيلة.
2. تكنولوجيا الختم: من أجل منع تسرب الغاز والمحافظة على أبيئة عمل نظيفة، المفصل الدوار مجهز بتكنولوجيا الختم المتقدمة.يمكن أن يشمل هذا مجموعة متنوعة منمواد الختموطرق ، مثل الحلقات O ،شفة الأختام، وموانع التسرب الميكانيكية.
3. اختيار المواد: يتم تصنيع الوصلة الدوارة عادةً من مواد عالية الجودة يتم اختيارها بناءً على متطلبات التطبيق المحددة.تشمل المواد الشائعة الفولاذ المقاوم للصدأ والنحاس وسبائك الألومنيومالتي توفر مقاومة ممتازة للتآكل والتآكل ودرجات الحرارة المرتفعة.
4. خيارات التخصيص: يمكن تخصيص الوصلة الدوارة لتلبية احتياجات التطبيقات المحددة ، مثلمعدلات ضغط أعلىأو أحجام الأنابيب المختلفة.يسمح هذا بمرونة أكبر في تصميم النظام وتكامله.
5. متطلبات الصيانة: يتطلب المفصل الدوار عادةً الحد الأدنى من الصيانة ، مثل التنظيف الدوري والتشحيم.هذا يجعل من السهل الاندماج في الأنظمة الحالية ويقلل من تكاليف الصيانة الإجمالية.
6. الاعتبارات البيئية: تم تصميم الوصلة الدوارة لتقليل التأثير البيئي ، مثل تقليل تسرب الغاز وتقليل استهلاك الطاقة.هذا يساعد على خلق بيئة عمل أكثر أمانًا واستدامة.
المواصفات الفنية لـ3302006جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، منفذ G1 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
طلب:
1. الروبوتاتومعدات الأتمتة: في معدات الروبوتات والأتمتة ، يمكن استخدام الاتحاد الروتاري الكهربائي لنقل إشارات الطاقة والتحكم ، مما يسمح للروبوتات بالتحرك بحرية وأداء المهام.
2. آلات التغليف والطباعة: في آلات التغليف والطباعة ، يمكن استخدام الاتحاد الروتاري الكهربائي لنقل الطاقة والإشارات للتحكم في حركة وتشغيل الآلات.
3. المعدات الطبية: في المعدات الطبية ، يمكن استخدام الاتحاد الدوراني الكهربائي لنقل الطاقة والإشارات للتحكم في المكونات الدوارة للمعدات.
4. المنصات الدوارة: في المنصات الدوارة ، يمكن استخدام الاتحاد الدوراني الكهربائي لنقل الطاقة والإشارات للتحكم في دوران المنصة.
5. خطوط إنتاج السيارات: في خطوط إنتاج السيارات ، يمكن استخدام الاتحاد الدوراني الكهربائي لنقل الطاقة والإشارات للتحكم في حركة المكونات الدوارة والأذرع الآلية.
ميزات332006جوفاء حلقة الانزلاق رمح
1. يمكن تركيبها بذراع ميكانيكي لتدوير معا.
2. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
3. 360 درجة تنقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
4. ماكس.الضغط (الضغط): 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى) ；
5. دعم 2 G1 / 8 "منفذ لأنابيب 6 ~ 8mm ؛
6. حجم رمح أجوف قياسي 30mm.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3302006 | 2 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3302006-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 6 | 48 |
| 3302006-0610 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 0 | 48 |
| 3302006-12S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 12 | 72 |
| 3302006-0610-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 6 | 72 |
| 3302006-1210 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 0 | 72 |
| 3302006-0610-12S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 12 | 96 |
| 3302006-1210-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 6 | 96 |
| 3302006-18 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 18 | 96 |
| 3302006-1810 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 18 | 0 | 96 |
| 3302006-0610-18S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 18 | 120 |
| 3302006-24 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 24 | 120 |
| 3302006-2410 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 0 | 120 |
| 3302006-36 ق | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 36 | 168 |
| 3302006-1210-24S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 24 | 168 |
| 3302006 - 3610 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 36 | 0 | 168 |
| 3302006-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 48 | 216 |
| 3302006-1210-36 ق | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 36 | 216 |
| 3302006-4810 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 48 | 0 | 216 |
| 3302006-60 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 60 | 264 |
| 3302006-1210-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 48 | 264 |
| 3302006-72S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 72 | 312 |
| 3302006-2410-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 48 | 312 |
| 3302006-84S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 84 | 360 |
| 3302006-2410-60 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 20 | 60 | 360 |
| 3302006-96S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 96 | 408 |
| 3302006-108S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 108 | 456 |
| 3302006-120 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 120 | 504 |
| خاتم لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أسود | بني | أحمر | البرتقالي | أصفر | أخضر | أزرق | أرجواني | رمادي | أبيض | لون القرنفل | lightblue |
