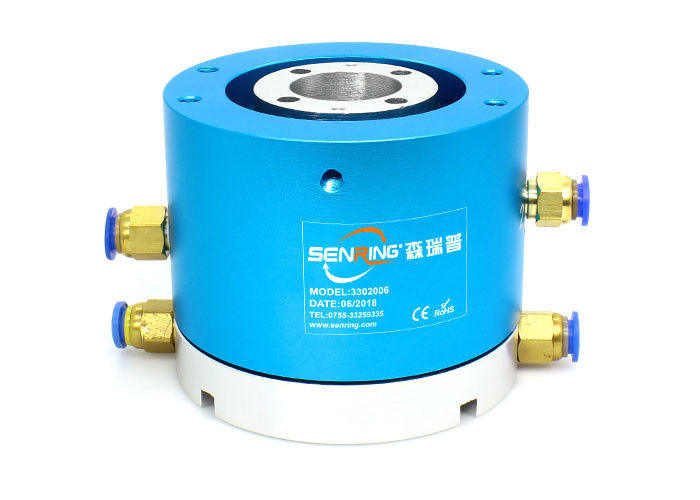

العرف جوفاء شافت جبل الاتحاد الروتاري الكهربائية مع شفة جبل
وصف 3302006جوفاء حلقة الانزلاق رمح
المفصل الدوار الهوائي المجوف مقاس 30 مم هو نوع من الموصلات الدوارة التي يمكنها نقل وسائط الغاز ، وعادة ما تستخدم في الآلات والمعدات التي تتطلب نقل الهواء المضغوط والفراغ والبخار ووسائط الغاز الأخرى في المكونات الدوارة.
المفصل دواريبلغ قطرها الخارجي 30 مم ورمح أجوفبقطر معين ، مما يتيح نقل الغاز أثناء الدوران.يتكون هذا المفصل الدوار عادةً من جزأين ، أجزء ثابتوجزء دوار.يتم توصيل الجزء الثابت بالجزء الثابت من الجهاز أو الجهاز ، بينما يتم توصيلجزء دوارمتصل بالآلة أو المعدات الدوارة.
30 ملم جوفاءمفصل هوائي دواريتميز عادةً بخفة وزنه وقوة تحمله وسهولة تركيبه وصيانته ، ويمكن استخدامه في تطبيقات صناعية مختلفة مثل الروبوتات ومعدات التشغيل الآلي وآلات الطباعة وآلات التغليف والمعدات الطبية وغير ذلك.
المواصفات الفنية لـ3302006جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، منفذ G1 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات332006جوفاء حلقة الانزلاق رمح
المفصل دوارتم تصميمه للتدوير مع ملفالذراع الميكانيكيةويمكنه نقل مجموعة متنوعة من أنواع الطاقة والإشارات ، بما في ذلك USB و HDMI و Ethernet والمزيد.إنه قادر على نقل 360 درجة للهواء المضغوط والبخار والفراغ وضغوط مختلفة ، مع ضغط أقصى يبلغ 1 ميجا باسكال (قابل للتخصيص لضغوط أعلى).تدعم الوصلة الدوارة منفذين G1 / 8 "لأنابيب 6 ~ 8mm وتأتي مع حجم عمود مجوف قياسي يبلغ 30 مم ، مما يجعلها مناسبة للتطبيقات الصناعية المختلفة.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3302006 | 2 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3302006-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 6 | 48 |
| 3302006-0610 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 0 | 48 |
| 3302006-12S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 12 | 72 |
| 3302006-0610-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 6 | 72 |
| 3302006-1210 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 0 | 72 |
| 3302006-0610-12S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 12 | 96 |
| 3302006-1210-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 6 | 96 |
| 3302006-18 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 18 | 96 |
| 3302006-1810 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 18 | 0 | 96 |
| 3302006-0610-18S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 18 | 120 |
| 3302006-24 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 24 | 120 |
| 3302006-2410 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 0 | 120 |
| 3302006-36 ق | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 36 | 168 |
| 3302006-1210-24S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 24 | 168 |
| 3302006 - 3610 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 36 | 0 | 168 |
| 3302006-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 48 | 216 |
| 3302006-1210-36 ق | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 36 | 216 |
| 3302006-4810 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 48 | 0 | 216 |
| 3302006-60 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 60 | 264 |
| 3302006-1210-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 48 | 264 |
| 3302006-72S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 72 | 312 |
| 3302006-2410-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 48 | 312 |
| 3302006-84S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 84 | 360 |
| 3302006-2410-60 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 20 | 60 | 360 |
| 3302006-96S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 96 | 408 |
| 3302006-108S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 108 | 456 |
| 3302006-120 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 120 | 504 |
| خاتم لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أسود | بني | أحمر | البرتقالي | أصفر | أخضر | أزرق | أرجواني | رمادي | أبيض | لون القرنفل | lightblue |
