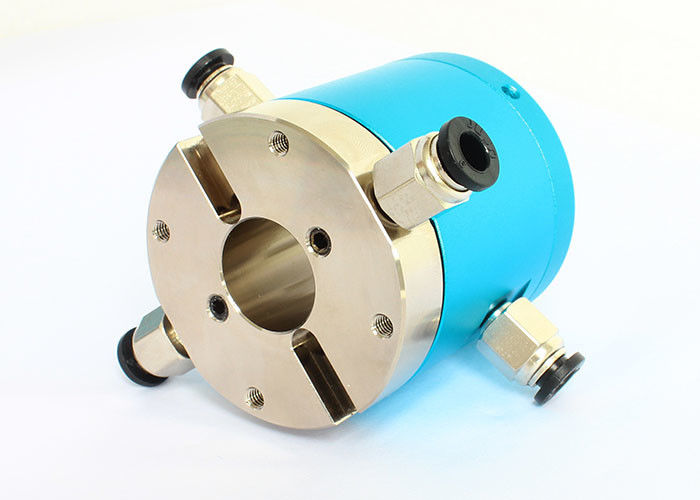

اثنين من ممر الغاز 20 مم جوفاء حجم رمح الاتحاد الروتاري الكهربائية
وصف 3402004جوفاء حلقة الانزلاق رمح
إن الوصلة الدوارة الهوائية من سلسلة Senring 3402004 عبارة عن مفصل دوار مزدوج الممر قادر على الدوران 360 درجة ونقل ممرتين من الهواء المضغوط والبخار والفراغ ووسائط الغاز الأخرى.هذامفصل دواريدعم أنابيب هواء 4 مم و 6 مم لنقل الغاز.علاوة على ذلك ، فهي تدعم النقل المختلط للتيارات المختلفة التي تتراوح من 2 أمبير إلى 800 أمبير ، مع مزايا الحجم الصغير والوزن الخفيف وعزم الدوران المنخفض والقدرة على نقل ممرات غاز متعددة دون تداخل.
هذا المفصل الدوار مناسب للعديد من التطبيقات الصناعية ، مثل الروبوتات ، ومعدات التشغيل الآلي ، والأجهزة الطبية.يمكّنه تصميم الممر المزدوج من نقل وسائط غاز متعددة في وقت واحد ، وبالتالي تحسينمرونة النظاموالكفاءة.بالإضافة إلى ذلك ، فإن حجمه الصغير وتصميمه الخفيف يجعل التركيب والصيانة أسهل.
المواصفات الفنية لـ3402004جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | 4 ~ 6 مم أنبوب ، M5quot ؛ميناء |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات3402004جوفاء حلقة الانزلاق رمح
1. يمكن تركيبها بذراع ميكانيكي لتدوير معا.
2. إنها تدعم نقل الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M Ethernet ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الباص الصناعي ، إلخ.
3. يمكنها نقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ، وغيرها من الوسائط بزاوية 360 درجة.
4. الحد الأقصى للضغط هو 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى).
5. إنها تدعم منفذين M5 لأنابيب 4 ~ 6mm.
6. حجم المحور المجوف القياسي هو 20 مم.
سلسلة Senring 3402004مفصل هوائي دوارهو خيار متعدد الاستخدامات وموثوق للتطبيقات الصناعية التي تتطلب نقل وسائط الغاز والتيارات المختلفة.إنهتصميم ممر مزدوج، توفر مجموعة واسعة من نقل الوسائط ودعم الإرسال المختلط للتيارات المرونة في تصميم النظام.بالإضافة إلى ذلك ، فإن حجمها الصغير ووزنها الخفيف يجعلها سهلة التركيب والصيانة.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3402004 | 2 مقاطع | م 5 | 4∼6 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | الطاقة / الإشارة (5A / 10A) | الطول L (مم) |
| 3402004-0605 | 2 ممر | م 5 | 4∼6 مم | 6 | 34.5 |
| 3402004-1205 | 2 ممر | م 5 | 4∼6 مم | 12 | 52.5 |
