مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3502006
اتصل بنا
2 ممر جوفاء النقابات الدورانية يمكن تركيبها مع ذراع ميكانيكية للدوران معا

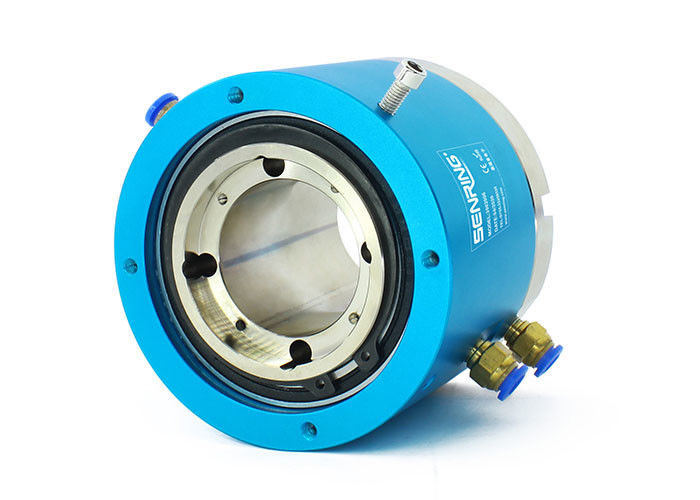

وصف ل3502006 جوفاء حلقة الانزلاق رمح
SENRING 2 ممر جوف شافت اتحادات دوارة 3502006 عبارة عن 2 في 2 اتحاد دوار مجوف خارج ، حجم عمود مجوف قياسي 50 مم ، يمكن تخصيص أحجام رمح مجوفة أخرى.
مزايا:
1. الحجم الصغير: صغر حجم ملفمفصل دواريجعلها اختيارًا جيدًا للتطبيقات حيث تكون المساحة محدودة.
2. خفيفة الوزن:تصميم خفيف الوزنالمفصل الدوار يجعل من السهل التثبيت ويقلل من الحمل على المكون الدوار للنظام.
3. عزم دوران منخفض: للمفصل الدوار عزم دوران منخفض ، مما يقلل من الطاقة المطلوبة لتدوير النظام وتحسين كفاءة النظام بشكل عام.
4. سهولة التركيب: يمكن تركيب الوصلة الدوارة بموصلين فقط ، مما يجعلها سهلة التركيب والصيانة.
5. موثوقية عالية: تتميز الوصلة الدوارة بتصميم بسيط مع أجزاء متحركة قليلة ، مما يقلل من احتمالية فشل النظام ويحسن الموثوقية الكلية.
6. قابل للتخصيص: يمكن تخصيص الوصلة الدوارة لتلبية الاحتياجات المحددة لتطبيق معين ، بما في ذلك الضغط ومعدل المد و الجزر، الحجم والوزن ، الختم ، المادة ، سرعة الدوران ، ودرجة الحرارة.
المواصفات الفنية لـ3502006 جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، G1 / 8 "؛ المنفذ |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات3502006 جوفاء حلقة الانزلاق رمح
1. يمكن تثبيته مع أالذراع الميكانيكيةللدوران معًا ، وهو أمر مفيد في التطبيقات التي يحتاج فيها المكون الدوار إلى أن يتم تشغيله بواسطة محرك أو جهاز ميكانيكي آخر.
2. يدعم نقل الطاقة المختلطة والإشارات ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ،DVIوالتردد الراديوي المحوري(تردد عالي)،إشارة محرك سيرفو، حلقات انزلاق الباصات الصناعية ، إلخ. هذا يسمح لمجموعة واسعة من التطبيقات.
3. يمكنها نقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ، إلخ. هذا يجعلها مناسبة للاستخدام في أنظمة هوائية أو هيدروليكية مختلفة.
4. لها أتصنيف الضغط الأقصى1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى) ، وهو أمر مهم عند اختيار مفصل دوار لتطبيق معين.
5. إنها تدعم منفذين G1 / 8 "لأنابيب 6 ~ 8mm ، والذي يسمح بالتوصيل السهل بالنظام الهوائي أو الهيدروليكي.
6. لها حجم عمود الدوران المجوف القياسي 50mm ، وهو حجم شائع للوصلات الدوارة.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3502006 | 2 مقاطع | G1 / 8 بوصة | 6∼8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (5A) | الطول L (مم) |
| 3502006-1205 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 12 | 74 |
| 3502006-1210 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 12 | 0 | 74 |
| 3502006-1805 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 18 | 100 |
| 3502006-1810 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 18 | 0 | 100 |
| 3502006-2405 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 24 | 124 |
| 3502006-2410 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 24 | 0 | 124 |
